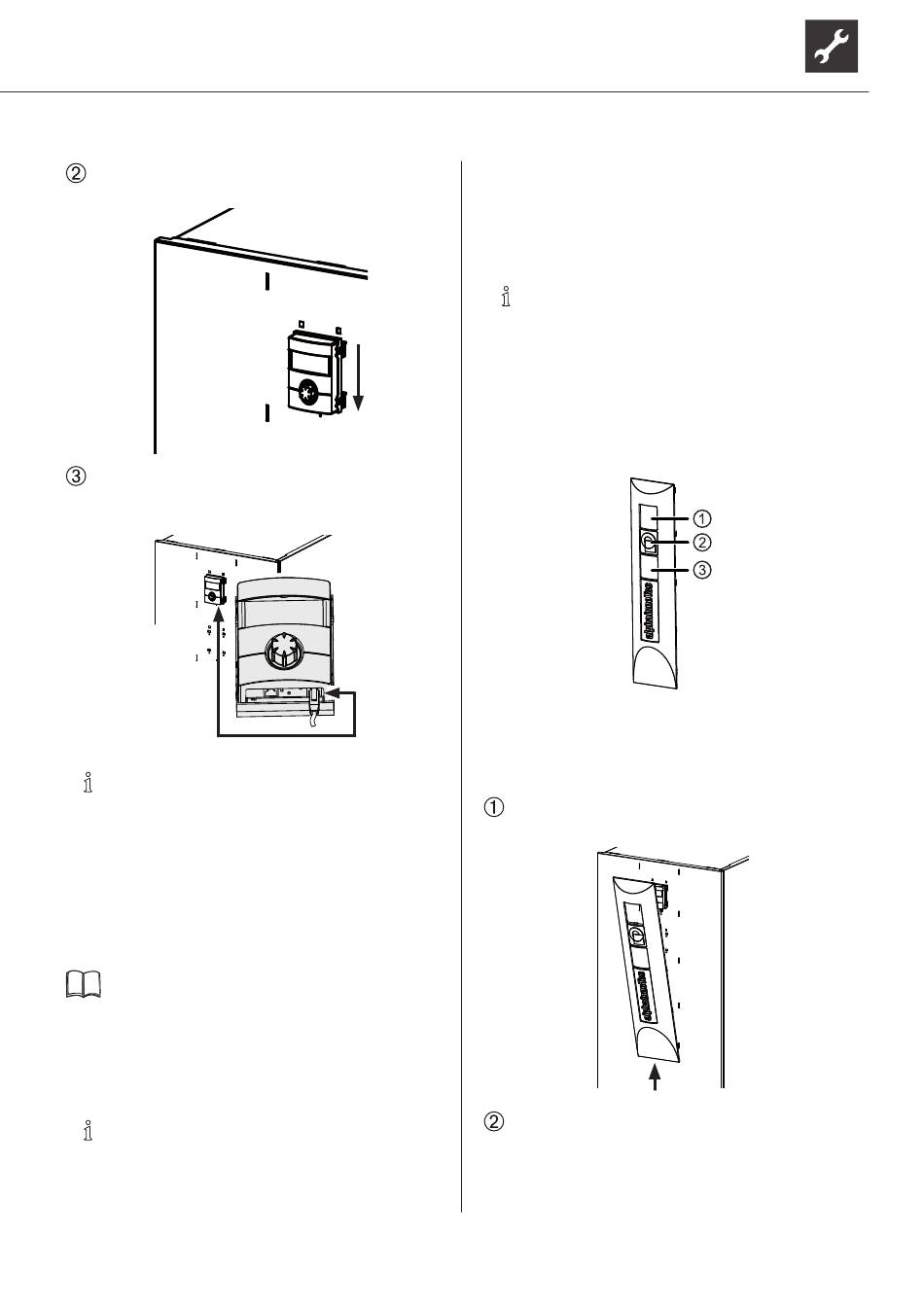

Das eingehängte Bedienteil nach unten drücken,
bis es einrastet.
Steuerungskabel des Heizungs- und Wärmepum-
penreglers in die rechte Buchse an der Untersei-
te des Bedienteils einstecken.
HINWEIS
Über linke Buchse an der Unterseite des Be-
dienteils kann eine Verbindung zu einem
Computer oder einem Netzwerk hergestellt
werden, um den Heizungs- und Wärmepum-
penregler von dort aus steuern zu können.
Voraussetzung ist, dass im Zuge der elekt-
rischen Anschlussarbeiten ein geschirmtes
Netzwerkkabel (Kategorie 6) durch das Gerät
verlegt worden ist.
Betriebsanleitung des Heizungs- und Wärme-
pumpenreglers, Ausgabe „Fachhandwerker",
Abschnitt „Webserver"
Ist dieses Netzwerkkabel vorhanden, den
RJ-45-Stecker des Netzwerkkabels in die
linke Buchse des Bedienteils einstecken.
HINWEIS
Das Netzwerkkabel kann jederzeit nachge-
rüstet werden. Um es anschließen zu kön-
nen, muss jedoch vorher die Sichtblende de-
montiert werden.
Technische Änderungen vorbehalten | 83050700gDE – Originalbetriebsanleitung | ait-deutschland GmbH
27 Montage und Demontage
der Sichtblende
27.1 Montage der Sichtblende
HINWEIS
Die Sichtblende ist im Lieferzustand dafür
vorgesehen, dass das Bedienteil in die obe-
ren Aussparungen der vorderen Fassade ein-
gesteckt wird.
Wurde das Bedienteil in die unteren Ausspa-
rungen der vorderen Fassade eingesteckt,
müssen Sie zunächst den Blinddeckel an der
Sichtblende entfernen und dann über dem
Logo wieder einsetzen.
Sichtblende im Lieferzustand:
1 Aussparung für Bedienteil
2 Logo
3 Blinddeckel
Sichtblende zuerst unten in die dafür vorgesehe-
nen Schlitze der vorderen Fassade einstecken.
Dann die Einrast-Nasen an der Sichtblende erst
an einer Seite von unten nach oben in die dafür
vorgesehenen Schlitze der vorderen Fassade ein-
rasten.
19
