Alpha-InnoTec GmbH
Industriestrasse 3, D-95359 Kasendorf
Tel.: +49 (0)9228 99060
Fax.: +49 (0)9228 990629
www.alpha-innotec.de
e-mail:info@alpha-innotec.de
BETRIEBSANLEITUNG
mit Geräteinformation

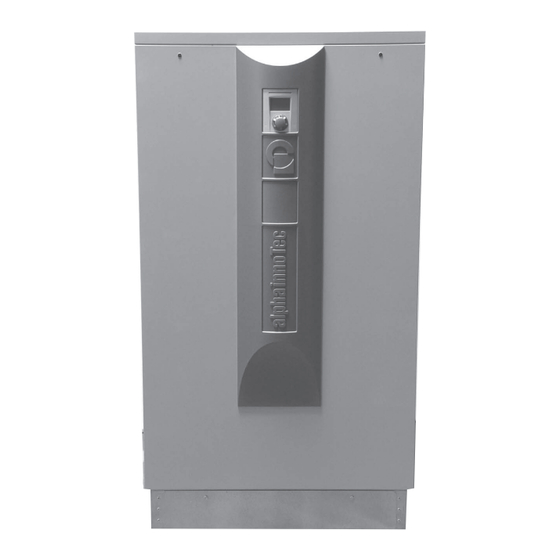

Wasser / Wasser Wärmepumpen
Innenaufstellung
Diese Betriebsanleitung ist Bestandteil des Lieferumfanges und muss dem Nutzer der Anlage ausgehändigt
werden. Bitte sorgfälltig aufbewahren und falls notwendig dem autorisierten Kundendienst vorlegen.
P r o f e s s i o n e l l
WWP
500 X
WWP
700 X
WWP
900 X
WWP 1100 X
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für alpha innotec WWP 500 X
Inhaltszusammenfassung für alpha innotec WWP 500 X
- Seite 1 Alpha-InnoTec GmbH Industriestrasse 3, D-95359 Kasendorf Tel.: +49 (0)9228 99060 Fax.: +49 (0)9228 990629 www.alpha-innotec.de e-mail:info@alpha-innotec.de BETRIEBSANLEITUNG mit Geräteinformation Wasser / Wasser Wärmepumpen Innenaufstellung P r o f e s s i o n e l l 500 X 700 X 900 X WWP 1100 X Diese Betriebsanleitung ist Bestandteil des Lieferumfanges und muss dem Nutzer der Anlage ausgehändigt...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE Sicherheitshinweise Seite Generell werden folgende Hinweise in der Betriebsanleitung verwendet: SICHERHEITSHINWEISE ALLGEMEINES Sicherheitshinweise unbedingt beachten LIEFERUMFANG Hinweise zu Funktion und Betriebsweise beachten TRANSPORT AUFSTELLUNG Hinweis auf Betriebsanleitung Wärmepumpenregler MONTAGE HYDRAULIK - WÄRMEQUELLEN-ANSCHLUSS Die Aufstellung, Installation, Erstellung und In- - HEIZWASSER-ANSCHLUSS betriebnahme Wärmepumpenanlage... -
Seite 3: Allgemeines
Mindesdauerleistung Die auf das Heizwasser übertragene Energie entspricht der Brunnenanlage der Energie, die zuvor dem Grundwasser entzogen wurde plus dem geringen Anteil elektrischer Energie, die für die WWP 500 X 10500 l/h Verdichtung notwendig ist. WWP 700 X 14400 l/h... -
Seite 4: Lieferumfang
ALLGEMEINES LIEFERUMFANG Lieferumfang Beständigkeit für Edelstahl AISI316 Inhaltsstoffe des Wassers Konzentrati- Edelstahl • Kompaktgerät mit vollhermetischen Verdichtern on mg/l AISI 316 und allen sicherheitsrelevanten Bauteilen zur Organische Elemente ↑ Kältekreisüberwachung. Hydrogen-karbonat (HCO <70 ↑ • Integrierter Wärmepumpen- und Heizungsregler. ↑ 70-300 ( Das Bedienteil des Wärmepumpenreglers ist zum >300... -
Seite 5: Transport
TRANSPORT Transport mit dem Hubwagen Bei schmalen Durchgängen können die Seitenwände abgenommen und damit die Gerätebreite insgesamt um 4 cm reduziert werden. Zur Vermeidung von Transportschäden sollte die Wärme- pumpe im verpackten Zustand zum endgültigen Aufstel- lungsort transportiert werden. Der Hubwagen kann direkt Jede Seitenwand in die beiden Rahmenöffnungen geschoben werden: steht cm nach... -
Seite 6: Aufstellung
AUFSTELLUNG V.819135b ... - Seite 7 AUFSTELLUNG V.819136b Bei zwei oder mehreren neben- ...
-
Seite 8: Montage Hydraulik
In der Wärmepumpe sind Motorschutzschalter für die Grundwasserpumpe integriert. Den Einstellbereich entnehmen Wärmequellen Sie der unten stehenden Tabelle: -Eingang Gerät Einstellbereich Motorschutzschalter WWP 500 X 1,8 - 2,5 A WWP 700 X 5,5 - 8,0 A WWP 900 X 5,5 - 8,0 A WWP 1100 X 5,5 - 8,0 A Wärmequellen... -
Seite 9: Heizwasseranschluss
MONTAGE HYDRAULIK Heizwasseranschluss Die hydraulischen Anschlüsse befinden sich Damit eventuell vorhandene Verunreinigungen im Heizsystem nicht zur Störung der Wärmepumpe führen, muss das Heizssytem auf der Geräterückseite: vor dem Wärmepumpenanschluss gut gespült werden. Wärmepumpenseitig müssen Vor- Rücklauf Absperreinrichtungen versehen werden, damit eine evtl. Spülung Heizwasser-Ausgang des Kondensators durchgeführt werden kann. -
Seite 10: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Die Kabelführung erfolgt von der Rückseite über den Kabelkanal in den Schaltraum Die Zugentlastung befindet sich an der Rückseite. Im Schaltraum befinden sich die Anschlussklemmleisten. Rechts oben sehen Sie den Phasenwächter, der bei kor- rekter Spannung grün leuchtet und bei Linksdrehfeld oder fehlender Phase rot - dann meldet die Steuerung den Fehler ‚Motorschutz‘... -
Seite 11: Das Bedienteil
DAS BEDIENTEIL Anbringen des Bedienteils Das Bedienteil in die vorgesehen Vierkantausparun- gen einhängen, anschrauben und Für den Transport ist das Bedienteil auf der Zwischen- das Kabel von un- platte befestigt. ten einstecken. Das dazugehörige Steckkabel befindet sich, zusammen- gerollt, rechts oben, und ist bereits auf der Platine ange- steckt. -
Seite 12: Klemmenplan
KLEMMENPLAN - Technische Änderungen vorbehalten - 830110b/170515... -
Seite 13: Inbetriebnahme / Pflege / Störung
INBETRIEBNAHME / REINIGUNG / STÖRUNG Inbetriebnahme Inbetriebnahme Wärmepumpe über Wärmepumpenregler ist von einem autorisierten Kunden- diensttechniker durchzuführen. Hierfür ist die Fertigstellungsanzeige (FAZ: siehe Seite 31) auszufüllen und ins Werk zu faxen. Vor der Inbetriebnahme sind folgende Punkte zu überprüfen: 1. Wurde die Aufstellung und Montage entsprechend Seiten 4 bis 14 durchgeführt? 2. -
Seite 14: Technische Daten
TECHNISCHE DATEN WWP 500 X V.813219b Bestell Nr.: WWP 500X Wärmepumpenart Wasser / Wasser Konformität Aufstellung Innen Schutzart IP24 Leistungsdaten Heizleistung/COP bei W10/W35 nach EN255 kW/- 51,6 / 5,2 (27,3 / 5,4) W10/W50 nach EN255 kW/- 50,6 / 3,8 (26,8 / 3,9) - Seite 15 TECHNISCHE DATEN WWP 700 X V.813220b Bestell Nr.: WWP 700X Wärmepumpenart Wasser / Wasser Konformität Aufstellung Innen Schutzart IP24 Leistungsdaten Heizleistung/COP bei W10/W35 nach EN255 kW/- 72,0 / 5,4 (38,2 / 5,5) W10/W50 nach EN255 kW/- 70,6 / 3,9 (37,4 / 4,0) W7/W35 nach EN255 kW/-...
- Seite 16 TECHNISCHE DATEN WWP 900 X V.813221c Bestell Nr.: WWP 900X Wärmepumpenart Wasser / Wasser Konformität Aufstellung Innen Schutzart IP24 Leistungsdaten Heizleistung/COP bei W10/W35 nach EN255 kW/- 88,9 / 5,2 (47,1 / 5,4) W10/W50 nach EN255 kW/- 87,2 / 3,7 (46,2 / 3,8) W7/W35 nach EN255 kW/-...
- Seite 17 TECHNISCHE DATEN WWP 1100 X V.813222d Bestell Nr.: WWP 1100X Wärmepumpenart Wasser / Wasser Konformität Aufstellung Innen Schutzart IP24 Leistungsdaten Heizleistung/COP bei W10/W35 nach EN255 kW/- 107,6 / 5,3 (57,0 / 5,4) W10/W50 nach EN255 kW/- 105,5 / 3,8 (55,9 / 3,9) W7/W35 nach EN255 kW/-...
-
Seite 18: Heizleistung
HEIZLEISTUNG WWP 500 X V.811223 Heizleistung (kW) Vorlauf 35°C 2 Verdichter Vorlauf 35°C 1 Verdichter Vorlauf 50°C 2 Verdichter Vorlauf 50°C 1 Verdichter Wassertemperatur (°C) Leistungsaufnahme (kW) Wassertemperatur (°C) Wassertemperatur (°C) - Technische Änderungen vorbehalten - 830110b/170515 Leistungskurven Bezeichnung: Änd./Ä.M./Ersteller/Datum... - Seite 19 HEIZLEISTUNG WWP 700 X V.811224 Heizleistung (kW) Vorlauf 35°C 2 Verdichter Vorlauf 35°C 1 Verdichter Vorlauf 50°C 2 Verdichter Vorlauf 50°C 1 Verdichter Wassertemperatur (°C) Leistungsaufnahme (kW) Wassertemperatur (°C) Wassertemperatur (°C) Leistungskurven 830110b/170515 - Technische Änderungen vorbehalten - Bezeichnung: Änd./Ä.M./Ersteller/Datum WWP 700 Seite: 1/1 - / PEP 021-2003 / Neumann / 10.06.04...
- Seite 20 HEIZLEISTUNG WWP 900 X V.811225 Heizleistung (kW) Vorlauf 35°C 2 Verdichter Vorlauf 35°C 1 Verdichter Vorlauf 50°C 2 Verdichter Vorlauf 50°C 1 Verdichter Wassertemperatur (°C) Leistungsaufnahme (kW) Wassertemperatur (°C) Wassertemperatur (°C) - Technische Änderungen vorbehalten - 830110b/170515 Leistungskurven Bezeichnung: Änd./Ä.M./Ersteller/Datum WWP 900 Seite: 1/1 - / PEP 021-2003 / Neumann / 10.06.04...
- Seite 21 HEIZLEISTUNG WWP 1100 X V.811226 Heizleistung (kW) Vorlauf 35°C 2 Verdichter Vorlauf 35°C 1 Verdichter Vorlauf 50°C 2 Verdichter Vorlauf 50°C 1 Verdichter Wassertemperatur (°C) Leistungsaufnahme (kW) Wassertemperatur (°C) Wassertemperatur (°C) Leistungskurven Bezeichnung: 830110b/170515 - Technische Änderungen vorbehalten - Änd./Ä.M./Ersteller/Datum WWP 1100 Seite: 1/1 - / PEP 021-2003 / Neumann / 10.06.04...
- Seite 22 DRUCKVERLUSTKURVEN WWP 500 X bis WWP 1100 X V.812118a Druckverlust Wärmepumpe (bar) 0,40 WWP 500X 0,35 0,30 WWP 700X 0,25 0,20 0,15 WWP 900X 0,10 WWP 1100X 0,05 0,00 Heizwasservolumenstrom (m Druckverlust Wärmepumpe (bar) 0,40 0,35 0,30 WWP 500X 0,25...
-
Seite 23: Massbild
MASSBILD WWP 500 X bis WWP 1100 X V.819224b Vorderansicht Vue de face Front view 1690 Bedienteil Régulation Controller Rückansicht Vue arriere Rear view 1 - Durchführungen für 4 - Wärmequelle Austritt Elektro-/ Fühlerkabel - Sortie source - Entrée pour câbles... - Seite 24 STROMLAUFPLAN TEIL 1 WWP 500 X bis WWP 1100 X V.817233a - Technische Änderungen vorbehalten - 830110b/170515...
- Seite 25 STROMLAUFPLAN TEIL WWP 500 X bis WWP 1100 X V.817233a 830110b/170515 - Technische Änderungen vorbehalten -...
- Seite 26 STROMLAUFPLAN TEIL 3 WWP 500 X bis WWP 1100 X V.817233a - Technische Änderungen vorbehalten - 830110b/170515...
- Seite 27 830110b/170515 - Technische Änderungen vorbehalten -...
- Seite 28 - Technische Änderungen vorbehalten - 830110b/170515...
-
Seite 29: Eg-Konformitätserklärung
(89/366/EWG) Typ(en): SWP 390 EG-Richtlinie über Druckgeräte SWP 540 (97/23/EWG) SWP 670 SWP 820 Harmonisierte EN: WWP 500 X EN 378 WWP 700 X EN 60529 WWP 900 X EN 292/T1 /T2 WWP 1100 X EN 294 SWP 230H EN 349... - Seite 30 FAX AN WERKSKUNDENDIENST Alpha-InnoTec (D) +49 92 28 99 06 29 WERKSKUNDENDIENST Alpha-InnoTec (A) +43 73 22 44 20 18 WERKSKUNDENDIENST Alpha-InnoTec (CH) +41 62 74 82 00 1 KUNDENDIENST-/VERTRIEBSPARTNER ............FERTIGSTELLUNGSANZEIGE (FAZ) UND ANFORDERUNG DER WERKSINBETRIEBNAHME Durch die Werksinbetriebnahme wird die Anlage auf Ihre Funktionalität und korrekte Arbeitsweise hin überprüft.
-
Seite 31: Grobcheckliste Zur Faz Für Wärmepumpenanlage
FERTIGSTELLUNGSANZEIGE GROBCHECKLISTE ZUR FAZ FÜR WÄRMEPUMPENANLAGE WÄRMEQUELLE LUFT Luft Alle Heizkreise können geöffnet werden Kanäle angeschlossen und dicht Vorlaufspeicher Wetterschutzgitter eingebaut Rücklaufspeicher Drehrichtung Ventilator Trennspeicher Inhalt _____ WÄRMEQUELLE SOLE ODER WASSER Zusatzheizung WQ-Volumenstrom Schwingungs-Entkopplung nein Einstellung Motorschutz Heizanschlüsse / Wärmepumpe Drehrichtung WQ-Pumpe Anlage luftfrei BRAUCHWASSER... -
Seite 32: Alpha-Innotec Und Seine Partner
Die Zukunft der Wärmepumpen Alpha-InnoTec alpha und seine Partner Zertifizierte Qualität! DEUTSCHLAND Alpha-InnoTec GmbH Industriestrasse 3 D-95359 Kasendorf Tel.: +49 (0) 9228 9906 0 Service: +49 (0) 171 - 266 33 26 Fax: +49 (0) 9228 9906 29 e-Mail: info@alpha-innotec.com www.alpha-innotec.com ÖSTERREICH ÖSTERREICH...
