PeakTech 1145 Bedienungsanleitung Seite 30

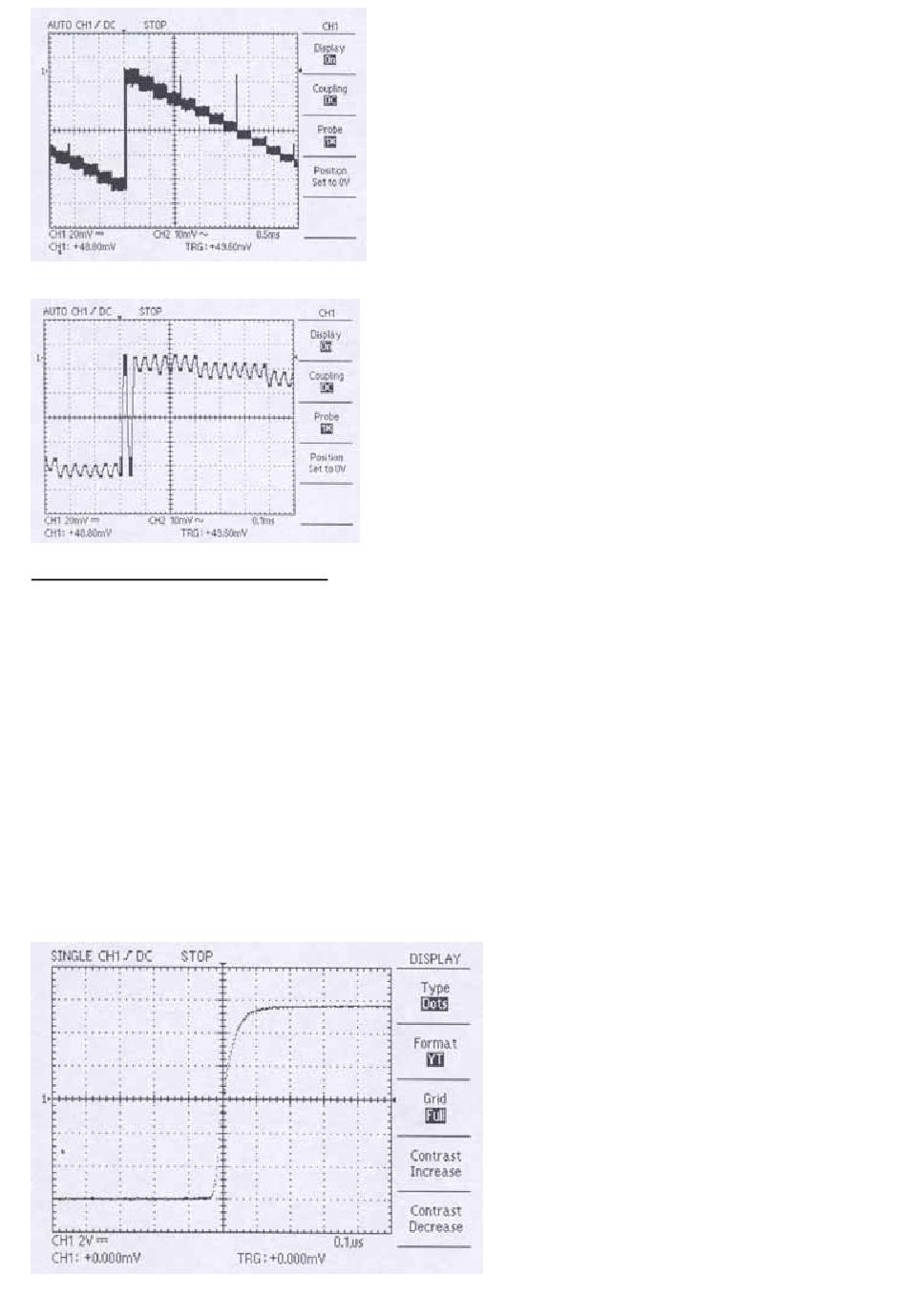

6.2. Verwenden der "Single"-Funktion
Führen Sie zur effektiven Erfassung eines Einzelsignals oder Rauschens die folgenden Schritte durch:
1. Stellen Sie VOLTS/DIV und TIME/DIV auf die richtigen Bereiche ein.
2. Drücken Sie auf die ACQUIRE-Taste und wählen Sie die Option „Peak Detect On" („Spitzen-Erfassung ein"), wenn
Sie den Spitzenwert anzeigen möchten, oder „Peak Detect Off" („Spitzen-Erfassung aus"), wenn Sie dies nicht
wünschen.
3. Drücken Sie die TRIGGER MENU-Taste und wählen Sie die Signalflanke aus.
4. Passen Sie mithilfe des TRIGGER LEVEL-Drehknopfes den Triggerpegel an.
5. Drücken Sie oben auf dem Bedienfeld auf die SINGLE-Taste oder wählen Sie den Single-Modus aus dem
Triggermodus-Menü. Der Single-Modus wird am oberen Bildschirmrand angezeigt. „RUN" bedeutet Bereitzustand,
„STOP" bezeichnet das Ende eine Einzelsignalerfassung.
Wenn Sie das Oszilloskop wieder auf den Einzelerfassungsmodus einstellen möchten, drücken Sie einfach auf die
SINGLE-Taste oder die RUN/STOP-Taste.
Vergrößern Sie mithilfe des TIME/DIV-Drehschalters das Signal.
Wenn Sie den TIME/DIV-Schalter auf eine geringere Zeitablenkung
drehen, wird das Signal vergrößert angezeigt.
Für eine noch stärkere Vergrößerung des Signals, drehen Sie
den TIME/DIV-Schalter zur nächst niedrigeren Zeitablenkung.
-28-
