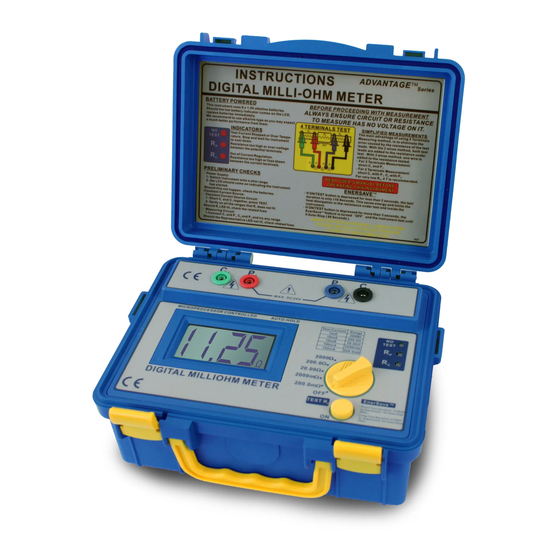

- Seite 1 PeakTech 1125 Bedienungsanleitung/ Operation Manual Digital Milli – Ohmmeter...
-
Seite 2: Sicherheitshinweise
(Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie IV, Ver- schmutzungsgrad 2. 2. Sicherheitshinweise ® Bei der Entwicklung des PeakTech 1125 wurde höchster Wert auf die Einhaltung der allgemeinen Sicherheitsbestimmungen gelegt. Jedoch schützt auch eine auf Sicherheit bedachte Fabrikation... - Seite 3 Verwenden Sie keine verschmutzen oder beschädigten Messleitungen, Tastköpfe, Krokodilklemmen. Achten Sie auf eine einwandfreie Isolation der Messleitungen. Fehlerhaftes Zubehör muss sofort entfernt und repariert werden. Lösen Sie die Messleitungen vor jedem Sicherungswechsel. Benutzen beim Auswechseln typengleiche Sicherungen und achten Sie auf eine korrekte Anbringung. Kontrollieren Sie vor jeder Messung die Stellung des Messbereichswahlschalters sowie die Anschlussleitungen.
-
Seite 4: Allgemeine Produktbeschreibung
Messbereichs. Der Widerstand wird nur dann genau gemessen, wenn keine der Leuchtdioden blinkt. Falls eine der LED-Anzeigen leuchtet, kann das Messergebnis ungenau sein. ® Das PeakTech 1125 Milliohmmeter verfügt über ein digitales Flüssigkristalldisplay, dessen Anzeige fast allen Lichtverhältnissen gut lesbar ist. Das Display zeigt verschiedene Gerätezustände an (Hold, Buzzer, Polaritätszustand der Last,... -
Seite 5: Technische Daten
Das Gerät misst zehn Sekunden lang, wenn der “On“ “Test R “ Schalter weniger als zwei Sekunden gedrückt gehalten wird. Wird derselbe Schalter mehr als drei Sekunden gedrückt gehalten, dauert die Messung sechzig Sekunden. Das Gerät schaltet sich automatisch nach fünf Minuten ab (Auto-Off). Das Prüfgerät schaltet sich ganz aus, sobald der Drehschalter in der Position “OFF“... - Seite 6 Genauigkeit ± 0,5% der Anzeige ± 2 St., bei einer Betriebstemperatur zwischen – 15º Celsius bis + 55º Celsius und Gebrauch der Originalmessleitungen 1 mA im 2000 -Bereich Messstrom 10 mA im 200/20--Bereich 100 mA im 2000m/200m-Bereich Stromgenauigkeit ± 0,5% Schutzsicherungen Versorgung = 1,5A HBC, 5x20mm,DIN Strom...
- Seite 7 Heißluft: IEC68-2-2 Schwitzwasser: IEC68-2-3 5. Bedienungspanel - Überhitzungsanzeige leuchtet: Gerät ist überhitzt. - Zu hoher Widerstand zwischen Strom- klemmen (Sicherung) - Zu hoher Widerstand zwischen Spannungs- klemmen...
- Seite 8 5.1. Vor Gebrauch Prüfen Sie nach dem Auspacken das Gerät auf etwaige Schäden. Führen Sie die im Gebrauchshandbuch beschriebenen Kontrollschritte aus, um einen vorschriftsmäßigen Betrieb des Geräts sicherzustellen. Bei einem offensichtlichen Geräteschaden und bei Versagen bringen Sie das Gerät zum nächsten Vertragshändler zurück. 5.2.
- Seite 9 Sie können ebenfalls die Polaritätsanzeige des Millivoltmeters überprüfen, indem Sie die Spannungsklemme P mit C und P mit C verbinden. Rp leuchtet nicht und Überspannung oder eine Messbereichsüberschreitung wird angezeigt. Das Display soll den Polaritätswechsel anzeigen. Gesamtcheck kann gemacht werden, indem alle Messleitungen miteinander kurzgeschlossen werden C...
- Seite 10 Schließen Sie die Messleitungen (farbig gekennzeichnet) wie in der Skizze dargestellt an das Gerät an. Stromklemmen müssen sich grundsätzlich ausreichendem Abstand Spannungsklemmen befinden. Achten Sie darauf, dass kürzere Spannungsmessleitungen einem präziseren Ergebnis führen. lange Spannungsleitungen sind rauschempfindlich. Aufgrund ihrer höheren Robustheit gegenüber Umge- bungseinflüssen werden abgeschirmte...
- Seite 11 5.5. Vereinfachtes Messverfahren Die Vierleitermessmethode hat eine Reihe wichtiger Vorteile. Die Einflüsse von Zuleitungs- und Kontaktwiderständen werden unterdrückt und der Messfehler eliminiert. Beim Messen hoher Widerstände (2000 Ohm) ist die Anwendung dieser Methode für ein prozentual hinreichend genaues Messergebnis allerdings nicht notwendig. In diesen Fällen kann vereinfachten...
- Seite 12 6. Anwendungen ® PeakTech 1125 Digital-Milliohmmeter einem Messbereich von 100 μOhm bis 2000 Ohm lässt sich für vielfältige Anwendungen einsetzen: Messen von Wicklungswiderständen bei Elektromotoren, Generatoren und Transformatoren Verbindungsmessungen Flugzeugen, Schiffen, Eisenbahnen, heimischen und industriellen Elektroanlagen. Messen des Durchgangswiderstands von Ringleitungen in heimischen und industriellen Anlagen Widerstandsmessungen bei elektronischem Zubehör wie...
- Seite 13 Die Länge der Spannungsprüfer sollte so gering wie möglich ausfallen. Empfohlen werden isolierte 16/02 mm, verzinnte Kupferleitungen. Die beiden Spannungsleiter sollten dieselbe Länge aufweisen, um Messfehler zu vermeiden. Original-Spannungs- und Stromleiter Die P Prüfleitung ist rot, die P Prüfleitung blau, die C Prüfleitung grün und die C Prüfleitung schwarz, ummantelt und weisen an einem Ende einen 4mm-Sicherheitsstecker und am...
- Seite 14 Mittelwert beider Ablesungen als der richtige Messwert interpretiert werden. Sicherungswechsel ® Im PeakTech 1125 befinden sich drei Sicherungen: 1. Hauptsicherung Die Hauptsicherung befindet sich auf der Unterseite des Prüfgeräts. Öffnen Sie das Batteriefach und ersetzen sie die durchgebrannte Sicherung durch eine typengleiche Sicherung.
- Seite 15 3. Spannungskreis-Sicherung Der Spannungskreis ist sicherungsgeschützt. Die Sicherung befindet sich unterhalb der Schaltplatine. Um sie zugänglich zu machen, müssen die vier Befestigungsschrauben zur Halterung der Frontplatte gelöst werden. Zwei dieser Schrauben befinden sich unter den Füßen des Gerätes, die zwei anderen befinden sich innerhalb des Batteriefaches.
-
Seite 16: Gesetzlich Vorgeschriebene Hinweise Zur Batterieverordnung
7. Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß... - Seite 17 Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 12/2015 Th/Sch/Pt. -16-...
-
Seite 18: Safety Rules
2. Safety Rules ® The PeakTech 1125 has been designed with safety in mind. However, no design can completely protect against incorrect use. Electrical circuits are dangerous through lack of caution or poor safety practice. The following rules should reduce the danger: Read the user´s manual carefully and completely before... -
Seite 19: General Description
3. General Description ® The PeakTech 1125 digital Milli-Ohmmeter is a low current instrument with which stable, accurate measurement of low resistance can be made, still, over a wide range is of values. Resolution on the lowest range is 100 µOhm and on the highest range, 1 Ohm. - Seite 20 ® The PeakTech 1125 has 5 measuring ranges, from 200.0 milli- ohm to 2000 ohms. Measurements are displayed on a 3 ½ digit custom liquid crystal display with large digits. This instrument is powered from the mains. It has a regulated DC constant current source with current of 1 mA, 10 mA and 100 mA.
-
Seite 21: Specifications
The tester switch “OFF” completely when the rotary switch is in the “OFF” position. The tester has a “Hold the last reading before stopping the test”. The tester is fuse protected and has a crowbar between C . This crowbar is activated by voltage. If the voltage is too high, that crowbar will blow the fuse automatically to interrupt the circuit. -
Seite 22: Front Panel Layout
Protection Fuses Supply = 1,5 A, HBC, 5x20 mm, DIN Current = 1 A, HBC, 5x20 mm, DIN Voltage = 0,5 A, HBC, 5x20 mm, DIN Mechanical Case Height: 110 mm Case Width: 250 mm Case Dept: 190 mm Bump Test: IEC68-2-29 Vibration Test: IEC1010, clause 8.3... - Seite 23 5.1. Preparation for use When unpacked, the tester should be inspected for any visible signs of damage, and the preliminary checks described in the user´s manual should be performed to ensure, that it is operating correctly. If there is any sign of damage, or if the instrument does not operate correctly, return it to your nearest supplier.
- Seite 24 5.2. Preliminary checks If the battery symbol is shown on the LCD, then replace the batteries with new 8 alkalines batteries (AA) before proceeding. Check the current regulation: 1. Connect the current leads to C and C 2. Select a range, and short the current test leads. The R should go off, indicating that the current regulation is ok.
- Seite 25 If it is probable, that the instrument´s protection has been impaired due to electrical, mechanical or environmental damage, it must not be used. It should be returned to your nearest distributor or agent for checking and repair. To prevent damage to the liquid crystal display, the minimum storage temperature of –20°C must be observed.
- Seite 26 5.5. Simpified Measurement The 4 wires measurement has many advantages. The errors due to the resistance of the test leads and the contacts as well as R and R are eliminated. However, in some cases, for example when using the high resistance range (2000 ohms) the four wires method is not necessary to still have a good percentage of accuracy (compared to the full scale).
- Seite 27 6. Applications ® The PeakTech 1125 Digital Milli-Ohmmeter, with its measuring range of 100 µOhms to 2000 Ohms, is suitable for a wide range of applications such as: -26-...
- Seite 28 C black, shrouded, 4 mm safety plug, which at one end has a crocodile (alligator) clip for connection to the resistance to be ® measured. The other end plugs into the PeakTech 1125 (4 mm shrouded) colour coded sockets. -27-...
- Seite 29 Thermal Effects Temperature can have a significant effect on the performance of a Digital Milli-Ohmmeter, due to the temperature coefficient of the resistance under test and thermal EMF´s across the dissimilar conductors. Most conductors have a large temperature coefficient of resistance.
- Seite 30 2. Current Circuit Fuse. Fuse protection is provided on the current terminals. This fuse is situated under the Printed Circuit Board. To access it, you need to unscrew the four mounting screws which are holding the font panel. Two of these screws are located under the foots, and the two others are located inside the battery compartment.
- Seite 31 7. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or...
- Seite 32 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 12/2015 Th/Sch/Pt. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 ...
