System auf
Unterdruck prüfen Probenahmehahn öffnen (Auffanggefäß bereithalten).

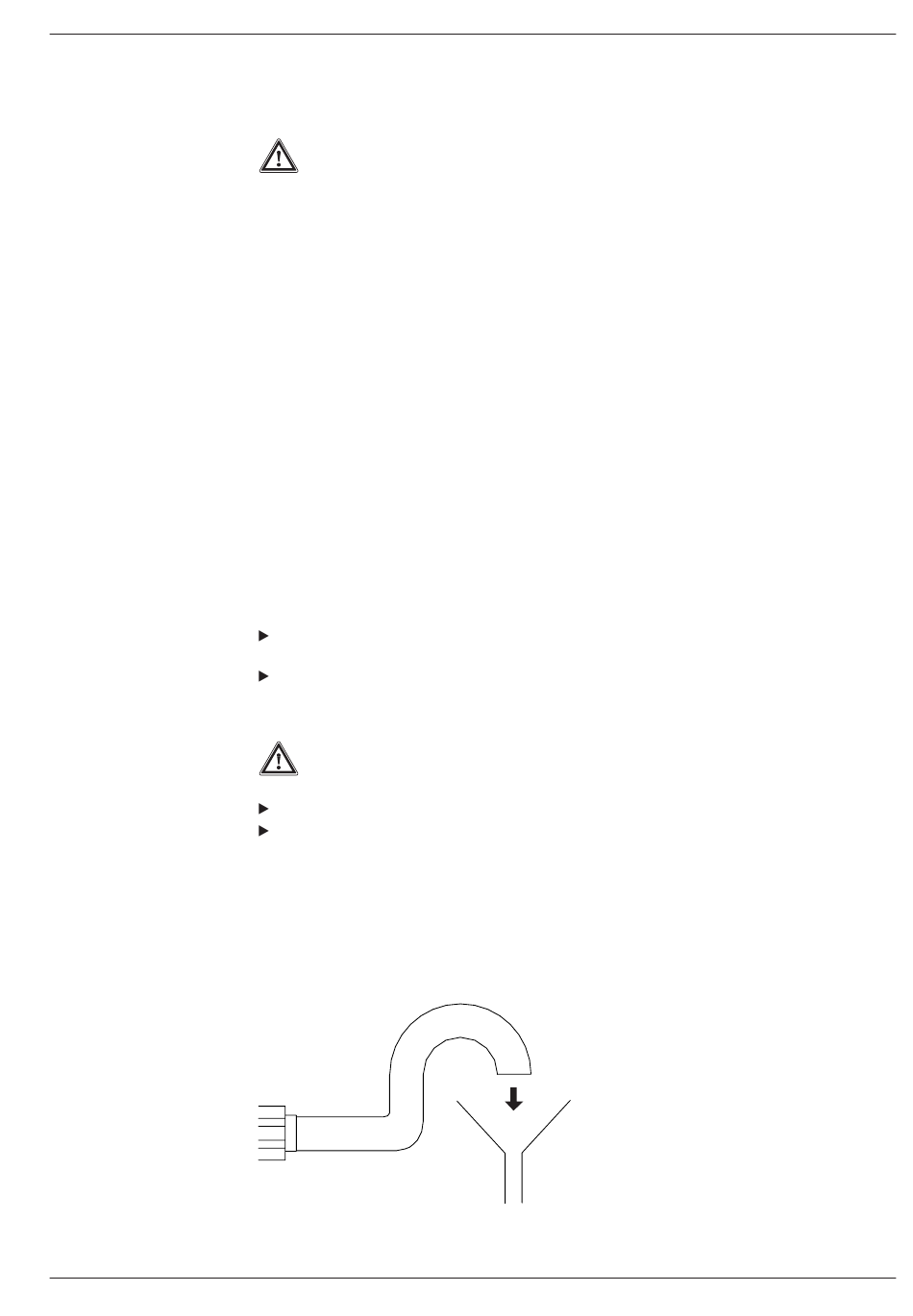

Bild 3
ProMinent ®
5.2

Installieren, hydraulisch

5.2.1

Fluoridmessstelle

ACHTUNG
• Den Druck direkt an der Messwasser-Entnahmestelle durch einen Druck-
minderer auf max. 1 bar begrenzen! Sonst wird der maximale Betriebsdruck
des Durchlaufgebers überschritten!
• Bei Auslauf in einen Behälter darf sich kein Gegendruck von über 1 bar
aufbauen! Sonst wird der maximale Betriebsdruck des Durchlaufgebers
überschritten!
• Bei freiem Auslauf in die Kanalisation ist die Auslaufleitung mit einem
90°-Bogen nach oben zu verlegen, damit das System unterdruckfrei bleibt
(siehe Bild 3)! Sonst kann die Referenzelektrode beschädigt werden!
Im Lieferumfang enthaltenes Installationsmaterial:
Anschluss-Set 8x5 PCE
2 Stk. Einlegeteil d16 (Adapter für Klebemuffe)
2 Stk. Überwurfmutter G3/4
2 Stk. Adapterset, einfach
Folgende andere Anschluss-Sets sind bei ProMinent erhältlich:
• Anschluss-Set 6x4 PCE
• Anschluss-Set 12x9 USA PCE
• Anschluss-Set 12x9 PCE
• Anschluss-Set 12x6 PCE
• Schlauch PE
Die Fluorid-Messstelle mit dem Druckminderer der Messwasser-Entnahmestelle über einen
Schlauch oder eine Festverrohrung verbinden (Durchflussrichtung beachten! Pfeil auf DLG!)
An den Durchlaufgeber eine Auslaufleitung installieren.
Hydraulische Installation der Fluoridmessstelle testen:
ACHTUNG
Für zuverlässige Messungen muss das Messwasser luftblasenfrei sein!
Über den Absperrhahn einen Durchfluss von 20...60 l/h einstellen
Das System auf hydraulische Dichtheit überprüfen (austretende Flüssigkeit, permanent
Luftblasen im DLG) - eventuell Verschraubungen nachziehen.
Wenn aus dem Probenahmehahn Wasser fließt, ist das System unterdruckfrei.
Wenn Luft eingesaugt wird, herrscht Unterdruck. In diesem Fall die Auslaufleitung im 90°-Bogen
nach oben legen:
Montieren und Installieren
Bestell-Nr.
817048
356572
356562
740585
Bestell-Nr.
817060
740160
817049
791040
(auf Anfrage)
Seite 9
