® D1C und SPS anpassen

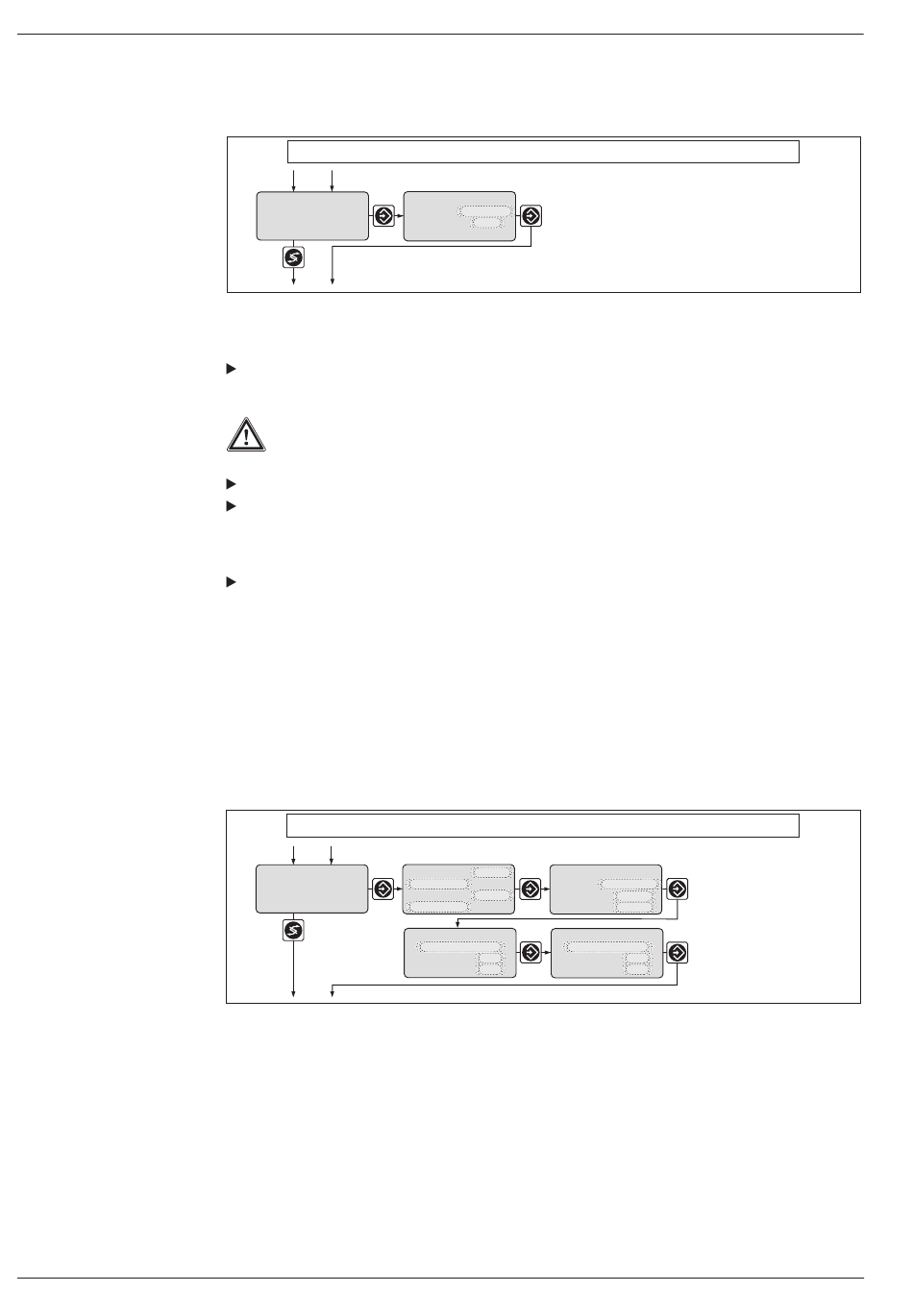

6.2 Grenzwertüberwachung
• über Alarmrelais im Messgerät DULCOMETER
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Nur mit Relais Aktivierung
Relais
einstellen ?
Um bei einer Grenzwertüberschreitung diese auch in der Leitwarte kenntlich zu machen und eine
Überdosierung zu vermeiden, müssen am Messgerät einige Einstellungen vorgenommen werden:
Im Menü „Grenzwerte einstellen?" das „Grenzwert 1" auf „oben" und nach Wechsel in die
nächste Auswahl auf z.B. 1,00 ppm stellen
ACHTUNG
Beachten Sie nationale Vorschriften für die Grenzwerte!
„Grenzwert 2" wird nicht benötigt und kann durch „Grenzwert 2" auf „aus" deaktiviert werden.
Als „Hyst.", also die Hysterese des Messwertes nach unten, nachdem eine Überschreitung
erfolgt ist ohne dass das Relais wieder zurückschaltet, wird „0,05 ppm" (Default) vorge-
schlagen. Das heißt, der Messwert muss nach obigem Beispiel unter 0,95 ppm abfallen,
damit das Relais zurückschaltet.
Damit die Grenzwertüberschreitung nicht nur am Messgerät, sondern auch in der Leitwarte
als Alarm über das Alarmrelais sichtbar wird, muss über „∆t ein" im Menüpunkt „Grenzwert
Fehler" eine Zeit (z. B. 10 s) vorgegeben werden, nach der bei Grenzwertüberschreitung
zusätzlich zum Grenzwertrelais auch das Alarmrelais geschaltet wird. Wenn der Grenzwert
länger als 10 s überschritten wird, schaltet das Alarmrelais. Dadurch wird eine Grenzwert-
verletzung auch als Alarm ausgegeben. Es ist zu empfehlen, mit dem Ausgang des Alarm-
relais nicht direkt die Fluorid-Dosierpumpe auszuschalten, sondern ein Relais mit mehreren
Kontakten zwischenzuschalten. Dadurch wird es möglich die Fluorid-Dosierpumpe direkt,
unabhängig von einer SPS, abzuschalten und gleichzeitig eine Hupe und/oder eine Warn-
leuchte zu schalten.
• über SPS (über Normsignal Ausgang 1)
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Grenzwerte
einstellen ?
Die Programmierung der Parameter zur Grenzwertüberwachung, das Ausschalten der Pumpe zur
Fluorid-Dosierung und das Auslösen eines Alarms bei Grenzwertüberschreitung erfolgen über die
SPS. Ebenfalls muss über die SPS die Überwachung eines Signals < 3,8 mA erfolgen, das einen
Kabelbruch anzeigt.
Die Anschlussbeschreibung des Normsignal Ausganges 1 an die SPS wird im Kapitel „6.1 Mess-
wertübertragung" gegeben.
• über SPS (über Grenzwertrelais)
® D1C
Relaiszuordnung
Relais1: Grenze1
Relais2: aus
Grenzwert2 oben Grenzwert Fehler
1.50 ppm Hyst.:
Grenzwert1 unten ∆t ein:
0.50 ppm
Regelung:
Relais 1: GW1 Relais 2:
aktiv geschlos aktiv geschlos
0 s
∆t ein: ∆t ein:
∆t aus: 0 s ∆t aus:
0,05 ppm
aus
ein
GW2
0 s
0 s
