Montage und Installation
4.3
Schlauchleitungen instal‐
lieren
Die Saug- und Druckleitungen montieren:
Verwenden Sie nur mit den vorge‐
schriebenen Schlauchgrößen , andern‐
falls ist die Haltbarkeit der Verbindung
nicht sichergestellt.
Vermeiden Sie Reduzierungen der
Schlauchgrößen. Die verwendeten
Schlauchleitungen müssen dem zweifa‐
chen Betriebsdruck der Schlauch‐
pumpe widerstehen können.

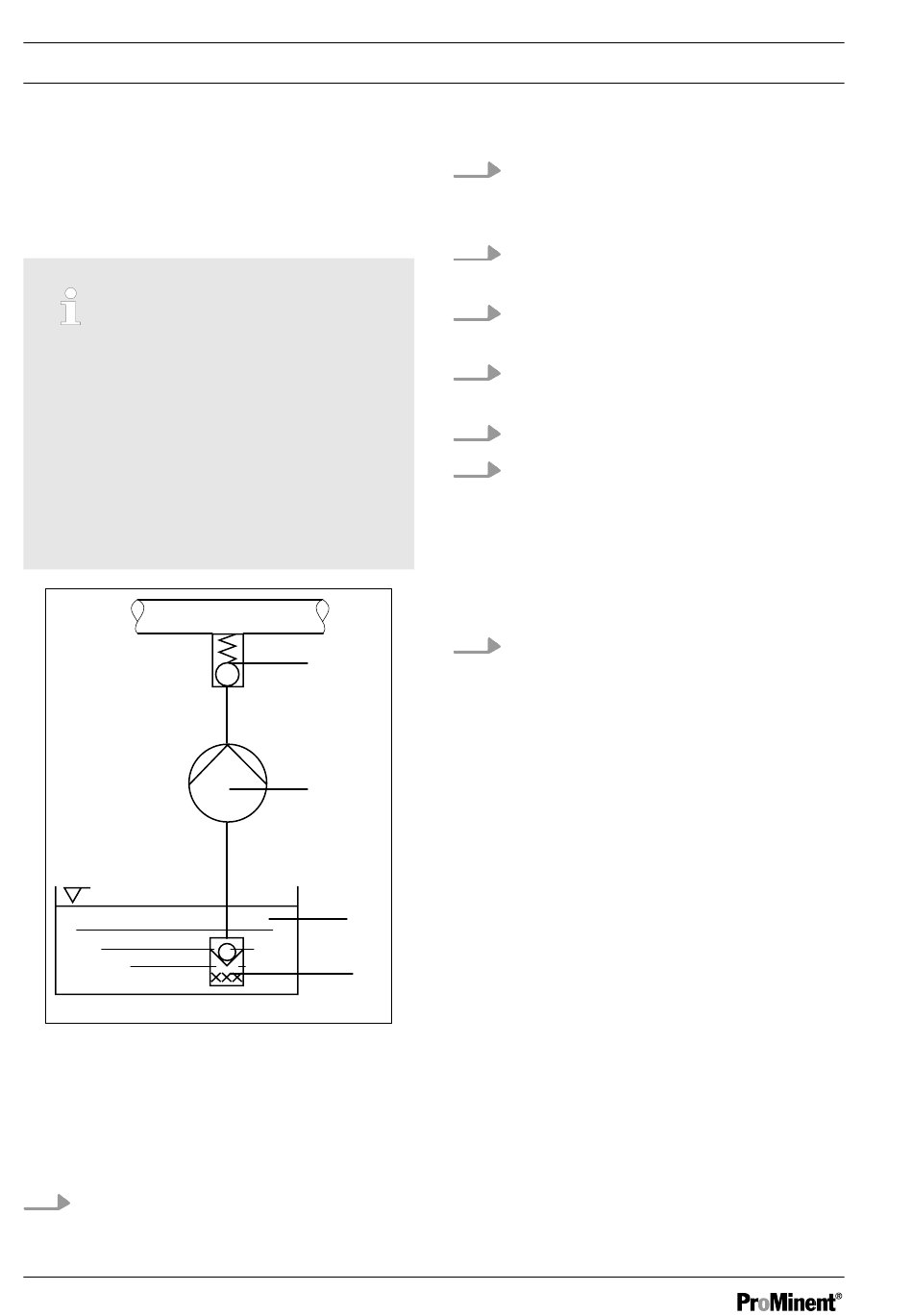

Abb. 5: Installationsschema
1.
Schlauchpumpe
2.
Dosierbehälter
3.
Fußventil oder Sauglanze
4.
Dosierventil
1.
Schneiden Sie das Schlauchende
gerade ab.
20
2.
3.
4.
5.
6.
7.
8.
4
1
2
3
A1631
Schrauben Sie eine Überwurfmutter ab
und schieben Sie die Überwurfmutter
über den Pumpschlauch.
Schieben Sie das Schlauchende bis
zum Anschlag über die Tülle.
Schließen Sie die Druckleitung an den
rechten Schlauchanschluss an.
Schließen Sie die Saugleitung an den
linken Schlauchanschluss an.
Ziehen Sie die Überwurfmuttern fest.
Schneiden Sie das freie Saugleitungs‐
ende so ab, dass das Fußventil knapp
über dem Behälterboden hängt. Bei
Dosiermedien, bei denen sich ein
Bodensatz bilden kann, müssen Sie das
Fußventil mindestens 50 mm über den
Behälterboden hängen lassen.
Führen Sie vom Leckagenippel eine
Schlauchleitungin den Behälter für das
jeweilige Dosiermedium zurück.
