Messgerät DULCOMETER
Bild 12
Seite 16
®
D1C und SPS anpassen
6.3
Durchflussüberwachung
ACHTUNG
Der Durchfluss des Messwassers muss überwacht werden, weil es bei zu gerin-
gem oder keinem Durchfluss zu schwankenden oder fehlerhaften Messwerten
kommen kann!
Beim DULCOMETER
®
D1C als Einzelgerät ist die Durchflussüberwachung als Schließer ausge-
legt (Default). Dies hat den Nachteil, dass ein Kabelbruch nicht überwacht werden kann. Deshalb
sollte die Durchflussüberwachung mit einem Maximumgrenzwertkontakt realisiert werden,
das heißt dieser Kontakt ist bei Normaldurchfluss geschlossen (ist beim DULCOMETER
auf fertig montierter Platte werksseitig so eingerichtet). Er schaltet bei Unterschreitung eines
bestimmten einzustellenden minimalen Durchflusses auf offen (siehe tabellarische Übersicht). Da-
durch wird im Display „Pause" angezeigt. Durch eine geeignete Beschaltung des Alarmrelais läßt
sich dieses Ereignis als Alarm (akustisch/optisch) an die Leitwarte weiterleiten. Diese Vorgehens-
weise garantiert gleichzeitig das Erkennen eines Kabelbruches am Maximumgrenzwertkontakt.

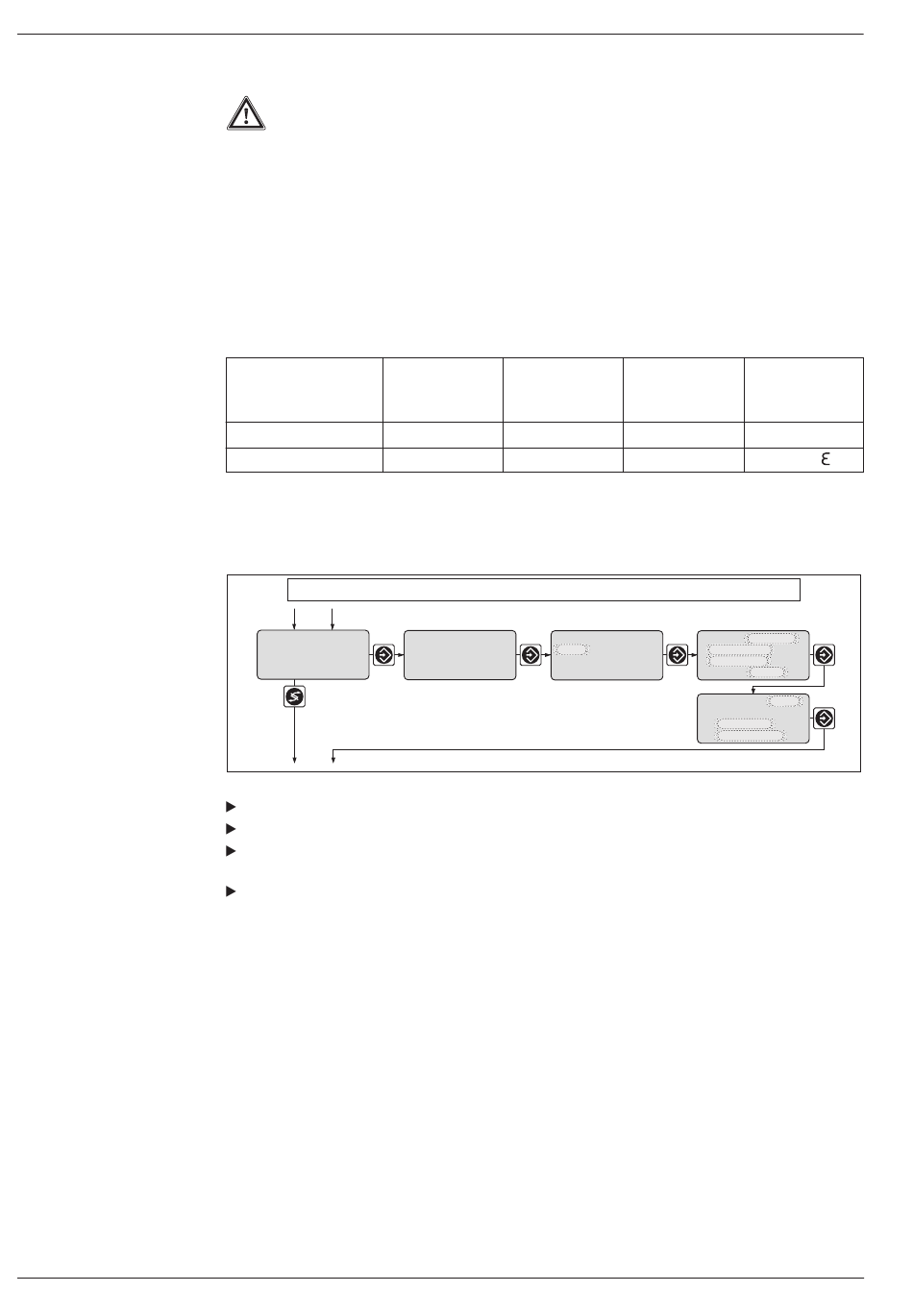

Einstellung Menü
„Pause-Kontakt"
„aktiv offen"
Der Mindestdurchflusswert lässt sich durch Auf- und Abschieben des Grenzwertkontaktes auf
dem Durchflussmesser einstellen.
Für alle Varianten der Durchflussüberwachung muss das Alarmrelais aktiviert werden:
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Allg.Einstellung
Informationen
Dazu das Menü „Allg. Einstellung Informationen" auswählen und zweimal bestätigen.
Das „Alarmrelais" auf „aktiv" einstellen.
Dieses bestätigen und im folgenden Menüpunkt „Pause" auf „normal" (Default) und
„aktiv offen" und „Alarm ein" einstellen.
Durch zweimaliges Bestätigen mit der Eingabetaste kommt man in die Daueranzeige zurück.
Ausgabe des Durchflussalarms über Alarmrelais
Die passenden Einstellungen für das Alarmrelais sind im vorigen Abschnitt vorgenommen
worden.
An das Alarmrelais (Kl. 3 und Kl. 1 der Klemmleiste XR3) sollte generell ein Relais mit mehre-
ren Kontakten angeschlossen werden. Dadurch kann ein akustischer/optischer Alarm ausge-
löst und die Pumpe zur Fluorid-Dosierung ausgeschaltet werden.
Ausgabe des Durchflussalarms über den Normsignalausgang 1
Hier wird das vom Messgerät DULCOMETER
bene Normsignal über das Alarmrelais geschleift und so eine Durchflussunterschreitung durch
den Abfall des Signals auf 0 mA angezeigt.
Die passenden Einstellungen für das Alarmrelais sind zwei Abschnitte vorher vorgenommen
worden.
Bei Unterschreitung der minimalen Durchflussgrenze wird das Alarmrelais geöffnet und
unterbricht das Signal (0 mA). Deshalb muss in der SPS das analoge Stromsignal (4...20 mA)
auf Unterschreitung von 3,8 mA überwacht werden. In diesem Fall muss die SPS die Fluorid-
Proportionaldosierpumpe abschalten und akustischen/optischen Alarm geben.
Kegel im
Maximum-
Durchfluss-
grenzwert-
messer
kontakt
oben
geschlossen
unten
offen
Identcode: D1CA
Alarmrelais
DxFxxxxxxxxxx
aktiv
Programmversion
D1C-C1 FW-5.00
®
D1C über den Normsignal-Ausgang1 ausgege-
®
D1C
Alarmrelais
Display
aus
an
„pause "
Pause
Normal
- aktiv offen
- Alarm ein
- td:
0 min
5000
Zugangsk.:
Bedienmenü:
=
deutsch
=
vollständig
D1C2-028-D
