Sonden; Speisespannung Messgerät Dulcometer ® D1C - ProMinent DULCOMETER D1C Betriebsanleitung

Montieren und Installieren
Bild 5
Pt 100
Referenzelektrode
Fluoridsonde
Seite 12

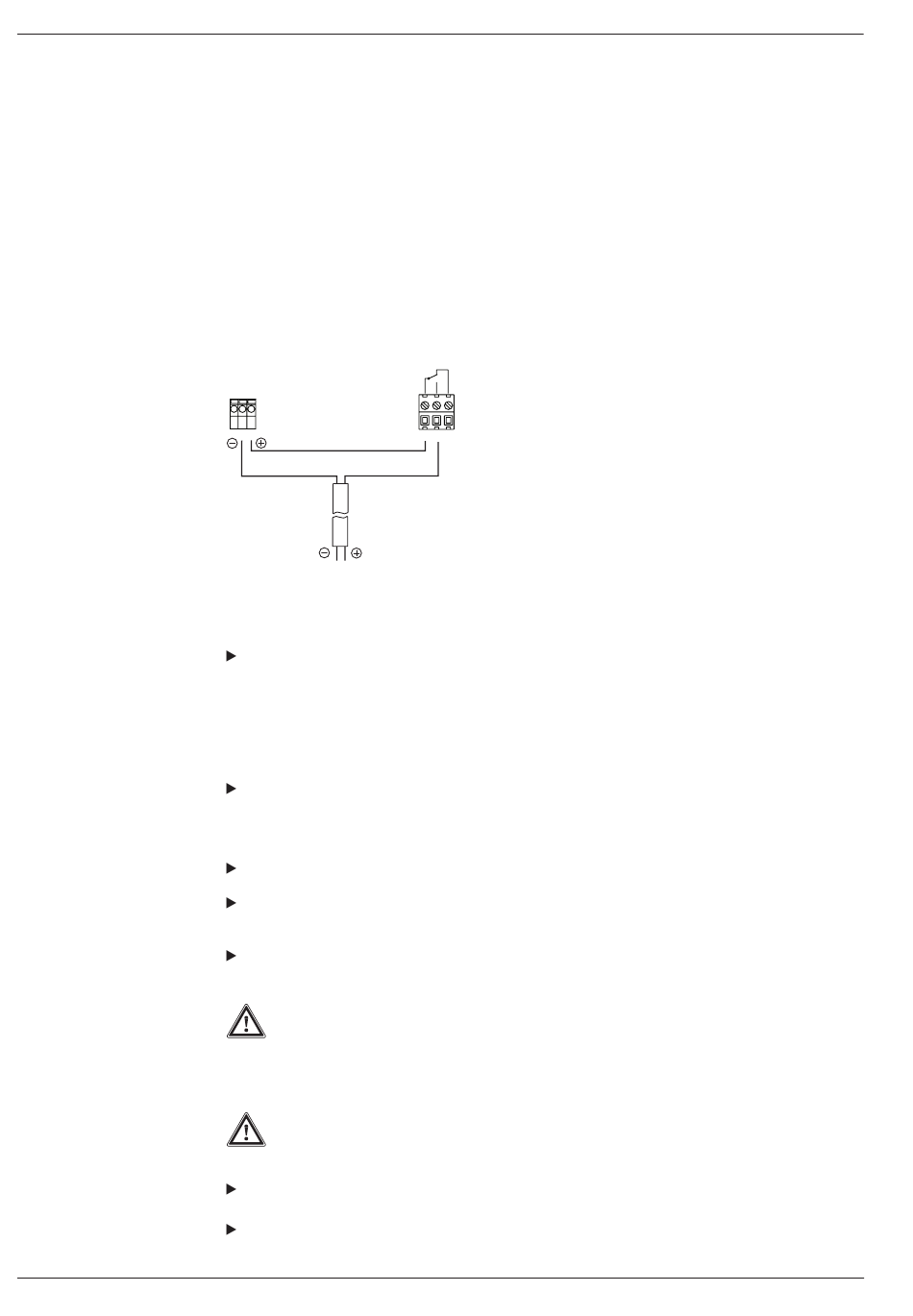

• Ausgabe des Durchflussalarms über den Normsignalausgang 1
Hier wird das vom Messgerät DULCOMETER
Normsignal über das Alarmrelais geschleift und so eine Durchflussunterschreitung durch den
Abfall des Signals auf 0 mA angezeigt.
Der elektrische Anschluss erfolgt dadurch, dass eine Ader der zweiadrigen Leitung zur Übertra-
gung des 4...20 mA Normsignals mit der Klemme 2(-) des mA-Ausgang 1 auf der Klemmleiste X2
®
des DULCOMETER D1C und die zweite Ader (+) mit der Klemme 2 der Klemmleiste XR3
(Alarmrelais) verbunden wird. Mit einem kurzen einadrigen Kabel die Klemme 1(+) des
mA-Ausgangs auf der Klemmleiste X2 mit der Klemme 3 der Klemmleiste XR3 verbinden. Bei
geschlossenem Maximumgrenzwertkontakt (bei Normaldurchfluss) sind die Klemmen 3 und 2
verbunden und übertragen das Stromsignal der Sonde. Bei Unterschreitung der minimalen
Durchflussgrenze wird das Alarmrelais geöffnet und unterbricht das Signal (0 mA). Dazu muss in
der SPS das analoge Stromsignal (4...20 mA) auf Unterschreitung von 3,8 mA überwacht werden.
In diesem Fall muss die SPS die Fluorid-Proportionaldosierpumpe abschalten und akustischen/
optischen Alarm geben.
X2
2 1
Leitwarte
5.3.4

Sonden

Das Messgerät spannungsfrei schalten!
Je nach Identcode ist am Messgerät DULCOMETER
ein direkter Eingang über Klemme oder ein Normsignaleingang (über Messumformer 4...20 mA)
vorgesehen:
• direkter Eingang über Klemme (Identcode „Korrekturgröße" : 2): Dies ist an dem grauen
Messkabel mit schwarzem SN6-Stecker zu erkennen.
Den schwarzen SN6-Stecker direkt auf den Pt 100 schrauben.
• Normsignaleingang (Identcode „Korrekturgröße" : 3): Dies ist daran zu erkennen, dass ein
zweiter Messumformer 4...20 mA (Bezeichnung Pt 100 V1) mit einer roten Banderole und
Aufschrift „Pt 100" am Messgerät DULCOMETER
Den Umformer von Hand auf den Pt 100 schrauben.
Das einadrige Messkabel mit SN6-Stecker (schwarz) des Messumformers FP V1 auf die
Referenzelektrode REFP SE schrauben.
Den Messumformer 4...20 mA FP V1 bzw. FP 100 V1 (gelbe Banderole und Aufschrift „F
von Hand auf die Fluoridsonde schrauben bis die Verschraubung dicht ist.
ACHTUNG
Falls Sie mit Potenzialausgleichsstift messen wollen, vorher unbedingt Kontakt
mit der zuständigen ProMinent-Filiale aufnehmen!
5.3.5 Speisespannung Messgerät DULCOMETER
ACHTUNG
Anhand des Typenschildes die anzuschließende Speisespannung am Messgerät
DULCOMETER
Die Speisespannung an Klemme L (Phase) und Klemme N (Null) der Klemmleiste XP
anschließen.
Eine Steckdose (mind. IP 54) für den Betrieb des Magnetrührers vorsehen.
® D1C am Normsignal Ausgang 1 ausgegebene
XR3
Regelgerät D1C
3 2 1
®
®
®
D1C überprüfen.
D1C für den Temperatursensor Pt 100
D1C angeschlossen ist.
® D1C
–
")
ProMinent ®
