Betriebsanleitung
®

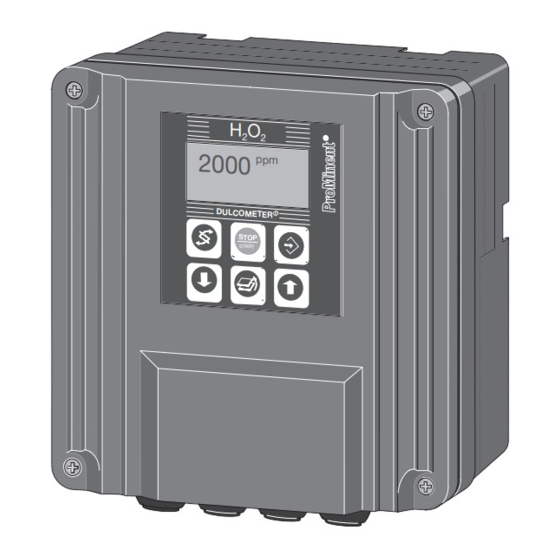

DULCOMETER
D1C
Teil 2: Einstellung und Bedienung,
Messgröße H
O
für Sensor PER 1
2
2
D1C2-H2O2-001-D
Typ D
Typ W
___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___ ___
D1C A
Bitte Identcode Ihres Gerätes hier eintragen!
Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen!
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber!
Teile Nr. 986866
ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany
BA DM 180 09/07 G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ProMinent DULCOMETER D1C Typ D
Inhaltszusammenfassung für ProMinent DULCOMETER D1C Typ D
- Seite 1 D1C A Bitte Identcode Ihres Gerätes hier eintragen! Betriebsanleitung bitte zuerst vollständig durchlesen! · Nicht wegwerfen! Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber! Teile Nr. 986866 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DM 180 09/07 G...
-
Seite 2: Gerätekennzeichnung / Identcode
Gerätekennzeichnung / Identcode D1C A DULCOMETER ® Regler Baureihe D1C / Version A Montageart Schalttafeleinbau 96 x 96 mm Wandaufbau Betriebsspannung 230 V 50/60 Hz 115 V 50/60 Hz 200 V 50/60 Hz (nur bei Schalttafeleinbau) 100 V 50/60 Hz (nur bei Schalttafeleinbau) 24 V AC/DC Messgröße Wasserstoffperoxid H... -
Seite 3: Inhaltsverzeichnis
Dies können Sie der Gerätekennzeichnung/Identcode-Aufstellung entnehmen! • Korrektes Messen und Dosieren ist nur bei einwandfreier Sondenfunktion möglich! Die Sonde ist regelmäßig zu kalibrieren / zu prüfen! HINWEIS Zum Dokumentieren der Reglereinstellung gibt es ein Formular „Dokumentation der Regler- einstellung Typ D1Ca“ unter www.prominent.com/dokumentation_D1C... -
Seite 4: Geräteübersicht / Bedienelemente
Geräteübersicht / Bedienelemente Anzeigefeld Messgröße Graphikanzeige "Start/Stop"- Taste "Wechsel"- "Eingabe"- Taste Taste "Rücksprung"- Taste ® DULCOMETER "Auf"- "Ab"- STOP Taste Taste START D1C2-H2O2-002-D WECHSEL-Taste AUF-Taste Zum Wechseln innerhalb einer Menü- Zum Erhöhen eines angezeigten ebene und zum Wechseln von einer Zahlenwertes und zum Verändern der veränderbaren Größe zur anderen Variablen (blinkende Anzeige). -
Seite 5: Funktionsbeschreibung
Funktionsbeschreibung HINWEIS ® Eine detaillierte Beschreibung der einzelnen Eigenschaften des Reglers DULCOMETER entnehmen Sie bitte der Beschreibung des Vollständigen Bedienmenüs in Kapitel 8! Bedienmenü Der Regler D1C gestattet Einstellungen in zwei unterschiedlich umfangreichen Menüs. Alle Werte sind voreingestellt und können im Vollständigen Bedienmenü verändert werden. Ausgeliefert wird der Regler mit Eingeschränktem Bedienmenü, so dass von Beginn an ein sinnvolles Arbeiten mit dem Regler D1C in vielen Anwendungsfällen möglich ist. -
Seite 6: Symbole Der Display-Anzeige
Symbole der Display-Anzeige ® Die Display-Anzeige des Reglers DULCOMETER D1C verwendet die folgenden Symbole: Bedeutung Kommentar Symbol Grenzwertverletzung Symbol Relais 1 oben links Symbol Relais 1 unten links Symbol Relais 2 oben rechts Symbol Relais 2 unten rechts Dosierpumpe 1 (H Symbol Ansteuerung aus links... -
Seite 7: Bedienschema
Bedienschema Mit der WECHSEL-Taste Daueranzeige 1 wählt man verschiedene Menüs an Mit der EINGABE-Taste startet man das Menü Daueranzeige 2 RÜCKSPRUNG zur Daueranzeige oder zum Beginn des jeweiligen Einstell-Menüs Kalibrier-Menü Kalibrier-Hinweise verschiedene Zugangs-Code korrekt Einstell-Menüs Einstellung von Zugangs-Code Parametern D1C2-007-H2O2 HINWEIS Der Zugang zu den Einstell-Menüs kann mit Zugangscode verriegelt werden! Anzahl und Umfang der Einstell-Menüs ist von der Ausführung des Gerätes abhängig! -
Seite 8: Eingeschränktes Bedienmenü
Eingeschränktes Bedienmenü / Gesamtdarstellung Das eingeschränkte Bedienmenü gestattet eine einfache Bedienung der wichtigsten Parameter. Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 2000 Meßwert 2000 ppm Daueranzeige 2 positive Werte der Stellgröße: Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-H Stellgr. -
Seite 9: Beschreibung
Eingeschränktes Bedienmenü / Beschreibung Daueranzeige 1 2000 Meßwert 2000 ppm Daueranzeige 2 positive Werte der Stellgröße: 70 % Störgr. nur mit Regelung negative Werte der Stellgröße: De-H 59 % Stellgr. (w = Sollwert) -Vernichtung) 100.0 ppm D1C2-H2O2-011-D Kalibrieren der H -Sonde Während des Kalibrierens setzt der D1C die Stellausgänge auf „0“. - Seite 10 Eingeschränktes Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwert2 oben Grenzwerte 150.0 ppm einstellen ? Grenzwert1 unten 10.0 ppm D1C2-H2O2-014-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Art der Grenzwertver- oben Grenzwertverlet- letzung Grenze 1:...
- Seite 11 Eingeschränktes Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Sollwert 1,00 % 0,01 % 2,10 % -0,10 % Bei Regelung mit Totzone 0,50 % 0,01 % 1,05 % -0,05 % 2 Sollwerte erforderlich. 1000 ppm 1 ppm 2100 ppm -100 ppm Sollwert 1 <...
-
Seite 12: Vollständiges Bedienmenü
Vollständiges Bedienmenü / Übersicht Das Vollständige Bedienmenü gestattet die Einstellung aller Parameter des Reglers (Zugang siehe vorherige Seite). Die folgende Übersicht zeigt die auswählbaren Einstellungen: Daueranzeige 1 2000 Meßwert 2000 ppm Daueranzeige 2 70 % Störgr. nur mit Regelung 59 % Stellgr. -
Seite 13: Beschreibung
Vollständiges Bedienmenü / Beschreibung Daueranzeige 1 2000 Meßwert 2000 ppm Daueranzeige 2 positive Werte der Stellgröße: Störgr. 70 % nur mit Regelung negative Werte der Stellgröße: De-H 59 % Stellgr. (w = Sollwert) -Vernichtung) 100.0 ppm D1C2-H2O2-018-D Kalibrieren der H -Sonde (Nullpunkt und Steilheit) Während des Kalibrierens setzt der D1C die Stellausgänge auf „0“. - Seite 14 Vollständiges Bedienmenü / Beschreibung Fehlermeldung Bedingung Bemerkung Kalibrierung H nicht möglich! -Steilheit zu gering Kalibrierung wiederholen Sondensteilheit zu gering (<25 % der Normsteilheit) Kalibrierung H nicht möglich! -Steilheit zu hoch Kalibrierung wiederholen Sondensteilheit zu hoch (>300 % der Normsteilheit) -Wert zu klein <2 % vom Messbereich >...
- Seite 15 Vollständiges Bedienmenü / Beschreibung Kontrollzeit Messwert ACHTUNG Diese Funktion darf nicht bei Anwendungen aktiviert werden, bei denen davon ausgegan- gen werden kann, dass der Messwert sich nicht ändert. Diese Funktion prüft, ob sich der Messwert von der Sonde (am Messwerteingang) innerhalb der „Kontrollzeit Messwert“...
- Seite 16 Vollständiges Bedienmenü / Beschreibung Pumpen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Nur mit Pumpen zur Regelung Pumpen Regelung Max. Hubzahl einstellen ? Pumpe1: Pumpe1 H2O2 Pumpe2: Pumpe2 De-H2O2 Hübe/Minute D1C2-H2O2-022-D mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Maximale Hubzahl/Minute...
- Seite 17 Vollständiges Bedienmenü / Beschreibung mögliche Werte Anfangswert Schrittweite unterer Wert oberer Wert Bemerkung Relaiszuordnung lt. Identcode Relais 1 Magnetventil 1 Grenzwert 1* *Bei „Grenzwert“ bleiben Stellglied 1 die Relais auch im Timer 1 Fehlerfall aktiviert. Stellmotor Nur mit Stellmotor Relais 2 Magnetventil 2 Grenzwert 2* Stellglied 2...
- Seite 18 Vollständiges Bedienmenü / Beschreibung Zyklus Magnetventil min. Zeit Stellgröße: 80 % = 0,80 Zyklus Zyklus Stellgröße: 50 % = 0,50 Zyklus ® Die Schaltzeiten des DULCOMETER D1C (Magnetventil) hängen von der Stellgröße ab und von der „min. Zeit“ (kleinste erlaubte Einschaltdauer des angeschlossenen Gerätes). Die Stellgröße bestimmt das Verhältnis t /Zyklus und damit die Schaltzeiten (siehe Abb.
- Seite 19 Vollständiges Bedienmenü / Beschreibung Grenzwerte Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Grenzwerte Grenzwert Fehler Grenzwert2 oben einstellen ? Hyst.: 4.0 ppm 150.0 ppm ∆t ein: Grenzwert1 unten Regelung: 10.0 ppm Relais 1: GW1 Relais 2: GW2 - aktiv geschlos - aktiv geschlos ∆t ein:...
- Seite 20 Vollständiges Bedienmenü / Beschreibung Stellmotor Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des Stellbereichs durchgeführt. ACHTUNG • Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden, wie die Kalibrierung einer Messsonde.
- Seite 21 Vollständiges Bedienmenü / Beschreibung Regelung Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Hinweis: Die Stellgröße wird jede Sekunde neu berechnet. Nur geeignet für Prozesse mit Zeitkonstanten größer als 30 s ! Nur mit Regelung positive Werte der Stellgröße: negative Werte der Stellgröße: De-H Regelung...
- Seite 22 Vollständiges Bedienmenü / Beschreibung Störgröße Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Störgröße Störgröße Störgröße Störgröße einstellen ? Hz / mA Nennwert Störwirkung: additiv 10 Hz 10.00 Hz Störgröße max. additive Stellgröße 100 % D1C2-H2O2-029-D mögliche Werte Anfangswert Schrittweite unterer Wert...
- Seite 23 Vollständiges Bedienmenü / Beschreibung Normsignalausgang 2 Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Regelung mit Normsignal mA-Ausgang 2 Regelung Nur mit 2 Normsignalausgängen Stellgröße: Stellgröße positiv H2O2 0 mA = mA-Ausgang 2 mA-Ausgang 2 20 mA = -100% negativ De-H2O2 einstellen?
- Seite 24 Vollständiges Bedienmenü / Beschreibung Allgemeine Einstellungen Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar ! Identcode: D1CA Allg.Einstellung Alarmrelais Pause Normal Informationen DxHxxxxxxxxxx aktiv - aktiv geschlos Programmversion - Alarm aus D1C-C1 FW-5.01 - td: 0 min 5000 Zugangsk.: Bedienmenü: deutsch vollständig...
- Seite 25 Vollständiges Bedienmenü / Beschreibung Pause Normal ® Wenn der Pause-Kontakt geschlossen wird, setzt der DULCOMETER D1C die Stellausgänge auf „0“ so lange der Pause-Kontakt geschlossen ist bzw. für eine anschließende Verzögerungszeit t (wenn t > 0 min eingestellt ist). Während der Pause-Kontakt geschlossen ist, ermittelt der D1C im Hintergrund den P-Anteil. Bei PID-Regelung (Identcode-Merkmal „Regelverhalten“...
-
Seite 26: Fehler/Hinweise/Fehlerbehebung
Fehler / Hinweise / Fehlerbehebung... - Seite 27 Fehler / Hinweise / Fehlerbehebung...
