6 Messgerät DULCOMETER
Zu den Bedientasten des Messgerätes DULCOMETER
®
DULCOMETER D1C Teil 2: Einstellung und Bedienung, Messgröße Fluorid".
Im Folgenden werden die Menüeinstellungen im DULCOMETER
werten beschrieben, die der Messwertübertragung, der Grenzwert- und der Durchfluss-
überwachung dienen.
Das Messgerät muss dazu in das Vollständige Bedienmenü umgeschaltet werden. Dazu in das
Menü „Allg. Einstellung Informationen" gehen und viermal bestätigen. In diesem „Bedienmenü"
mit der Wechseltaste in die unterste Zeile wechseln, dort „vollständig" auswählen und bestätigen.
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Allg.Einstellung
Informationen
6.1 Messwertübertragung
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Nur mit Normsignalausgang
mA-Ausgang 1
einstellen ?

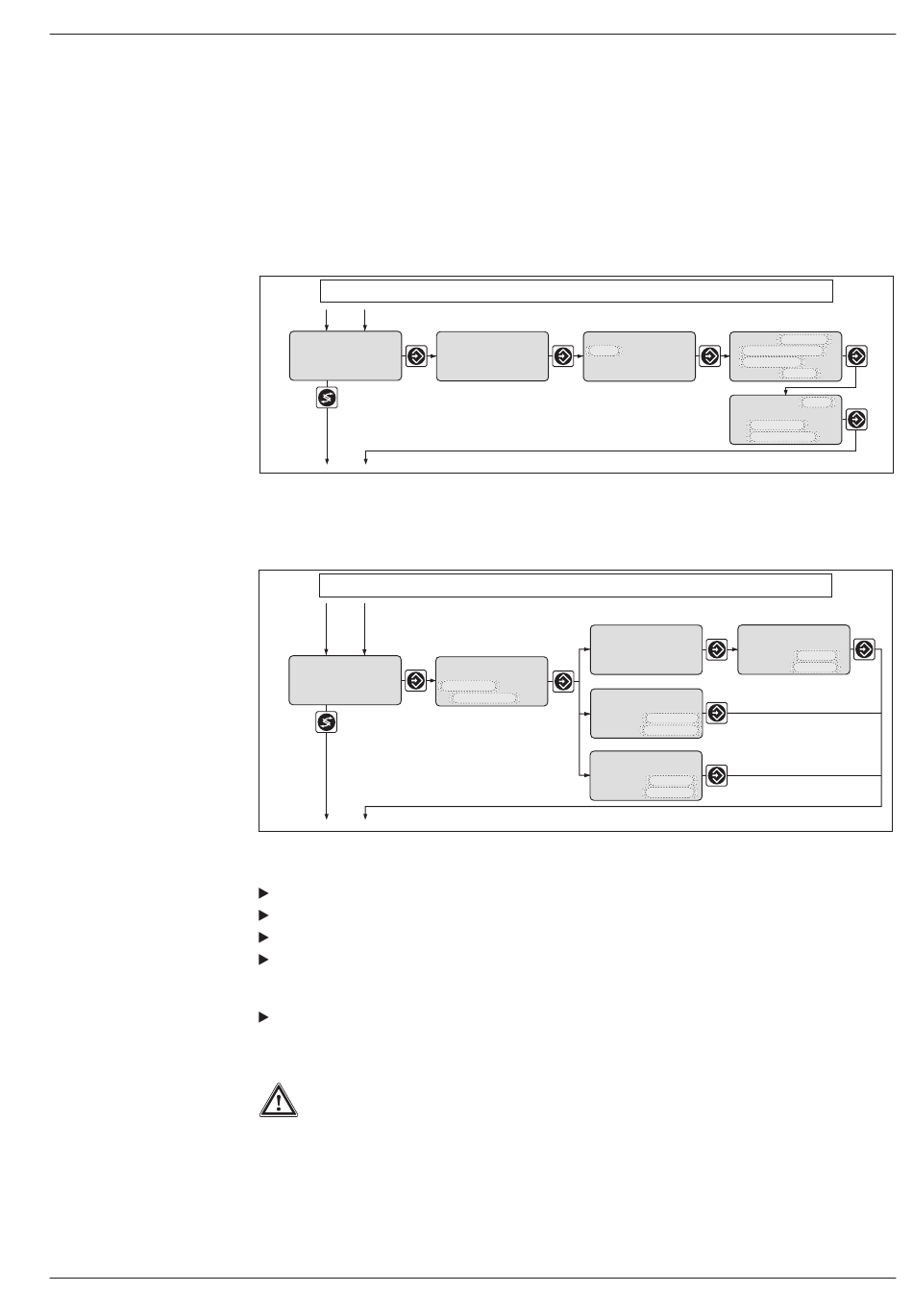

Der Normsignal Ausgang 1 muss dazu entsprechend eingestellt werden:
Im Vollständigen Menü den Punkt „mA-Ausgang 1 einstellen?" auswählen und bestätigen.
Im folgenden Menü „Messwert" (Default) auswählen und in die nächste Auswahl wechseln.
Dort „4...20 mA" auswählen und bestätigen.
Im folgenden Menüpunkt die gewünschten Fluorid ppm-Werte den Signalen 4 mA und 20 mA
zuordnen (z. B. 4 mA = 0,00 ppm und 20 mA = 2,00 ppm (Default; maximal 10 ppm einstell-
bar)).
In der SPS muss zusätzlich die Überwachung auf zu geringen Strom (< 3,8 mA) programmiert
werden. I < 3,8 mA bedeutet Fehlfunktion und muss zu einer Alarmmeldung führen, die
gegebenenfalls ein Abschalten der Fluorid-Dosierung auslöst.
ACHTUNG
Auch bei einer Messwertübertragung über eine eventuell vorhandene SPS muss
zusätzlich das Alarmrelais zur Überwachung eines Sammelalarms des
DULCOMETER
Messgerät DULCOMETER
®
Identcode: D1CA Alarmrelais
DxFxxxxxxxxxx aktiv
Programmversion
D1C-C1 FW-5.00
Regelung mit Normsignal
Regelung
Stellgröße:
positiv Fluorid
mA-Ausgang 1
negativ deFluor
Meßwert
mA-Ausgang 1
0...20 mA
Meßwert
0 mA =
20 mA =
mA-Ausgang 1
Korrekturwert
0 mA =
20 mA =
® D1C auf die SPS gelegt und ausgewertet werden!
®
