ProMinent DULCOMETER D1C Betriebsanleitung Seite 15

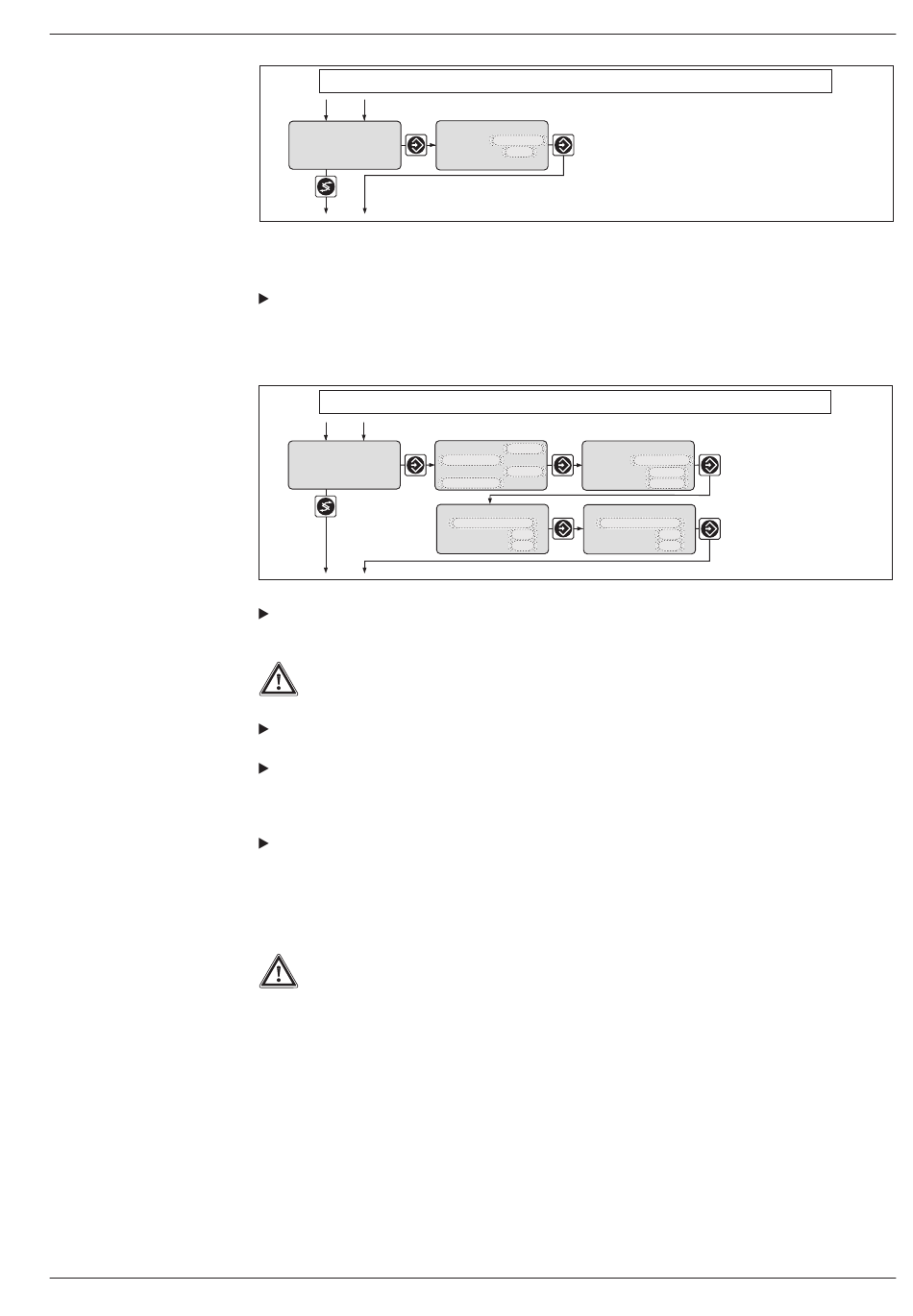

Bild 10
Bild 11
ProMinent ®
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Nur mit Relais Aktivierung
Relais
einstellen ?
Wenn die SPS keinen mA-Eingang besitzt, kann die im vorigen Abschnitt beschriebene Überwa-
chung über das Grenzwertrelais erfolgen. Dazu wird das Relais 1 als Grenzwertrelais belegt.
Dazu im Menü „Relais einstellen?" durch Bestätigen die Auswahl „Relaiszuordnung" anwählen
„Relais 1: Grenze 1" (Default) und „Relais 2: aus" einstellen und bestätigen.
Bei einer Überschreitung eines vorgegebenen oberen Grenzwertes schaltet das Alarmrelais mit
einer Zeitverzögerung von 1 s.
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Grenzwerte
einstellen ?
Dazu im Menü „Grenzwerte einstellen?" das „Grenzwert 1" auf „oben" stellen nach Wechsel
in die nächste Auswahl dort z.B. 1,00 ppm einstellen.
ACHTUNG
Beachten Sie nationale Vorschriften für die Grenzwerte!
Der Grenzwert 2 wird nicht benötigt und kann durch „Grenzwert 2" auf „aus" deaktiviert
werden.
Als „Hyst.", also die Hysterese des Messwertes nach unten, nachdem eine Überschreitung
erfolgt ist, ohne dass das Grenzwertrelais wieder zurückschaltet, wird „0,05 ppm" (Default)
vorgeschlagen. Das heißt der Messwert muss nach obigem Beispiel unter 0,95 ppm abfallen,
damit das Relais zurückschaltet.
Über „∆t ein" im Menüpunkt „Grenzwert Fehler" die kleinstmögliche Zeit (also 1 s) vorgeben.
(Nicht auf „aus" stellen!).
Bei einer Überschreitung eines vorgegebenen oberen Grenzwertes schaltet das Alarmrelais mit
einer Zeitverzögerung von 1 s.
Der Anschluss des Alarmrelais an die SPS erfolgt über Klemme 1 und 3 der Klemmleiste XR3.
ACHTUNG
Auch bei einer Messwertübertragung/Grenzwertüberwachung über eine even-
tuell vorhandene SPS muss zusätzlich das Alarmrelais zur Überwachung eines
Sammelalarms des DULCOMETER
werden!
Die SPS sollte so programmiert werden, dass die Fluorid-Dosierung abgeschaltet
wird, wenn das Grenzwertrelais oder das Alarmrelais geschaltet haben.
Schaltet das Alarmrelais, bedeutet das generell, dass der Messwert am
DULCOMETER
Kabelbruch am Umformer, Systemfehler am Regler etc.).
Messgerät DULCOMETER
Relaiszuordnung
Relais1: Grenze1
Relais2: aus
Grenzwert2 oben Grenzwert Fehler
1.50 ppm Hyst.:
Grenzwert1 oben
∆t ein:
0.50 ppm
Regelung:
Relais 1: GW1 Relais 2:
aktiv geschlos aktiv geschlos
0 s
∆t ein: ∆t ein:
∆t aus: 0 s ∆t aus:
® D1C auf die SPS gelegt und ausgewertet
®
D1C fehlerhaft sein kann (z. B. kein Messwasserdurchfluss,
® D1C und SPS anpassen
0,05 ppm
aus
ein
GW2
0 s
0 s
D1C2-023-D
D1C2-024-D
