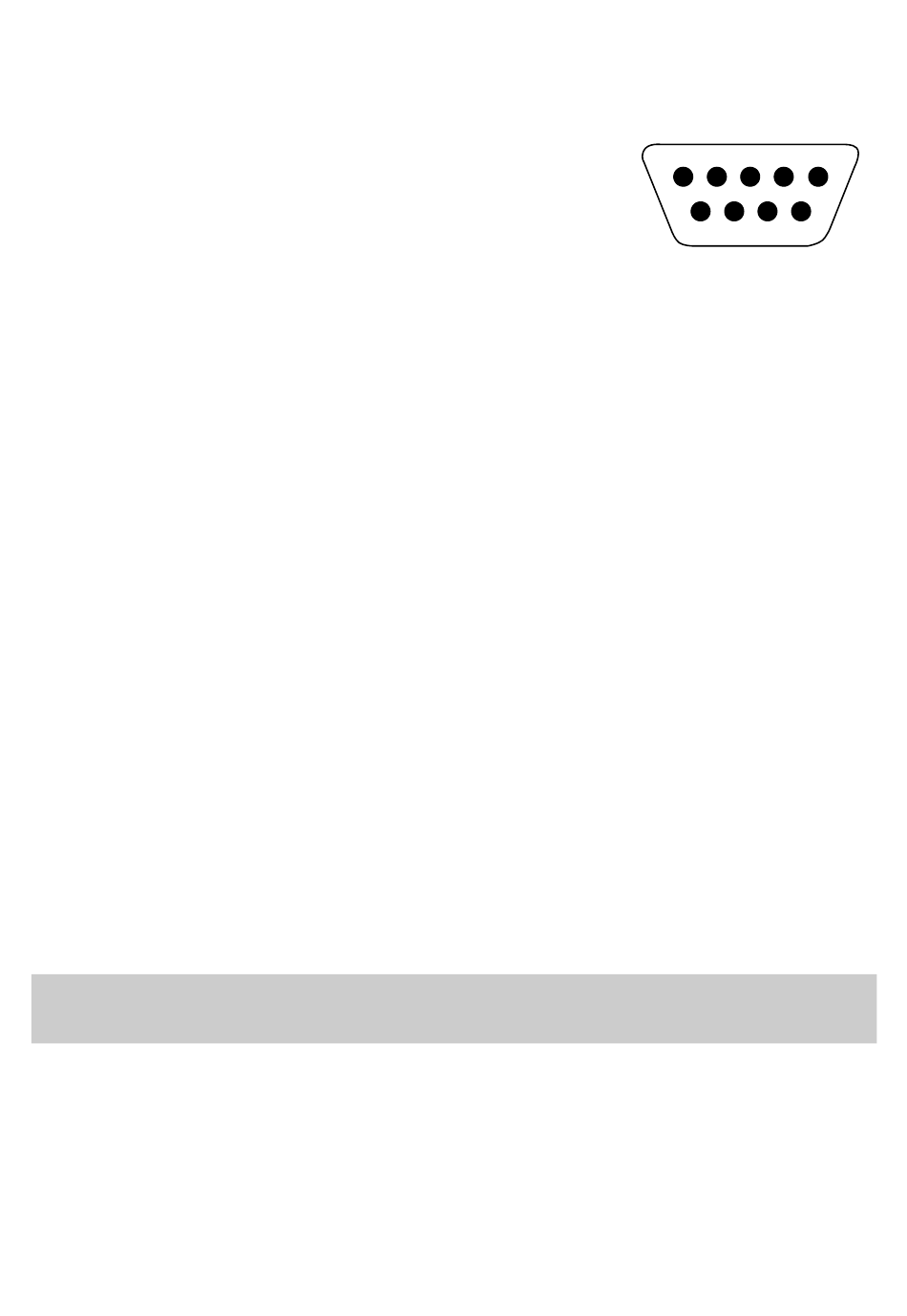

Função dos pinos dos conectores para interface com sinais lógicos e comando à
distância:
Pino 1: Entrada de tensão do controlo remoto (tensão máxima + 15V, mesmo efeito da
pressão do botão de ON/OFF do painel frontal)
Pino 2: + 15 V (Impedância 100 Ω )
Pino 3: Saída lógica Reserve 0/15 V (Impedância 2,2 KΩ )
Pino 4: Saída lógica Battery 0/15 V (Impedância 2,2 KΩ )
Pino 5: GND (Comum)
Pino 6: Saída para Bezouro com 7,5 kHz (Colector Aberto)
Pino 7: Saída Reserve (Colector Aberto activo à descida)
Pino 8: GND (Comum)
Pino 9: Saída Battery (Colector Aberto activo à descida)
Todos os pinos estão galvanicamente isolados dos circuitos do UPS.
SOFTWARE AUTO-DIAGNÒSTICO UPS LINK - GUIA DE UTILIZAÇÃO
Conexão
A UPS possui um interface série standard RS232, graças à qual é possível ter acesso, através
de um computador, a uma série de dados relativos ao funcionamento e ao histórico da UPS. A
função é utilizável mediante o programa de interface UPS LINK para ambiente WINDOWS (*),
conectando uma porta série do PC na ficha de interface [12] situada no painel traseiro da UPS,
mediante um cabo RS232.
Instalação do software UPS LINK para WINDOWS (*)
Para instalar o software UPS LINK, efectue as seguinte operações:
1. Abra o WINDOWS (*).
2. Introduza a diskette de instalação que é fornecido com a UPS no drive A.
3. Seleccione File / Seleccione do menu principal Program Manager.
4. Na linha de comando digite: A:\SETUP e OK.
5. Aparece a janela de diálogo Select Directories onde se propõe o directório de instalação no
qual serão instalados os ficheiros do programa. Seleccione OK.
6. Aparece uma janela de informação que pede a confirmação do início da instalação.
Seleccione OK para iniciar ou CANCEL para abandonar a instalação.
7. No término da instalação cria-se um grupo denominado Meta System UPS LINK que contém‚
dois ícones:
- Meta System UPS LINK
- Meta System UPS LINK Uninstaller : Programa para remover a instalação efectuada.
Depois de ter verificado que a UPS está ligada a uma porta serie livre do PC, faça duplo click
com o rato no ícone Meta System UPS LINK.
Para a instalação do software de interface (UPS Management Software), veja o
manual anexo ao CD-ROM
(*) Windows ‚ uma marca registada Microsoft Corporation.
TESTE ÀS BATERIAS
O teste às baterias pode ser efectuado durante o funcionamento pela rede das seguintes
maneiras:
1. Automaticamente, depois de uma adequada programação mediante o software "UPS
Management Software" que é fornecido com a UPS.
2. Mantendo pressionado, por cerca de dois segundos, o botão silenciador do bezouro [2].
: Programa de diagnóstico.
79
1 2 3 4 5
6 7 8 9
