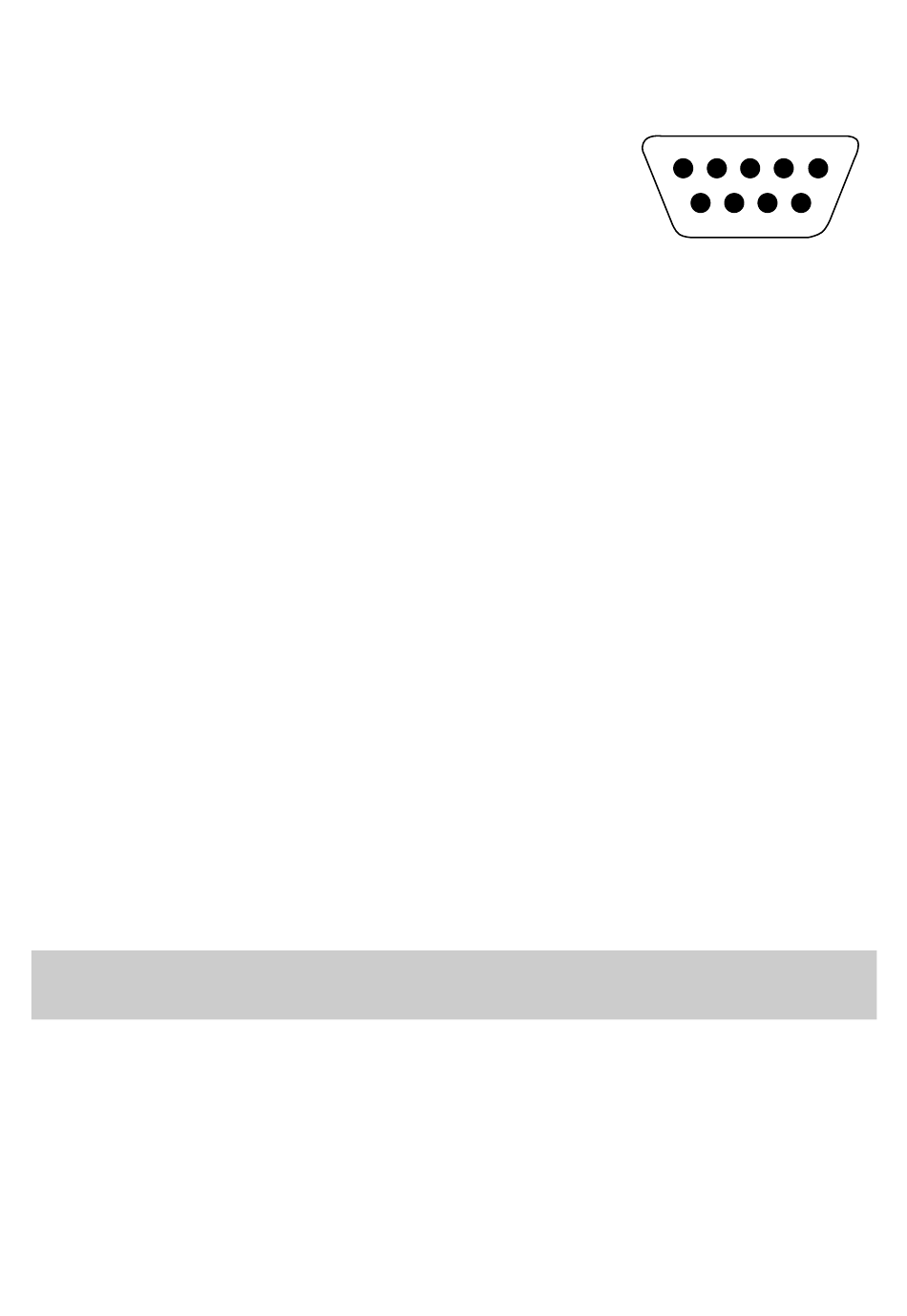

Funktion der Kontaktstifte der Steckverbindungen für den Anschluß der Logiksignale und
der Fernsteuerung:
Pin 1: Eingang Spannung der Fernsteuerung (max. Spannung +15 V, gleiche Wirkung wie das
Drücken der Ein- und Ausschalttaste auf der Vorderseite).
Pin 2: +15 V (Impedanz 100 Ω )
Pin 3: Ausgang Logik Reserve 0/15 V (Impedanz 2,2 kΩ )
Pin 4: Ausgang Logik Battery 0/15 V (Impedanz 2,2 kΩ )
Pin 5: GND (gemein)
Pin 6: Ausgang Buzzer mit 7,5 kHz (open collector)
Pin 7: Ausgang Reserve (open collector aktiv niedrig)
Pin 8: GND (gemein)
Pin 9: Ausgang Battery (open collector aktiv niedrig)
Alle Kontaktstifte sind elektrisch gegen den Rest der USV isoliert.
AUTODIAGNOSESOFTWARE UPS LINK - BEDIENUNGSANLEITUNG
Anschluß
Die USV ist mit einer Standardschnittstelle RS232 ausgestattet, mit der eine Reihe von Betriebs-
und Reportdaten der USV auf einem Computer angezeigt werden können. Die Funktion kann mit
dem Schnittstellenprogramm UPS LINK für WINDOWS (*) benutzt werden, wenn eine serielle
Schnittstelle des PCs mit einem Kabel RS232 mit der Schnittstelle [12] auf der Rückseite der
USV verbunden wird.
Installation der Software UPS LINK für WINDOWS (*)
Bei der Installation der Software UPS LINK wie folgt vorgehen:
1. WINDOWS (*) starten.
2. Die mit der USV gelieferte Installationsdiskette in Laufwerk A einlegen.
3. Im Hauptmenü des Programm-Managers den Befehl Datei - Ausführen wählen.
4. In dem entsprechenden Feld A:\SETUP eintippen und dann OK wählen.
5. Es erscheint das Dialogfenster Select Directories, in dem das Defaultverzeichnis
vorgeschlagen wird, in das die Programmdateien installiert werden. OK wählen.
6. Es erscheint ein Informationsfenster, das zur Bestätigung des Beginns der Installation
auffordert. OK wählen, um anzufangen, oder aber CANCEL zum Verlassen der Installation.
7. Nach Abschluß der Installation wird eine Programmgruppe mit dem Titel Meta System UPS
LINK eingerichtet, die die folgenden beiden Symbole enthält:
- Meta System UPS LINK
- Meta System UPS LINK Uninstaller : Programm zur Deinstallation
Sicherstellen, daß die USV an einen freien seriellen Port des PCs angeschlossen ist und dann
mit der Maus auf das Symbol Meta System UPS LINK klicken.
Zur Installation der Schnittstellensoftware (UPS Management Software) siehe das
Handbuch der CD-ROM.
* Windows ist ein Warenzeichen der Microsoft Corporation.

BATTERIETEST

Der Batterietest kann während des Netzbetriebs auf die folgenden Weisen durchgeführt werden.
1. Automatisch nach einer entsprechenden Programmierung der mitgelieferten UPS
Management Software.
2. Durch Drücken der Taste für die Stummschaltung des Summers [2] für ein paar Sekunden.
3. Bei jedem Einschalten der USV mit der mitgelieferten Software UPS LINK.
: Abfrageprogramm.
