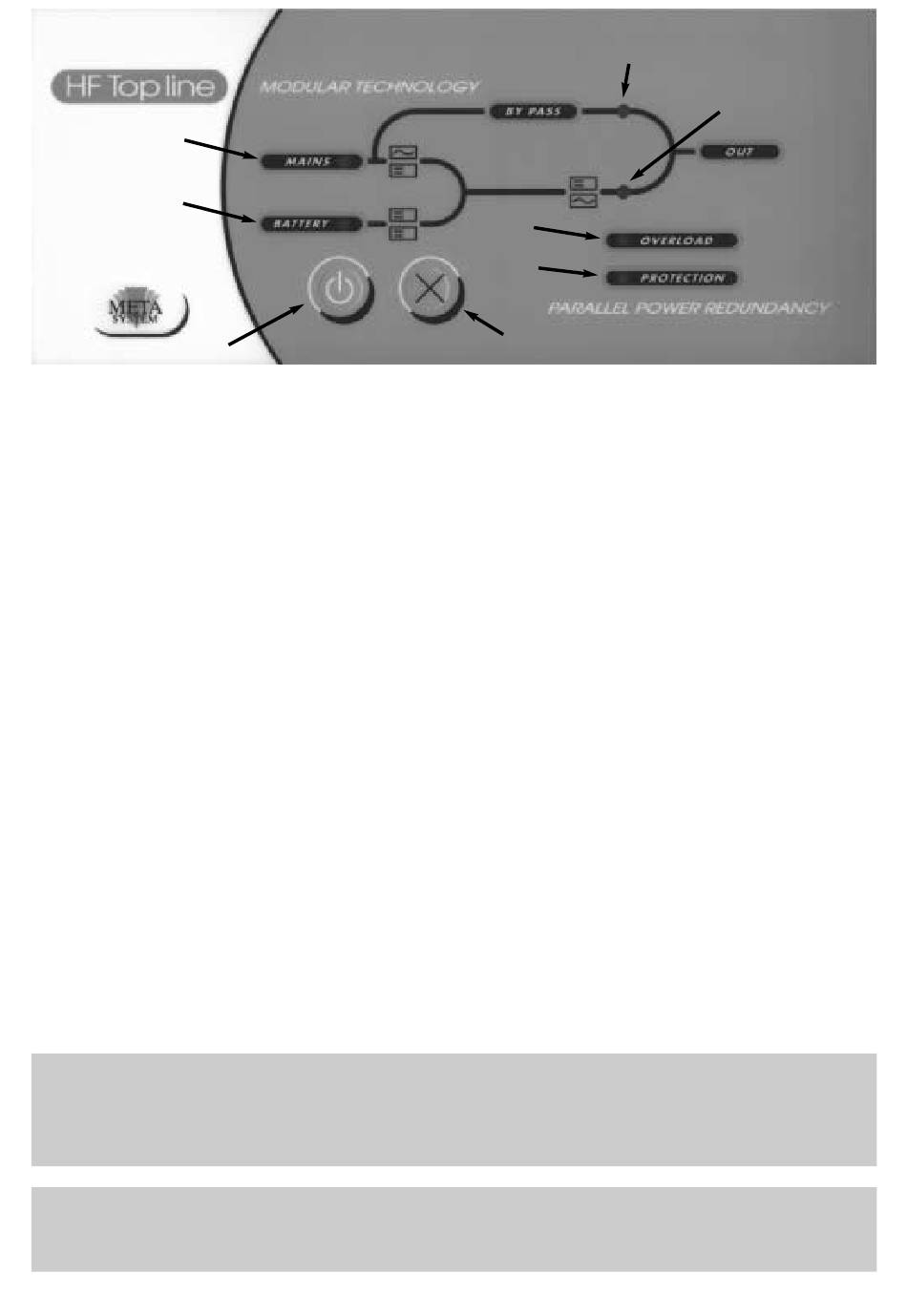

LÉGENDE
1 TOUCHE 'MARCHE / ARRET'
2 TOUCHE 'ARRET DE L'ALARME SONORE' ou commande du 'TEST BATTERIES'
3 LED VERTE - MAINS (secteur présent)
4 LED JAUNE - BATTERY (fonctionnement sur batteries)
5 LED ROUGE - PROTECTION (anomalie de fonctionnement - protection activée)
6 LED ROUGE - OVERLOAD (onduleur en surcharge ou préavis de surcharge)
7 LED JAUNE - BY-PASS (fonctionnement sur By-pass)
8 LED VERTE - ONDULEUR (sortie onduleur correcte)
9 FICHE 'ENTREE / SORTIE'
10 FUSIBLE PROTECTION AMONT
11 TOUCHE 'SERVICE' (accès à la configuration personnalisée)
12 INTERFACE RS232
13 INTERFACE COMMANDE A DISTANCE / NIVEAUX LOGIQUES
14 FIXATION DU CABLE DE MISE A LA TERRE DE L'ARMOIRE BATTERIES (version à deux armoires)
15 CONNECTEUR ARMOIRE BATTERIES (version à deux armoires)
16 FIXATION DU CONNECTEUR DE PUISSANCE, ARMOIRE BATTERIES (version à deux armoires)
17 FICHE DE RACCORDEMENT DE L'ONDULEUR (version à deux armoires)
INSTALLATION
Les onduleurs de la série HF TOP LINE se présentent sous deux version différentes :
Le HF TOP LINE composé d'une seule et unique armoire, modèles 910, 920, 930 et 940.
Le HF TOP LINE composé de deux armoires (une armoire onduleur et une armoire batteries),
modèles 940/2, 950/2, 960/2, 970/2 et 980/2.
Nous vous conseillons, par mesure de sécurité, de ne pas modifier les câbles fournis.
Le câble de TERRE doit impérativement être raccordé à l'onduleur. Vérifier que ce conducteur
soit bien présent au niveau de votre prise d'alimentation secteur.
La prise secteur et le disjoncteur amont doivent être facilement accessibles et si possible
situés à proximité de l'onduleur.
1
MISE EN GARDE
MISE EN GARDE
