Armário de Baterias
• Conector para a ligação à UPS com parafuso de bloqueio [17].
• Parafuso de ligação à terra da armação [16].
Efectue a instalação da seguinte maneira:
1) Olhando a UPS pela frente, posicione o Armário de Baterias à esquerda da UPS; garanta
também que as grelhas de ventilação não fiquem obstruídas.
2) Efectue a ligação à terra entre os dois armários através da trança de cobre que vem
fornecida, como mostra a fig. 4.
3) Ligue o Armário de Baterias através do conector de potência [15] e [17] que deve ser fixado
com o próprio parafuso para garantir a conformidade com as normativas de segurança.
4) Efectue a ligação dos fios dos conectores de Entrada-Saída que é fornecido como indicado na
fig. 5, utilizando um cabo isolado com condutores interiores com secção de pelo menos 4 mm
5) Introduza o conector na tampa de plástico fixando-o com os parafusos respectivos, depois
introduza os cabos nos furos respectivos fixado-os com os dois bucins (veja fig. 6).
6) Extraia a tampa da ficha [9] retirando o parafuso de fixação.
7) Ligue o conector de Entrada-Saída na ficha [9] situada atrás da UPS, fixando-o na armação
com os parafusos respectivos (veja fig. 4).
8) Ligue as cargas na tomada de saída e garanta que os interruptores dos vários utilizadores
estão desligados.
9) Ligue a ficha de alimentação a uma tomada de corrente adequada à tensão e à corrente
requerida.
Ligação
1) Ligue a UPS no botão [1] (consulte o parágrafo
"Funções e sinalizações"); nesta altura, se o
sensor de neutro não detectar anomalias, a
UPS alimentará
rede através do by-pass (sinalização do led
amarelo) [7], para depois comutar para
Inversor após alguns segundos e passar para
o modo de
(permanecem acesos o led verde MAINS [3] e
o led verde INVERTER [8]). Caso contrário,
basta desligar a UPS mantendo premido
durante alguns segundos o mesmo botão
usado para ligar, rodar a ficha ou permutar
entre eles os dois condutores de fase e neutro
de entrada no conector e ligá-lo novamente.
Atenção: Caso
mesmo depois da rotação da ficha (ou da
inversão dos condutores de entrada), é possível que o cabo de alimentação esteja sem
ligação à terra ou que o neutro se encontre com um potencial anormal em relação à mesma,
portanto, verifique as grandezas de alimentação. Todavia, em caso de absoluta necessidade‚
é possível inibir o sensor de neutro agindo como especificado no parágrafo
"Programação das funções especiais".
2) Ligue as cargas e verifique que, depois da eventual intervenção do by-pass, o aparelho
retorna para o funcionamento normal; nesta altura deverão estar acesos o led verde MAINS
[3] e o led verde INVERTER [8]. No caso em que as cargas ligadas são excessivas, a UPS
permanecerá activo o by-pass e o led vermelho OVERLOAD [6] emitirá um sinal intermitente.
3) Alguns instantes depois da ligação, a UPS efectua automaticamente o teste das baterias,
para verificar o seu correcto funcionamento (veja o parágrafo "Teste das baterias").
a saída directamente pela
funcionamento
o problema permaneça

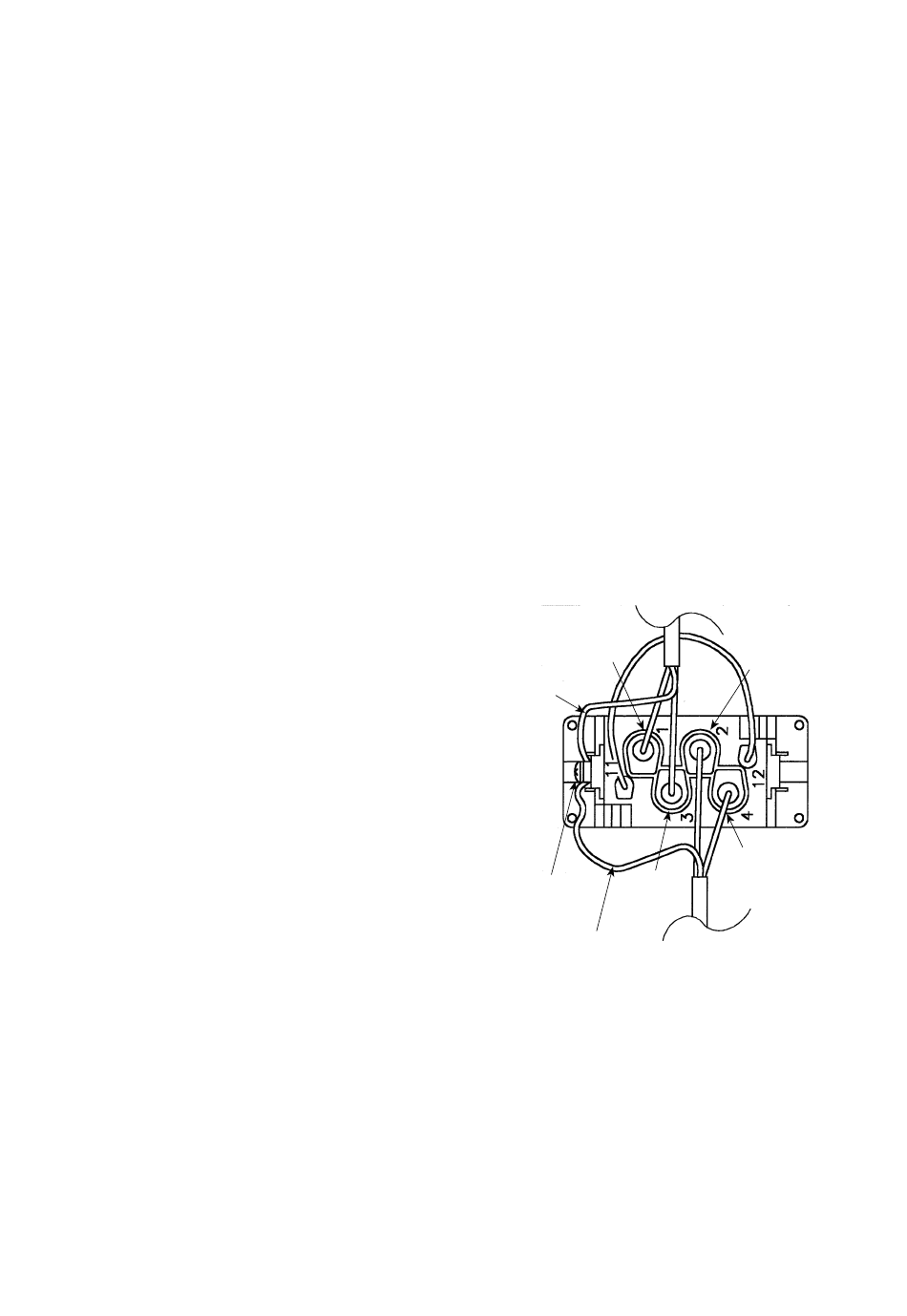

CONECTOR DE ENTRADA-SAIDA
Vista pelo lado de introduçâo dos fios
Borne n°1
SAIDA NEUTRO
Fio azul escuro
Fio
amarelo-verde
normal
Conexâo
de terra
Fio
amarelo-verde
75
Cabo de saida
(na carga)
Borne n°2
ENTRADA FASE
Fio castanho
Fio azul escuro
Fio castanho
Borne n°4
ENTRADA NEUTRO
Borne n°3
SAIDA FASE
Cabo de entrada
(na linha eléctrica)
2 .
Fig. 5
