Installation - Meta System HF TOP LINE 910 Bedienungsanleitung

3
4

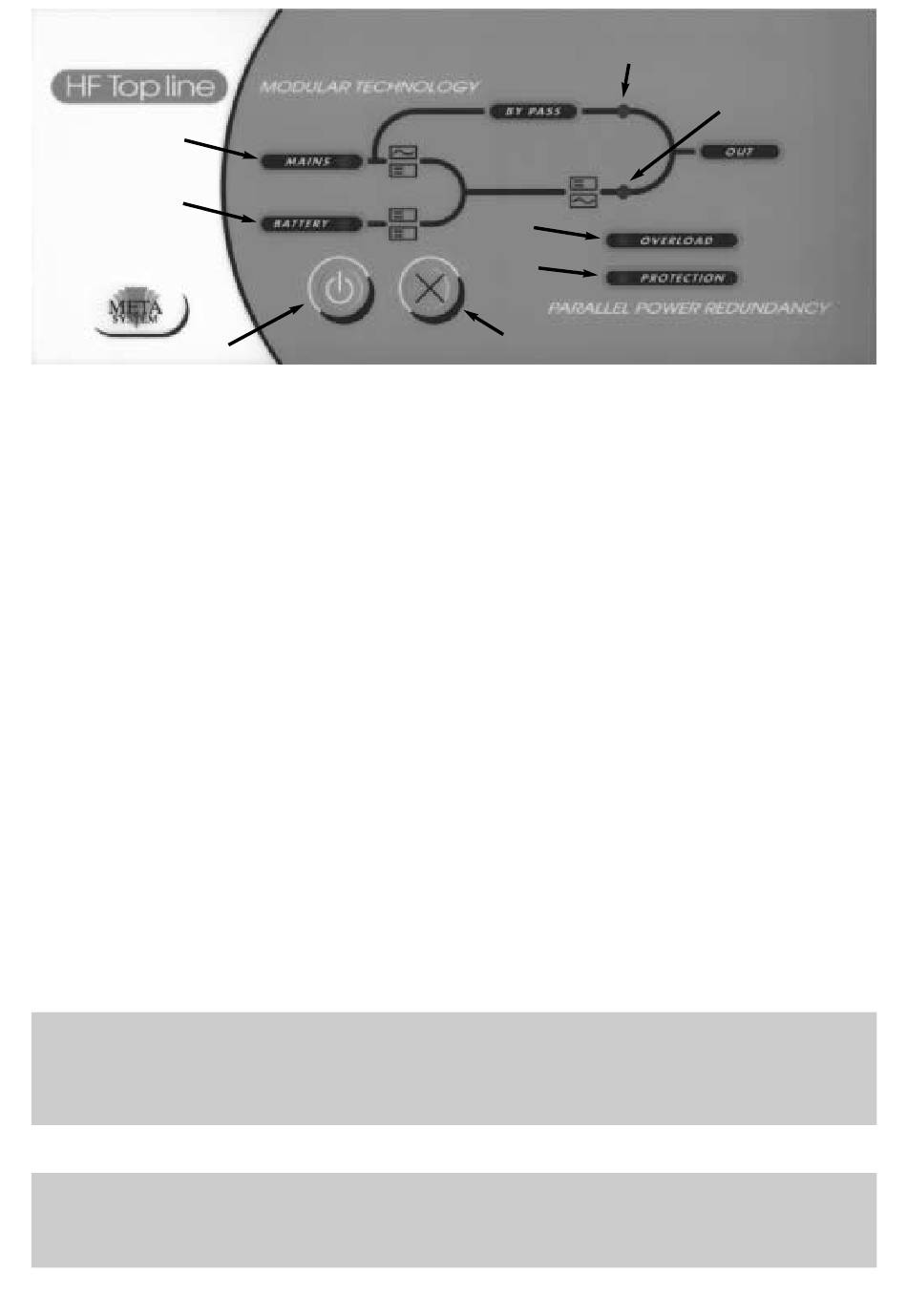

LEGENDE
1 EIN- UND AUSSCHALTTASTE
2 TASTE STUMMSCHALTUNG BUZZER UND BETÄTIGUNG BATTERIETEST
3 GRÜNE LED MAINS (Speisung vorhanden)
4 GELBE LED BATTERY (Batteriebetrieb)
5 ROTE LED PROTECTION (Funktionsstörung)
6 ROTE LED OVERLOAD (Vorankündigung Überlastung oder Überlastung)
7 GELBE LED BY-PASS
8 GRÜNE LED INVERTER
9 STECKER EINGANG/AUSGANG
10 LEITUNGSSICHERUNG
11 TASTE SERVICE (Spezialfunktionen)
12 SCHNITTSTELLE COMPUTER RS232
13 ANSCHLUß FÜR FERNSTEUERUNG UND LOGIK-SCHNITTSTELLE
14 SCHRAUBE FÜR DIE ERDUNG DER BATTERIEEINHEIT (Doppeltes Gehäuse)
15 ANSCHLUSSKABEL BATTERIEEINHEIT (Doppeltes Gehäuse)
16 SPERRSCHRAUBE STECKVERBINDUNG BATTERIE (Batterieeinheit)
17 STECKVERBINDUNG FÜR DEN ANSCHLUSS DER INVERTEREINHEIT (Batterieeinheit)

INSTALLATION

Die USVs der Serie HF TOP LINE unterteilen sich in zwei verschiedene Versionen:
Eine mit einfachem Gehäuse, erhältlich in den Modellen 910, 920, 930 und 940, sowie eine mit
doppeltem Gehäuse, erhältlich in den Modellen 940/2, 950/2, 960/2, 970/2 und 980/2.
Aus Sicherheitsgründen wird empfohlen, die mitgelieferten Kabel nicht zu verändern.
Außerdem muß sichergestellt werden, daß die Netzsteckdose, an die die unterbrechungsfreie
Stromversorgung angeschlossen wird, in ausreichender Weise geerdet ist.
Die Netzsteckdose oder der Trennschalter müssen sich in der Nähe der Geräte befinden und
leicht zugänglich sein.
1
6
5
2
HINWEIS
HINWEIS
50
7
8
