Meta System HF TOP LINE 910 Bedienungsanleitung Seite 75

VERSÃO COM ARMÁRIO ÚNICO
Atrás da UPS estão predispostas as seguintes ligações:
• Ficha de entrada-saída [9]: ligue nesta ficha o conector presente no saco de acessórios que
vem fornecido já provido de fios.
• Ficha para a conexão da interface serial do computador tipo RS232 (9 pólos fêmea) [12]: a ser
utilizada para aproveitar o software de autodiagnóstico UPS LINK.
• Duas tomadas para a conexão do comando à distância e interface do computador com dois
sinais lógicos (9 pólos macho) [13]: a ser utilizado com os dispositivos respectivos (opcionais).
Efectue a instalação do seguinte modo:
1) Posicione a UPS de modo que as grelhas de ventilação não fiquem obstruídas. Os pontos 2)
e 3) são válidos se o conector não for fornecido já provido de fios.
2) Efectue a ligação dos fios do conector de entrada/saída, que vem fornecido como indicado
na fig. 2, utilizando um cabo isolado com
condutores interiores de secção de, pelo
menos, 2,5 mm 2 .
3) Introduza o conector na tampa de plástico
fixando-o com os próprios parafusos,
depois fixe os cabos na tampa através do
bloqueio para cabos (veja fig. 3).
4) Extraia a tampa da ficha [9] tirando o
parafuso de fixação.
5) Ligue o conector de Entrada-Saída na ficha
[9] situada atrás da UPS, fixando-o na
armação com os próprios parafusos (veja
fig. 1).
6) Ligue as cargas na tomada de saída e
verifique se os interruptores dos vários
receptores estão desligados.
7) Ligue a ficha de alimentação a uma tomada
eléctrica adequada à tensão e à corrente
requerida.

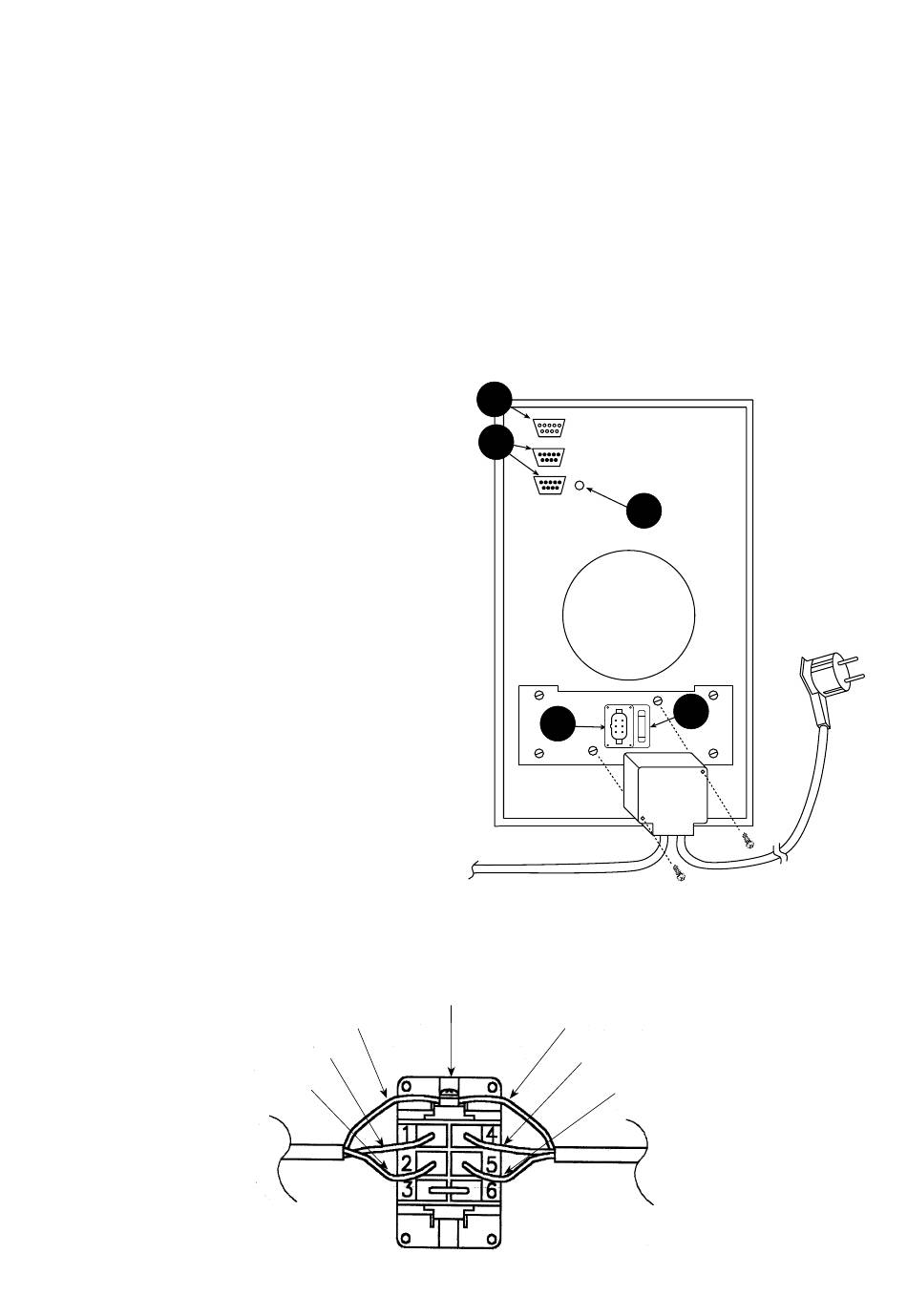

Fig. 2
Cabo de saìda
(à carga)
Cavidade n°1 SAÍDA FASE
Cavidade n°2 SAÍDA NEUTRO
CONECTOR DE ENTRADA-SAÍDA
Vista do lado de introdução dos fios
Ligaçao de terra
Fio amarelo-verde
Fio castanho
Fio azul escuro
12
13
9
Nos receptores
Fio amarelo-verde
Fio azul escuro
Fio castanho
Cavidade n°4 ENTRADA NEUTRO
Cavidade n°5 ENTRADA FASE
73
11
Na rede de
distribuiçao
eléctrica
10
Cabo de entrata
(à rede eléctrica)
Fig. 1
