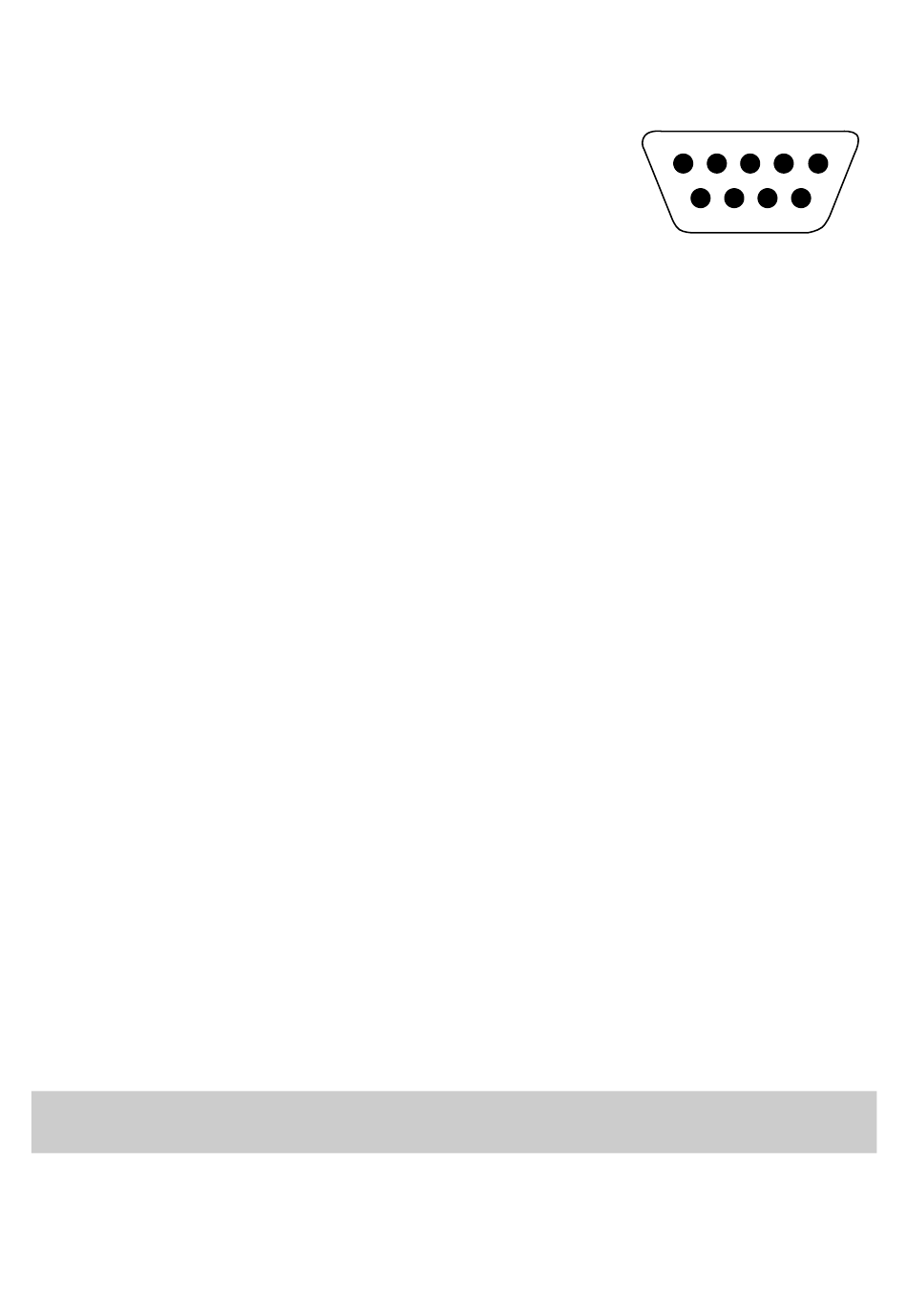

Fonction des broches des prises prises DB9 pour l'interface à signaux logiques et la
commande à distance:
Broche 1: Entrée tension Télécommande (Tension maximum +15V, même effet que la pression
de la touche 'Marche/Arret' du panneau de contrôles)
Broche 2: + 15 volts (impédance de 100 Ω )
Broche 3: Sortie logique fonctionnement sur réserve batteries -
Tension 0 / 15 volts (impédance de 2,2 kΩ )
Broche 4: Sortie logique fonctionnement sur batteries -
Tension 0 / 15 volts (impédance de 2,2 kΩ )
Broche 5: GND (masse commune)
Broche 6: Sortie Buzzer à 7,5 kHz (Collecteur ouvert)
Broche 7: Sortie fonctionnement sur réserve batteries(Collecteur ouvert, actif à l'état bas)
Broche 8: GND (masse commune)
Broche 9: Sortie fonctionnement sur batteries (Collecteur ouvert, actif à l'état bas)
Toutes les broches sont isolées galvaniquement des circuits de l'onduleur.
LOGICIEL DE SURVEILLANCE ET D'EXPLOITATION 'UPS LINK' - MODE D'EMPLOI
Branchement
L'onduleur est équipé d'une prise RS232 de type DB9 femelle (12) dédiée à la surveillance et à
l'exploitation des informations électriques et événementielles liées au fonctionnement du HF TOP LINE.
Le cordon RS232 devra être raccordé entre la DB9 de l'onduleur [12] située au dos de l'onduleur et le
port série de votre micro-ordinateur avec un cordon RS232. Le logiciel 'UPS LINK' pour WINDOWS(*)
présente un ensemble de menus et de fonctions assurant la mise en forme des données.
Installation du logiciel 'UPS LINK' pour WINDOWS(*)
Pour installer le logiciel 'UPS LINK' exécutez la procédure ci-dessous en respectant les séquences:
1. Démarrez votre micro-ordinateur et lancer Windows(*).
2. Introduisez la disquette d'installation, fournie en dotation avec l'onduleur, dans le lecteur A.
3. Sélectionner Fichier / Exécuter à partir du menu principal.
4. Dans la ligne de commande, Tapez A:\SETUP puis sélectionnez OK.
5. La fenêtre de dialogue 'Select Directories' (Sélection Répertoires) apparaît et propose par défaut
le répertoire dans lequel seront installés les fichiers du programme. Sélectionnez OK.
6. Une fenêtre d'information apparaît et vous demande de confirmer le commencement de
l'installation. Sélectionnez OK pour commencer ou 'CANCEL' pour abandonner l'installation.
7. 7. Quand l'installation est terminée, un groupe nommé 'Meta System UPS LINK' est créé. Ce
groupe contient deux icônes:
- Meta System UPS LINK
- Meta System UPS LINK Uninstaller : Programme pour éliminer l'installation effectuée.
Vérifiez que le cordon RS232 soit bien raccordé entre l'onduleur et un port série de votre micro-
ordinateur puis lancer le programme 'UPS LINK' (double-clique à l'aide de la souris sur l'icône Meta
system UPS LINK).
(*) WINDOWS est une marque déposée par Microsoft Corporation.
Pour installer le logiciel 'UPS MANAGEMENT SOFTWARE', consultez le manuel joint
avec le CD-ROM.

TEST BATTERIES

Lorsque l'onduleur HF TOP LINE est en fonctionnement normal sur secteur, le test batteries peut être
exécuté de trois manières différentes :
: Programme de Surveillance et d'Installation.
35
1 2 3 4 5
6 7 8 9
