VERSION A ARMOIRE UNIQUE
L'onduleur présente à l'arrière les raccordements suivants•
• Fiche 'ENTREE / SORTIE' [9]. A brancher avec le boîtier de raccordement que vous trouverez
dans le sachet des accessoires et précédemment câblé.
• Interface 'RS232' [12]. De type DB9 (9 broches femelles), ce connecteur permet une liaison
'intelligente' entre l'onduleur et un poste informatique. Nous vous conseillons de l'utiliser avec
le logiciel de surveillance et d'exploitation 'UPS LINK'.
• Interfaces 'COMMANDE A DISTANCE / NIVEAUX LOGIQUES' [13]. 2 ports de communication
de type DB9 (9 broches mâles) à utiliser avec leurs périphériques associés (en options).
Procédure d'installation:
1) Positionnez l'onduleur de manière à ne pas obstruer la grille de ventilation à l'arrière de la
machine.
Si le boîtier de raccordement est pré câblé les points 2) et 3) ne doivent pas être considerés,
sinon procédez comme suit:

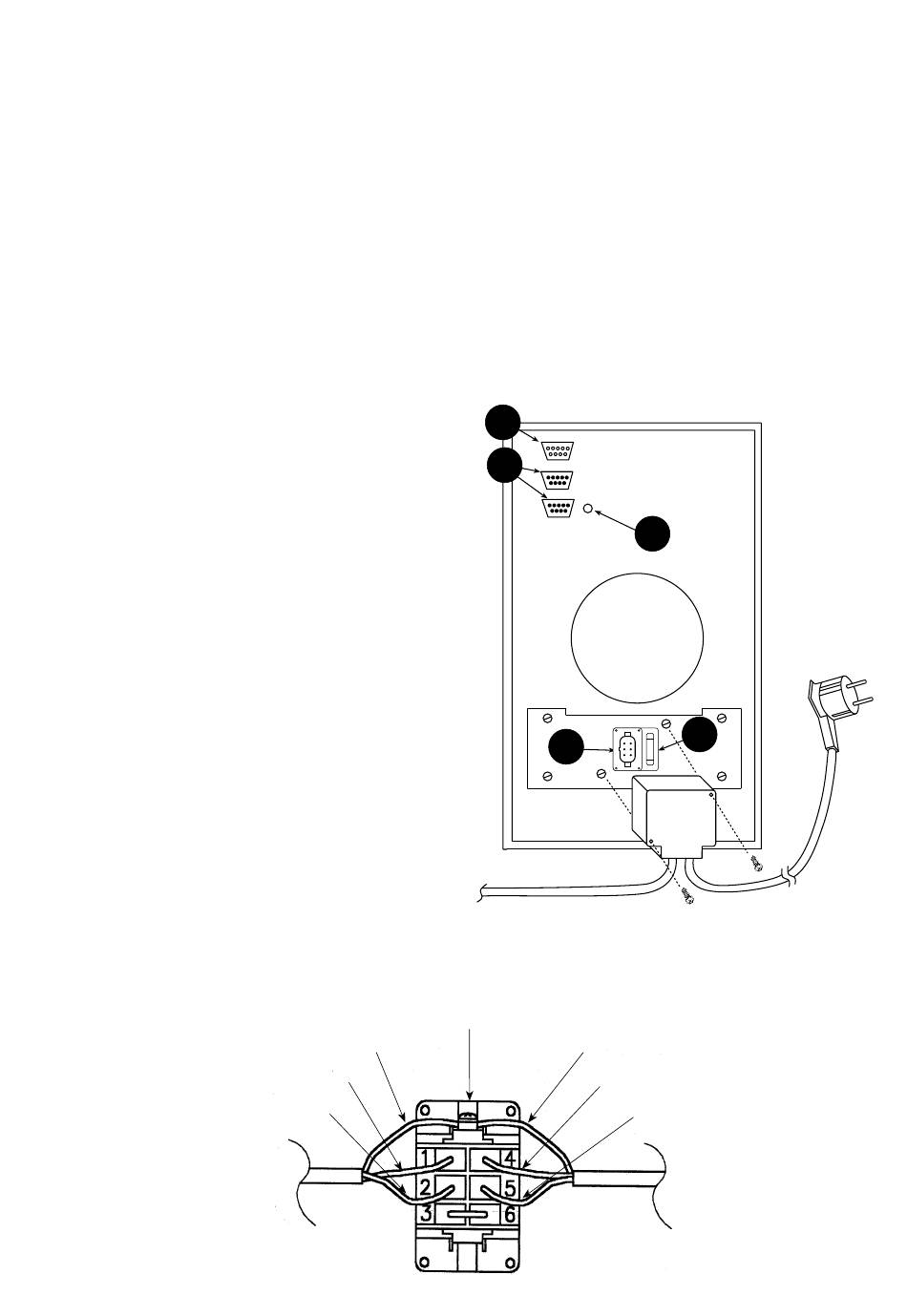

2) Câblez le connecteur 'Entrée / Sortie' en
dotation comme l'indique la Figure 2. Les
câbles amont et aval doivent être d'une
section interne supérieure ou égale à 2,5
mm .
2
3) Placez le connecteur 'Entrée / Sortie' à
l'intérieur du boîtier de raccordement puis
fixez-le avec les vis prévues à cet effet.
Les câbles devront être immobilisés à
l'aide du serre-fils (Fig. 3).
4) Enlevez le couvercle de protection de la
fiche 'ENTREE / SORTIE' [9], enlevant la
vis de fixation.
5) Branchez le boîtier de raccordement pré
câblé sur la fiche [9] au dos de l'onduleur et
fixez-le au châssis avec les vis prévues
à cet effet (Fig. 1).
6) Après vous êtes assuré que tous les
matériels soient en position 'ARRET',
raccordez-les à l'onduleur.
7) Branchez la fiche d'alimentation sur une
prise '2 pôles + TERRE' adéquate à la
tension et au courant requis.
Fig. 2
Câble de sortie
(à la charge)
Borne n° 1 SORTIE PHASE
Borne n° 2 SORTIE NEUTRE
Aux utilisateurs
CONNECTEUR D'ENTREE - SORTIE
Vue côté introduction des fils
Mise à la terre
Fil jaune-vert
Fil marron
Fil bleu
29
12
13
11
9
Fil jaune-vert
Fil bleu
Fil marron
Borne n° 4 ENTREE NEUTRE
Borne n° 5 ENTREE PHASE
Fig. 1
A brancher
sur secteur
10
Câble d'entrée
(à la ligne électrique)
