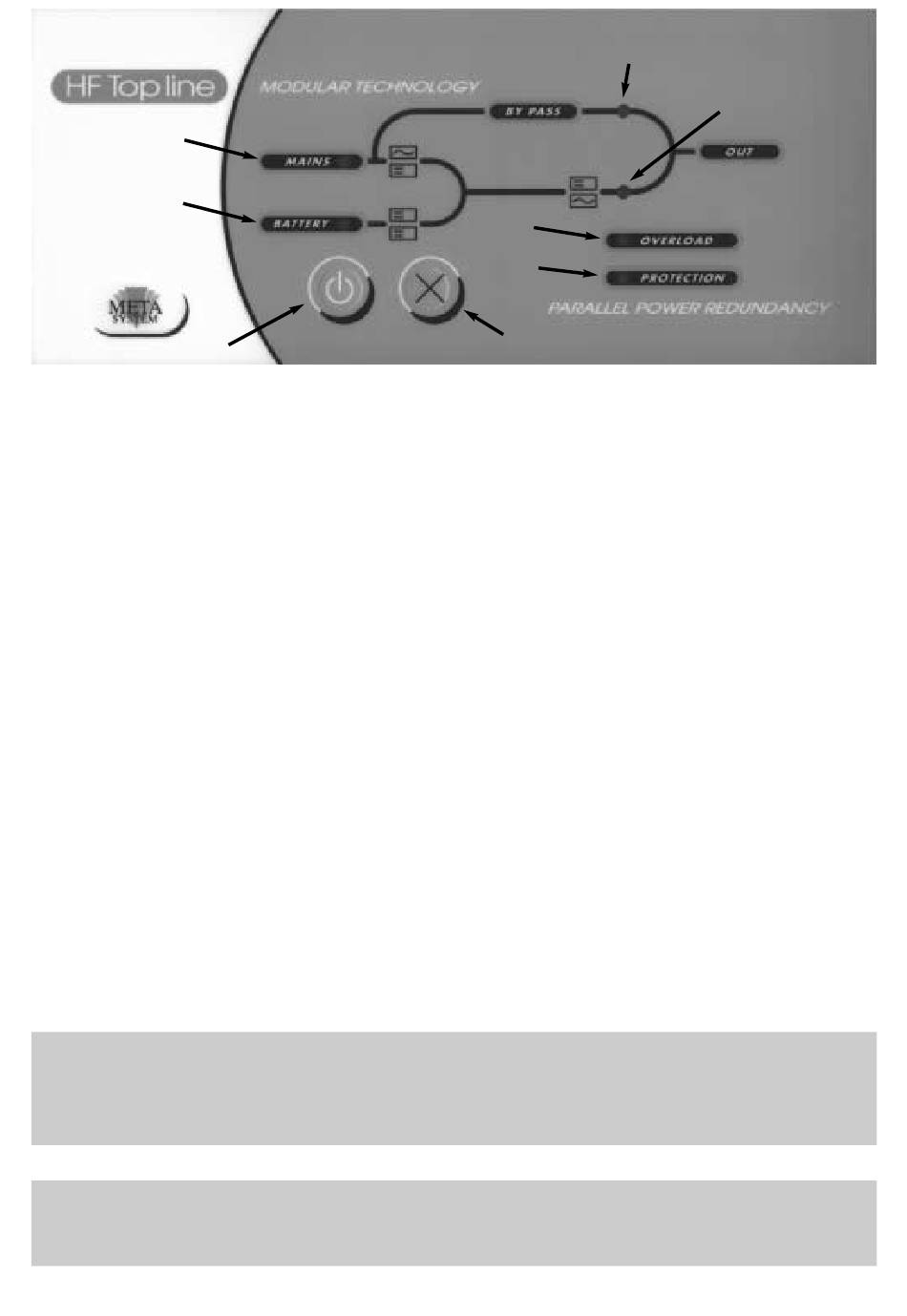

LÉGENDA
1
BOTÃO DE ON/OFF
2
BOTÃO SILENCIADOR DO BEZOURO E ACTIVAÇÃO DO TESTE À BATERIA
3
LED VERDE MAINS (presença de rede)
4
LED AMARELO BATTERY (funcionamento pela bateria)
5
LED VERMELHO PROTECTION (anomalia de funcionamento)
6
LED VERMELHO OVERLOAD (pré-aviso de sobrecarga, ou sobrecarga)
7
LED AMARELO BY-PASS
8
LED VERDE INVERSOR
9
FICHA DE ENTRADA/SAÍDA
10 FUSÍVEL DE ENTRADA
11 BOTÃO SERVICE (funções especiais)
12 FICHA DE INTERFACE COM O COMPUTADOR RS232
13 FICHA PARA COMANDO À DISTÂNCIA e INTERFACE DE NÍVEIS LÓGICOS
14 PARAFUSOS DE LIGAÇÃO À TERRA ARMÁRIO DE BATERIAS (armário duplo)
15 CABO DE LIGAÇÃO AO ARMÁRIO DE BATERIAS (armário duplo)
16 PARAFUSO DE APERTO DO CONECTOR DE BATERIAS (armário de baterias)
17 CONECTOR PARA LIGAÇÃO DA UPS (armário de baterias)
INSTALAÇÃO
As UPS série HF TOP LINE dividem-se em duas versões diferentes:
uma com armário único, disponível nos modelos 910, 920, 930 e 940 e uma com Armário Duplo,
disponível nos modelos 940/2, 950/2, 960/2, 970/2 e 980/2.
Por motivos de segurança‚ é aconselhável não alterar os cabos fornecidos, além disto, é
necessário garantir que na tomada da rede, na qual se efectua a ligação da UPS têm uma
perfeita ligação ao circuito de terra.
A tomada de alimentação da rede ou o dispositivo de seccionamento, devem ser instalados
nas proximidades do equipamento e devem ser facilmente acessíveis.
