COUVERCLE EN PLASTIQUE
VERSION A DEUX ARMOIRES

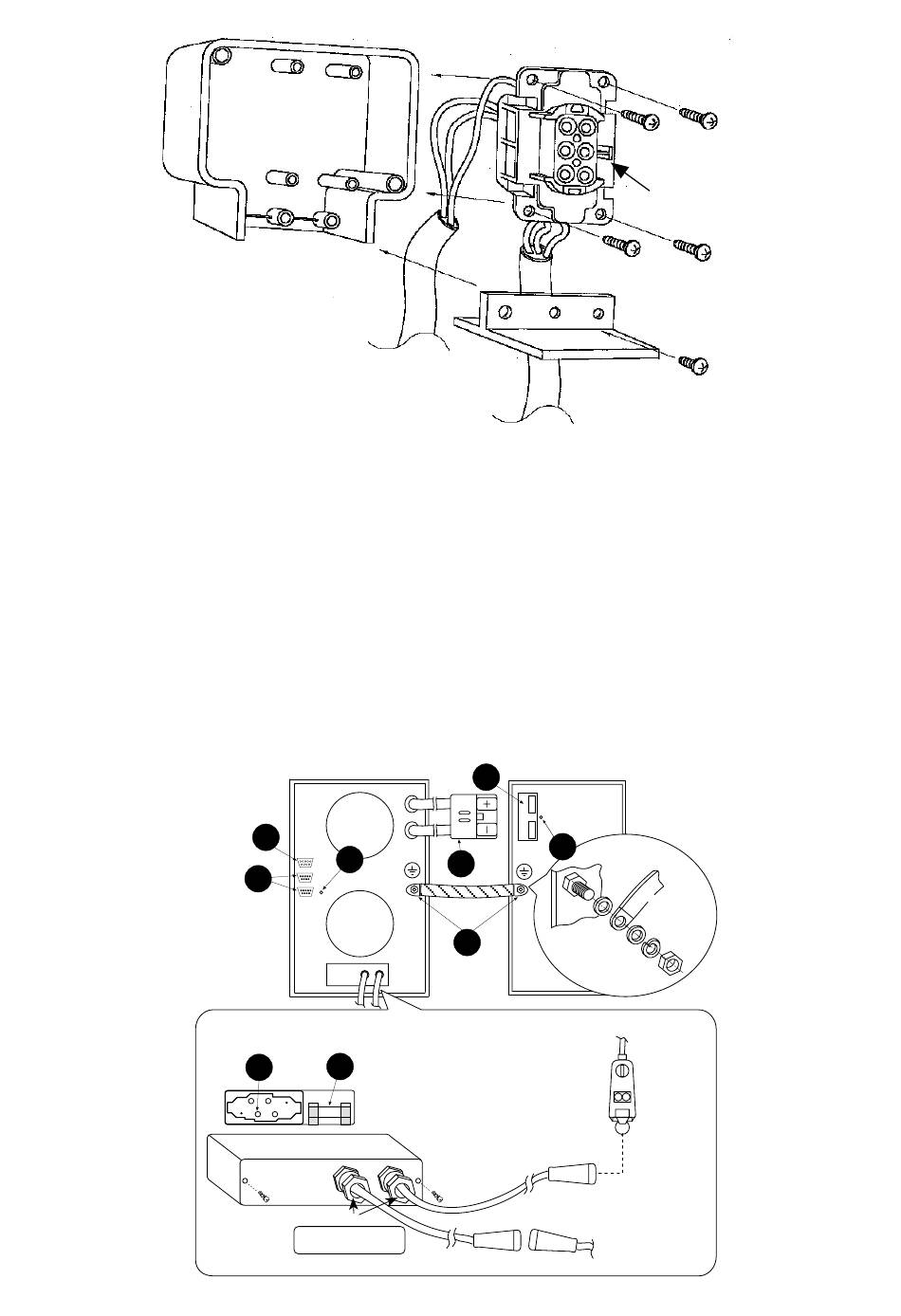

L'onduleur présente à l'arrière les raccordements suivants:
Armoire Onduleur:
• Fiche 'ENTREE / SORTIE' [9]. A brancher avec le boîtier de raccordement que vous trouverez
dans le sachet des accessoires et précédemment câblé.
• Interface 'RS232' [12]. De type DB9 (9 broches femelles), ce connecteur permet une liaison
'intelligente' entre l'onduleur et un poste informatique.
avec le logiciel de surveillance et d'exploitation 'UPS LINK'.
• Interfaces 'COMMANDE à DISTANCE / NIVEAUX LOGIQUES' [13].
2 ports de communication de type DB9 (9 broches mâles) à utiliser avec leurs périphériques
associés (en options).
• Câbles de branchement à l'Armoire Batteries avec connecteur [15].
• Fixation du câble de 'MISE à la TERRE' de l'armoire batteries [14].
CONNECTEUR ENTREE - SORTIE
Assemblage
ARMOIRE ONDULEUR
12
11
13
9 10
SERRE-FILS
POUR FIXER LES CABLES, VISSEZ
LES SERRE-FILS DANS LE SENS
DES AIGUILLES D'UNE MONTRE
SERRE-FIL
Nous vous conseillons de l'utiliser
ARMOIRE BATTERIES
17
16
15
RONDELLE
LAITON
GAINE CUIVRE
14
ENTREE ALIMENTATION
PRISE DE SECTEUR
FICHE AUX
NORMES
CEE 2P+T
SORTIE POUR APPAREILS
DE PUISSANCE CONNECTES
PRISE AUX NORMES
A L'ONDULEUR
FICHE AUX NORMES
CEE 2P+T
CEE 2P+T
30
CONNECTEUR
Encoche de
référence
GAINE CUIVRE
RONDELLE LAITON
RONDELLE GROVER
ECROU
PRISE AUX
NORMES
CEE 2P+T AVEC
SECTIONNER ET
FUSIBLE (32 A)
Fig. 3
Fig. 4
