Anmerkungen:
- Die Messung dauert maximal ca. 32 S. Die Messung kann mithilfe der Taste ESC unterbrochen
werden.
- In Einrichtungen, in denen Fehlerstrom-Schutzschalter mit Nennstrom 30mA verwendet wurden,
kann es dazu kommen, dass die Summe des Leckstroms und des Messstroms ein Ausschalten des
RCD verursacht. In diesem Fall sollte versucht werden, den Leckstrom des geprüften Netzes zu ver-
kleinern (z. B. Energieempfänger abschalten).
Zusätzliche Informationen, die auf dem Messgerät angezeigt
werden
Mitteilungen über Fehler und Informationen wie für die Messung im Stromkreis L-N i L-L.
2.8
Messung des Erdungswiderstands
Das Messgerät MPI-502 kann man als Orientierung fpr die Messung des Erdungswiderstzandes
verwenden. Zu diesem Zweck nutzt man als Behelfsspannungsquelle, welche die Erzeugung des

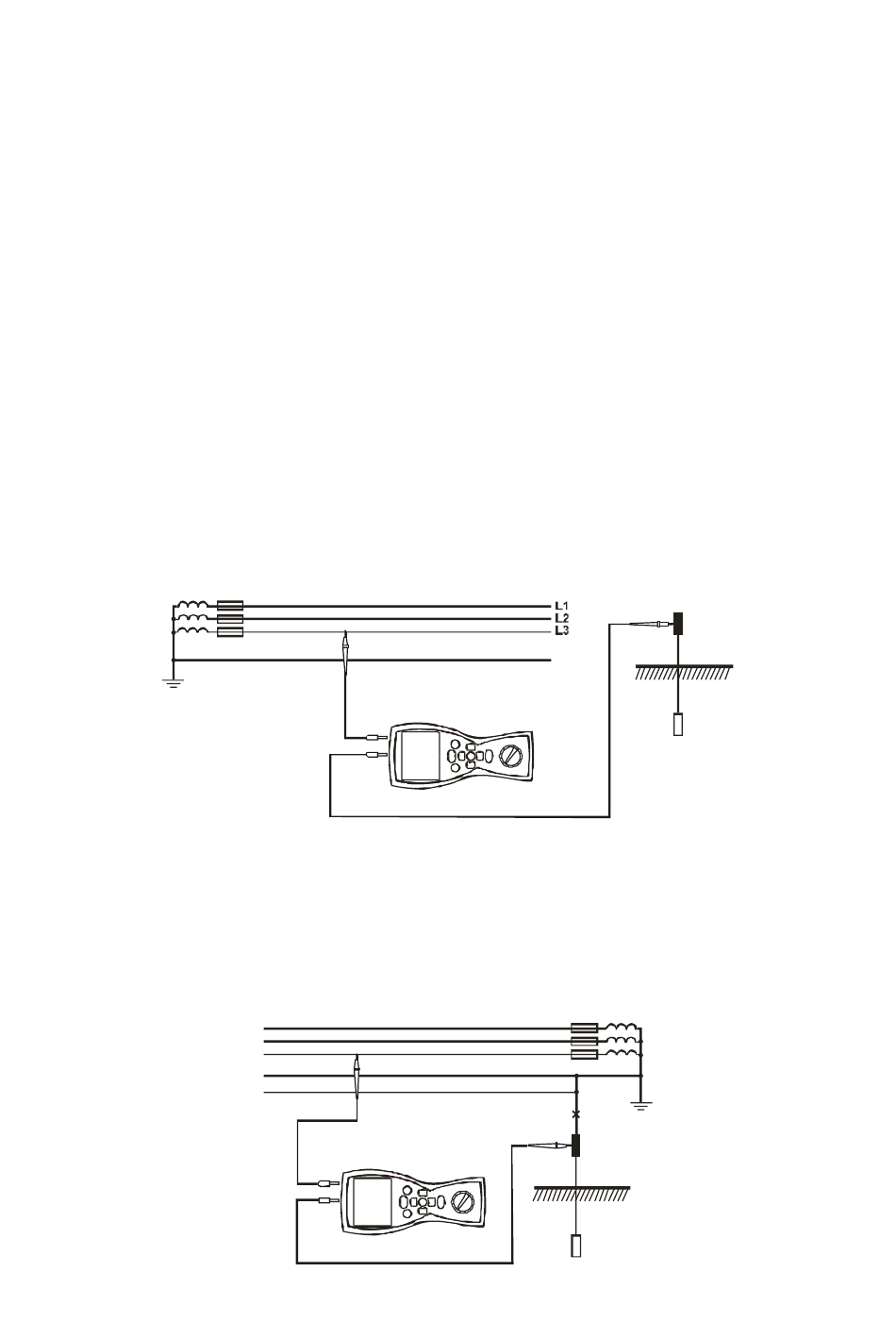

Meßstromes ermöglicht, die Phasenleitung des Netzes. Auf der nachfolgenden Abbildung wird die
Anschlussart für das Messgerät bei solch einer Messung für die Netze TN-C, TN-S und TT darge-
stellt, Drehschalter der Funktionswahl muß in die Position Z
Während der Erdungsmessungen muss man sich mit den Schaltverbindungen der Erdung mit der
Installation vertraut machen. Für die Richtigkeit der Messungen muss die zu prüfende Erdung von der
Installation abgetrennt sein (der Leitungen N und PE). Wenn man die Erdung messen will, z.B. im
Netz TN-C-S und gleichzeitig die Phase dieses gleichen Netzes als Behelfsstromquelle nutzt, ist die
Leitung PE und N von der zu messenden Erdung zu trennen (nachstehende Abbildung). Im umge-
kehrten Fall misst das Messgerät einen falschen Wert (der Meßstrom wird nicht nur durch die zu
messende Erdung fließen).
16
Rr
L1
L1
L2
L3
N
PE
L
PE
MPI-502 – BEDIENUNGSANLEITUNG
L-PE
L
PE
Trennen
eingestellt sein.
N(PEN)
Ru
Rr
Ru
