Anmerkungen und Informationen werden durch das Messgerät wie im Punkt 2.8.1 angezeigt.
2.9.3 Automatische RCD-Parametermessung
Das Gerät ermöglicht eine automatische Durchführung der Messung der Auslösezeit t
Schalters sowie der Messung der Auslösestroms I
. In diesem Modus ist es nicht nötig jedes Mal die Messung mit der START-Taste zu
widerstands R
E
betätigen und die Aufgabe der die Messung durchführenden Person besteht darin, die Messung ein-
malig durch Drücken der START-Taste zu betätigen und RCD nach jedem Ansprechen anzuschalten.
Im Messgerät MPI-502 gibt es zwei Auswahlmöglichkeiten im Menü für die Betriebsarten AUTO:
- Betriebsart FULL
- Betriebsart STANDARD
Die Wahl der Betriebsart wurde im Kapitel 2.2 beschrieben.
2.9.3.1 Betriebsart FULL
22
Wenn sich die angezeigten Parameter von den geforderten unter-
scheiden, sind sie entsprechend dem nachfolgenden Algorithmus und
gemäß dem bei der Einstellung der allgemeinen Parameter beschrie-
benen Regeln einzustellen.
MPI-502 – BEDIENUNGSANLEITUNG
, der Berührungsspannung U
A

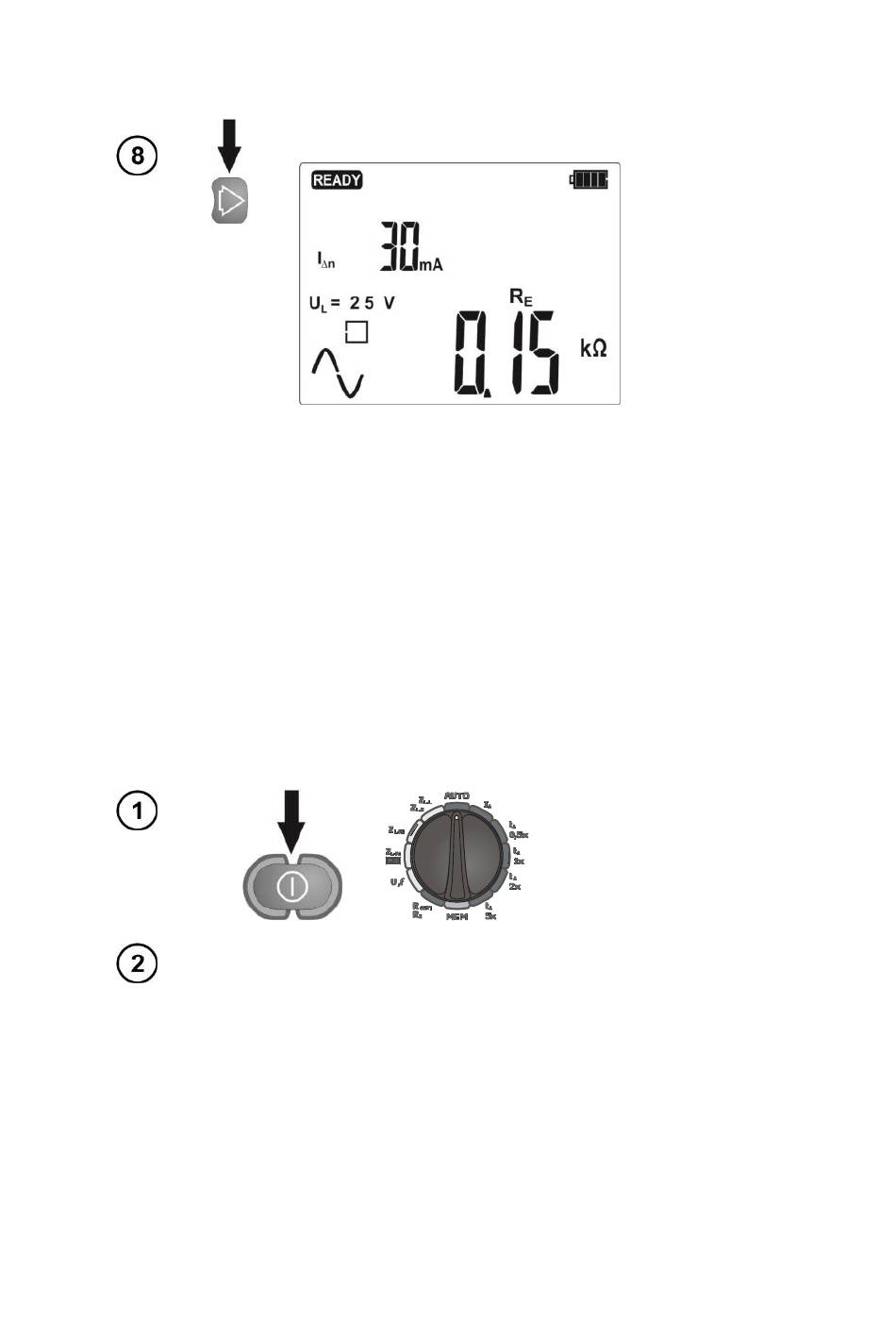

Messgerät einschalten.
Drehschalter der Funk-
tionswahl in die Positi-
on AUTO einstellen.
Berührungs-
spannung
U
B
Widerstand
des Schutz-
für
leiters
RCD -
R
E
des RCD-
A
und des Erdungs-
B
