Anmerkungen:
Nach Feststellung der Phasenspannung auf der PE-Schutzleitung muss die Messung so-
fort abgebrochen werden und der Fehler in der Installation beseitigt werden.
- Es ist wichtig sicherzustellen, dass man während der Durchführung der Messung auf einem nicht
isolierten Boden steht, da sonst das Ergebnis fehlerhaft werden kann.
- Schwellenwert, bei dessen Überschreitung die Signalisierung der Überschreitung der zulässigen
Spannung auf der Leitung PE ausgelöst wird, beträgt ca. 50 V.
2.7
Messung der Kurzschlussschleifenparameter
Falls es im geprüften Netz Fehlerstrom-Schutzschalter gibt, so sollten diese für die Zeit
der Messung überbrückt werden (Umführung). Dabei gilt jedoch zu beachten, dass auf
diese Art und Weise werden im gemessenen Kreis Änderungen eingeführt und die Ergeb-
nisse minimal von den realen Ergebnissen abweichen können.
Nach jeder Messung sollten die in der Installation für die Zeit der Messungsdurchführung
eingeführten Änderungen zurückgezogen werden und die Funktion des Fehlerstrom-
Schutzschalters geprüft werden.
Die obere Anmerkung betrifft Impedanzmessungen der Kurzschlussschleife unter Anwen-
dung der Funktion Z
Die Impedanzmessungen der Kurzschlussschleife mit Wechselrichtern sind nicht effizient
und die Messergebnisse nicht zuverlässig. Dies ergibt sich aus Veränderungen der inter-
nen Impendanz des Wechselrichters beim Betrieb. Die Impedanzmessungen der Kurz-
schlussschleife sollen nicht direkt hinter den Wechselrichtern durchgeführt werden.
2.7.1 Wahl der Leitungslänge
RCD nicht.
L-PE
Die Parameter sind gemäß dem nachfolgenden Algorith-
mus und den beim Einstellen der allgemeinen Parameter
beschriebenen Regeln einzustellen.
ACHTUNG: Die Leitungen WS-05 und WS-01 werden
durch das Messgerät erkannt und dann gibt es keine Aus-
wahlmöglichkeit für die Leitungslänge (das Symbol
angezeigt). Werden Leitungen verwendet, die am Ende Ba-
nanenstecker haben, muss man vor Beginn der Messung
MPI-502 – BEDIENUNGSANLEITUNG

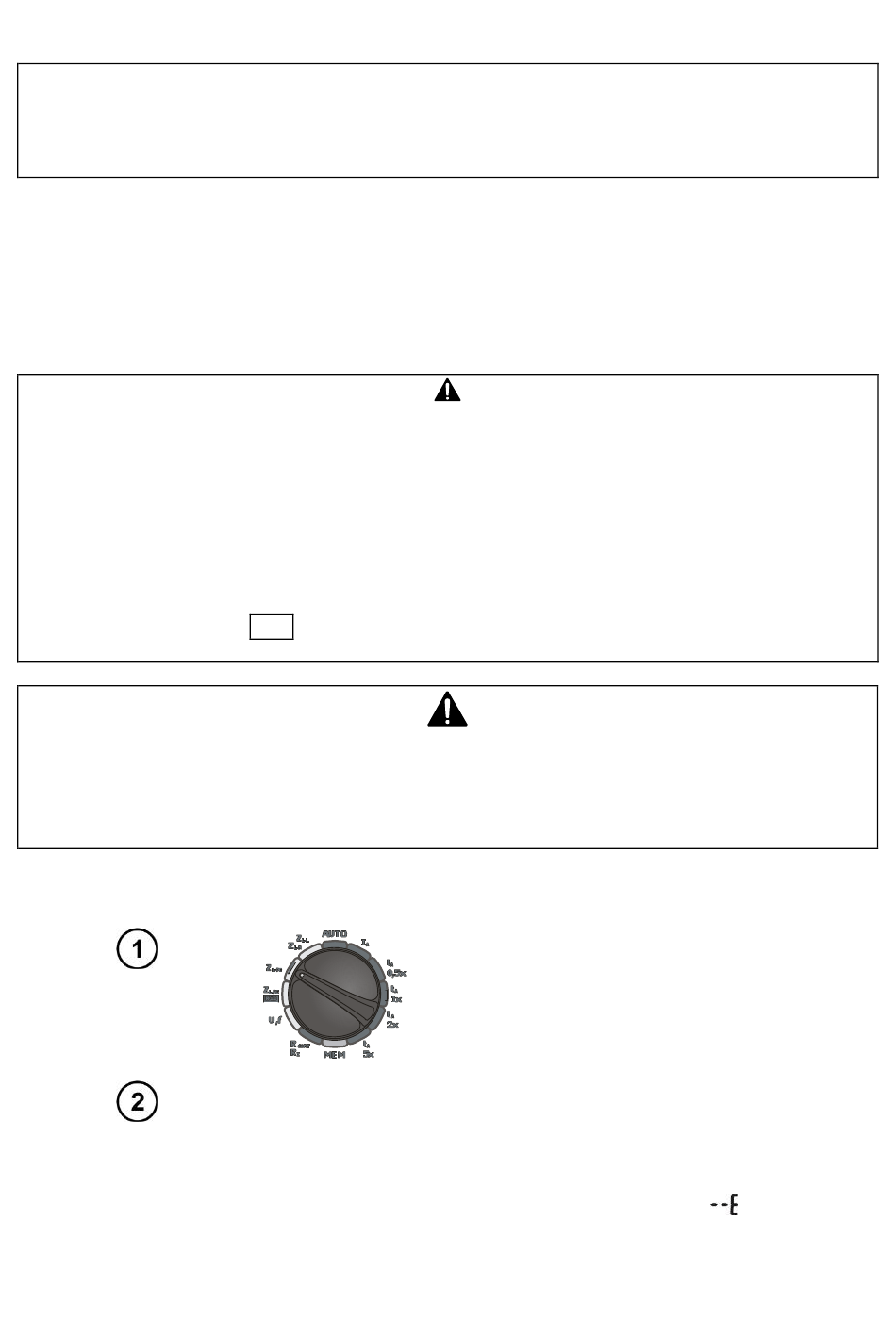

WARNUNG:
Drehschalter auf einen der Mess-
bereiche für die Impedanz der
Schleife einstellen.
wird
9
