Anschließen, Hochlauf; Anschließen - Siemens SIMOVERT MASTERDRIVES Betriebsanleitung

Parametrierung
8.5.2 Anschließen, Hochlauf
8.5.2.1 Anschließen
Anschließen über
Kabel
100.0A 380.0 V 00
#-300.000Hz
*-300.000Hz
Betrie b
Fault
Run
I
O
P
USS-Bus
Jog 7 8 9
4 5 6
1 2 3
0 +/-
Reset
OP1S
5
9
4
8
3
7
2
6
1
OP1S-Seite:
9-polige SUB-D Buchse
Aufstecken auf
Einspeiseeinheit
Kompakt PLUS
8-24
Es gibt folgende Möglichkeiten zum Anschluss des OP1S an die
Geräte:
♦ Anschließen über Kabel 3 m oder 5 m (z. B. als Handeingabegerät
zur Inbetriebsetzung)
♦ Anschließen über Kabel mit Einbau des OP1S in eine Schranktür
über Adapter
♦ Aufstecken auf MASTERDRIVES-Geräte der Bauform Kompakt (für
Punkt-zu-Punkt-Kopplung oder Buskonfiguration)
♦ Aufstecken auf MASTERDRIVES-Geräte der Bauform Kompakt
PLUS (für Buskonfiguration)
Das Kabel wird auf die Sub-D-Buchse X103 bei Geräten der Bauform
Kompakt PLUS bzw. auf die Sub-D-Buchse X300 bei Geräten der
Bauform Kompakt und Einbaugerät aufgesteckt.
Verbindungskabel
5
4
3
2
1
Geräteseite:
9-poliger SUB-D Stecker

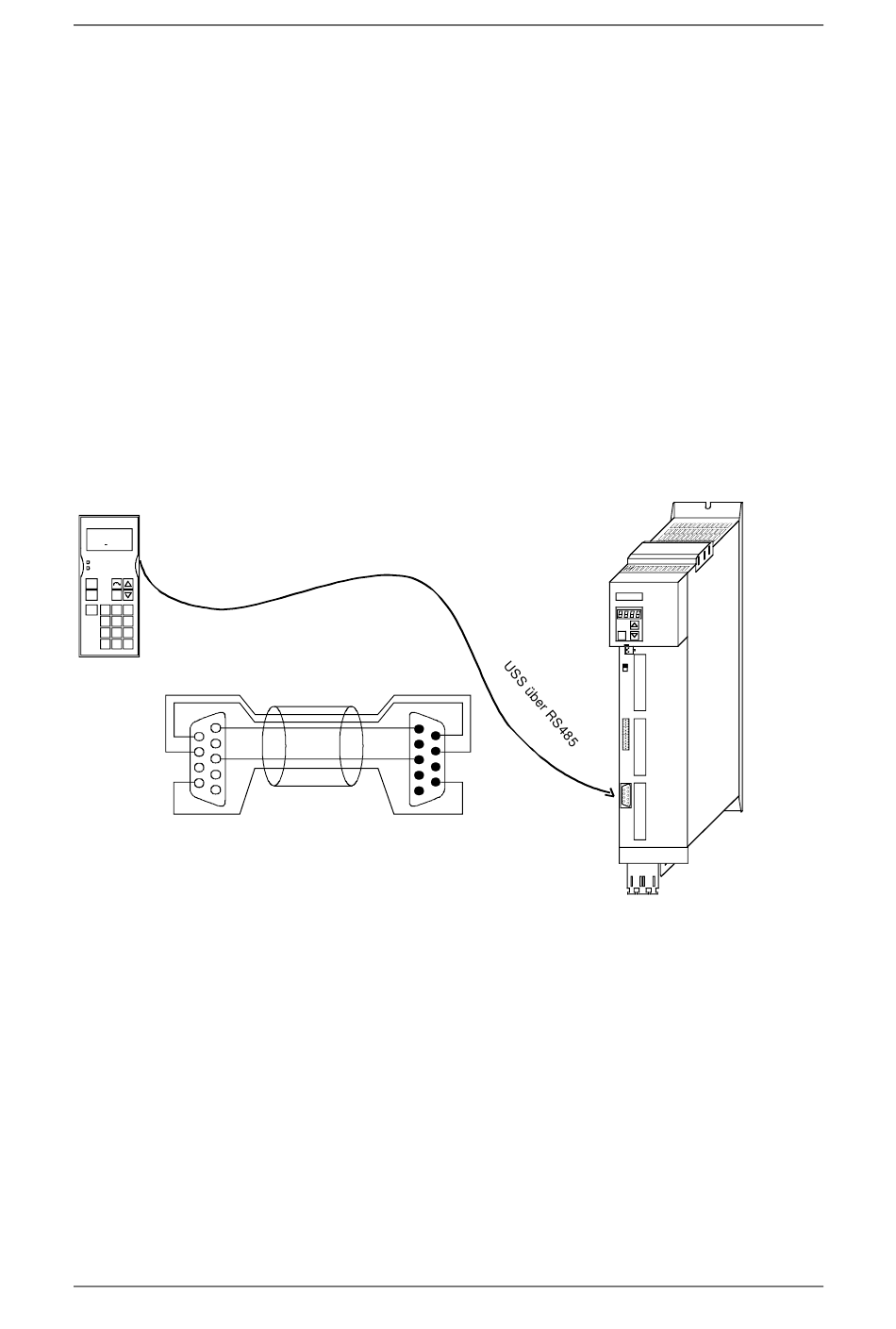

Bild 8-16 Beispiel OP1S bei Punkt-zu-Punkt-Kopplung mit Gerät Bauform Kompakt
PLUS
Bei der Kompakt Plus Einspeiseeinheit können Sie das OP1S auf die
Sub-D-Buchse X320 aufstecken und auf der Frontabdeckung
arretieren.
9
8
7
6
Betriebsanleitung
02.2008
S IE ME NS
P
A
S1
X101 B
X103 C
6SE7087-6JP60 Siemens AG
SIMOVERT MASTERDRIVES
