7.1.3 Leistungsanschlüsse für Gerätebreite 180 mm
X1 - Netzanschluss
PE U1 V1 W1
X3 - Zwischenkreis-
verschienung
X2 - Motoranschluss
PE U2 V2 W2
7-10

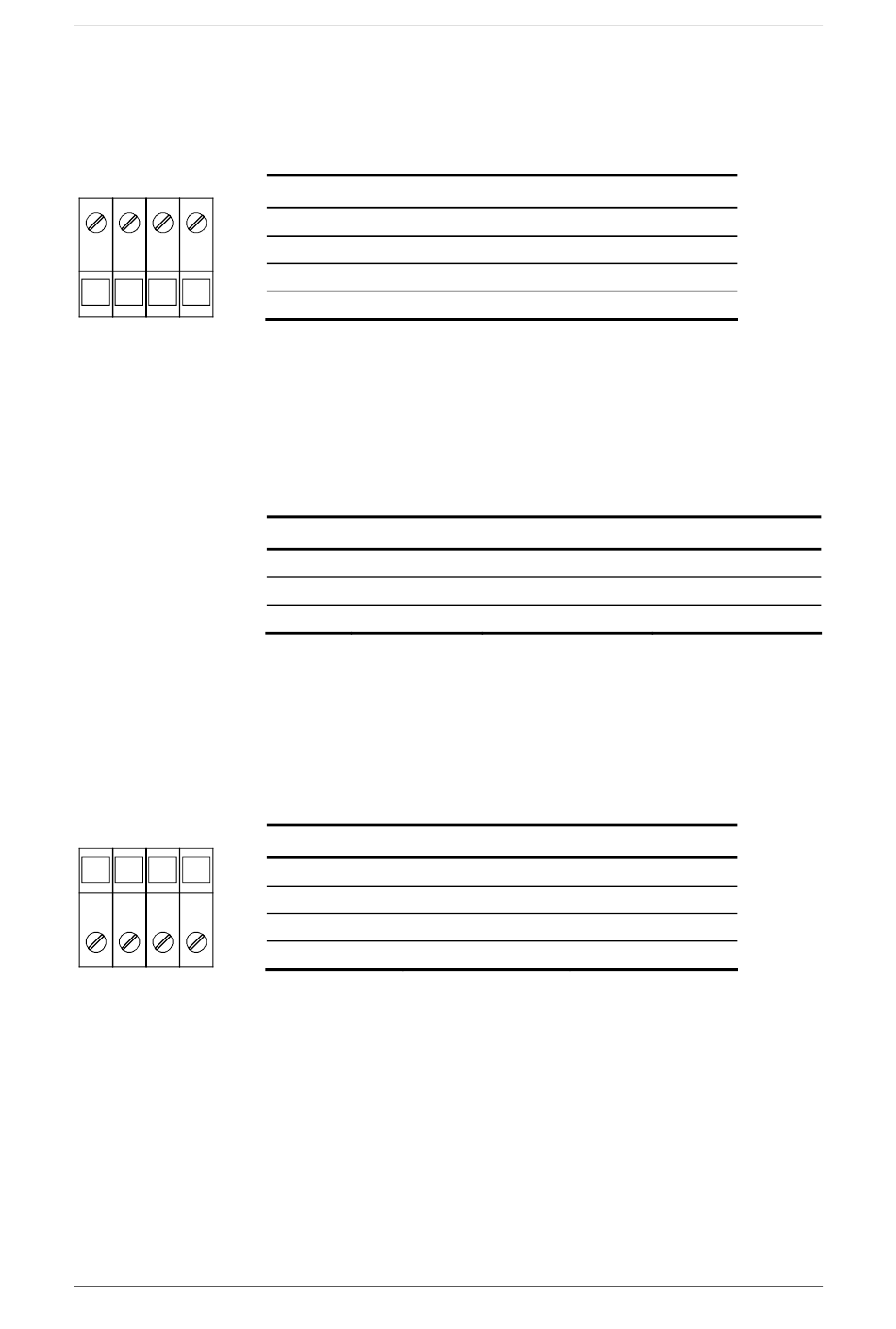

Der Netzanschluss befindet sich an der Oberseite des Gerätes auf
einem Klemmenblock.
Klemme
PE Schutzleiteranschluss
U1 / L1
V1 / L2
W1 / L3
anschließbarer Querschnitt: 25 mm
Klemme W1 befindet sich von vorne betrachtet rechts.
Tabelle 7-9 Netzanschluss
Die Zwischenkreisverschienung dient der elektrischen Verbindung der
einzelnen Geräte auf der Zwischenkreisseite. Sie ist von Bedeutung,
wenn weitere Wechselrichter mitversorgt werden sollen.
Leiter Bezeichnung
3 PE3
2 D / L-
1 C / L+
anschließbarer Querschnitt: Schiene "Elektrokupfer verzinnt" 3x10 mm,
abgerundet nach DIN46433 (EN 13601)
Leiter 1 befindet sich im eingebauten Zustand vorne.
Tabelle 7-10 Zwischenkreisverschienung
Der Motoranschluss befindet sich auf der Unterseite des Gerätes auf
einem Klemmenblock.
Klemme
PE Schutzleiteranschluss
U2 / T1
V2 / T2
W2 / T3
anschließbarer Querschnitt: 16 mm
Klemme PE befindet sich von vorne betrachtet links.
Tabelle 7-11 Motoranschluss
Die Motorleitungen müssen Sie nach VDE 298 Teil 2 dimensionieren.
Nach der Montage des Steckers muss der Schirm des Motorkabels
großflächig am Schirmbereich befestigt werden.
Bedeutung
Phase U1 / L1 3AC 380 - 480 V
Phase V1 / L2 3AC 380 - 480 V
Phase W1 / L3 3AC 380 - 480 V
2
(AWG 4), mehrdrähtig
Bedeutung
Schutzleiteranschluss
ZK-Spannung -
ZK-Spannung +
Bedeutung
Phase U2 / T1 3AC 0 V - 480 V
Phase V2 / T2 3AC 0 V - 480 V
Phase W2 / T3 3AC 0 V - 480 V
2
(AWG 6), mehrdrähtig
Betriebsanleitung
02.2008
Bereich
Bereich
DC 510 - 650 V
DC 510 - 650 V
Bereich
