X6 - Bremswider-
stand und Vorladung
Kondensatormodul
VORSICHT
GEFAHR
ACHTUNG
Siemens AG 6SE7087-6JP60
SIMOVERT MASTERDRIVES

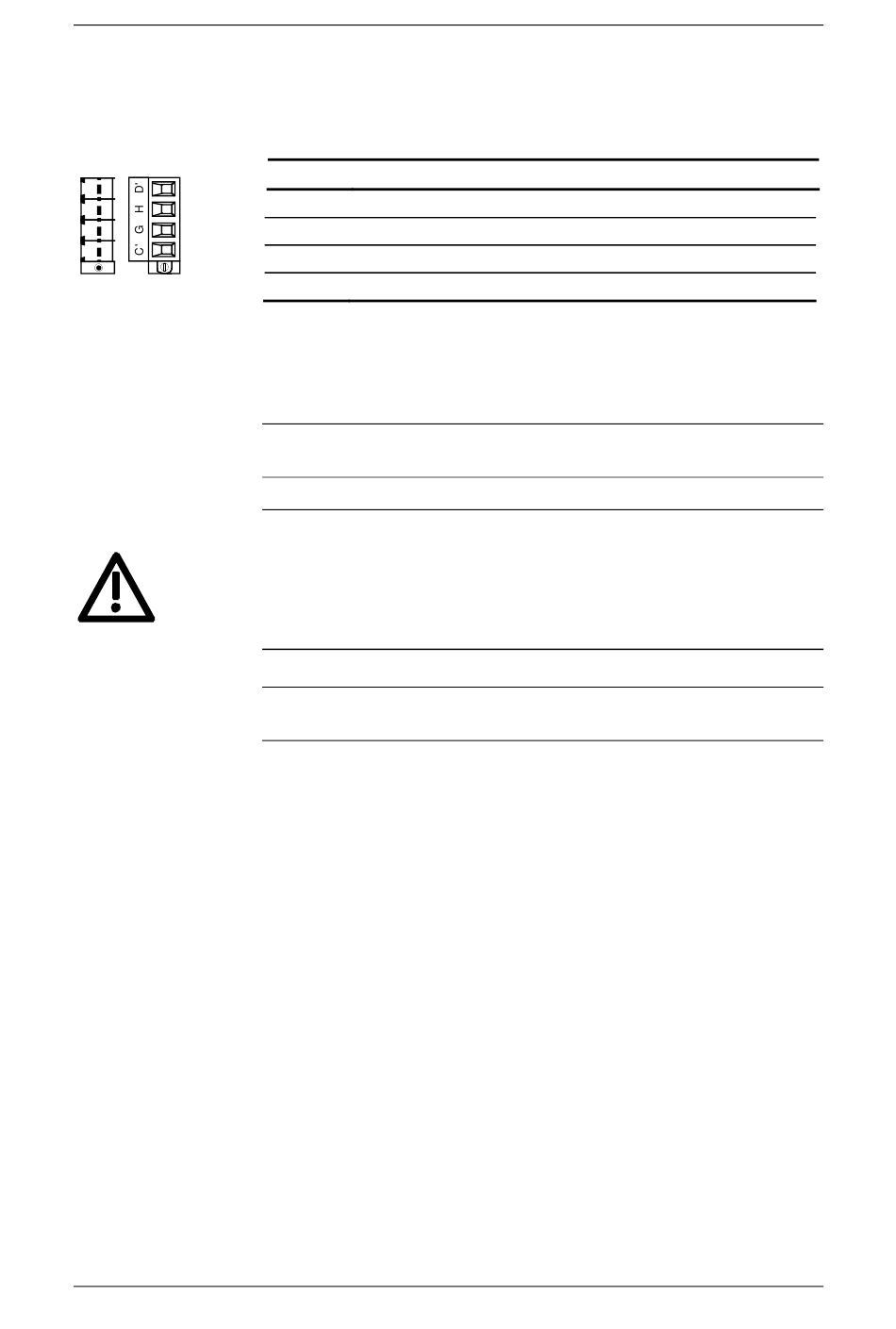

Der Anschluss für den externen Bremswiderstand und die Vorladung
des Kondensatormoduls befindet sich auf der Oberseite des Gerätes.
Klemme
D´
H
G
C´
anschließbarer Querschnitt: 4 mm
Klemme C' befindet sich im eingebauten Zustand vorne.
Tabelle 7-8 Anschluss Bremswiderstand und Vorladung Kondensatormodul
Der Stecker ist am Gehäuse festzuschrauben (Rüttelfestigkeit und
Schutz gegen unbeabsichtigtes Abziehen).
♦ An den Klemmen für die Vorladung des Kondensatormoduls liegt im
Betrieb stets die volle Zwischenkreisspannung an.
♦ Während der Vorladung fließt der Ladestrom aller angeschlossenen
Kondensatormodule über die Klemmen.
♦ Aus Schutzgründen müssen an dem Anschluss X6 Leitungen mit
2
4 mm Cu verwendet werden!
Länge der Verbindungsleitung zwischen Umrichter und externen
Bremswiderstand < 15 m.
Betriebsanleitung
Bedeutung
Vorladung für Kondensatormodul
Bremswiderstand
Bremswiderstand
Vorladung für Kondensatormodul
2
(AWG 10)
Anschließen
7-9
