X6 - Anschluss
Bremswiderstand
PE H G
ACHTUNG
X7 - Vorladung
Kondensatormodul
VORSICHT
GEFAHR
Siemens AG 6SE7087-6JP60
SIMOVERT MASTERDRIVES

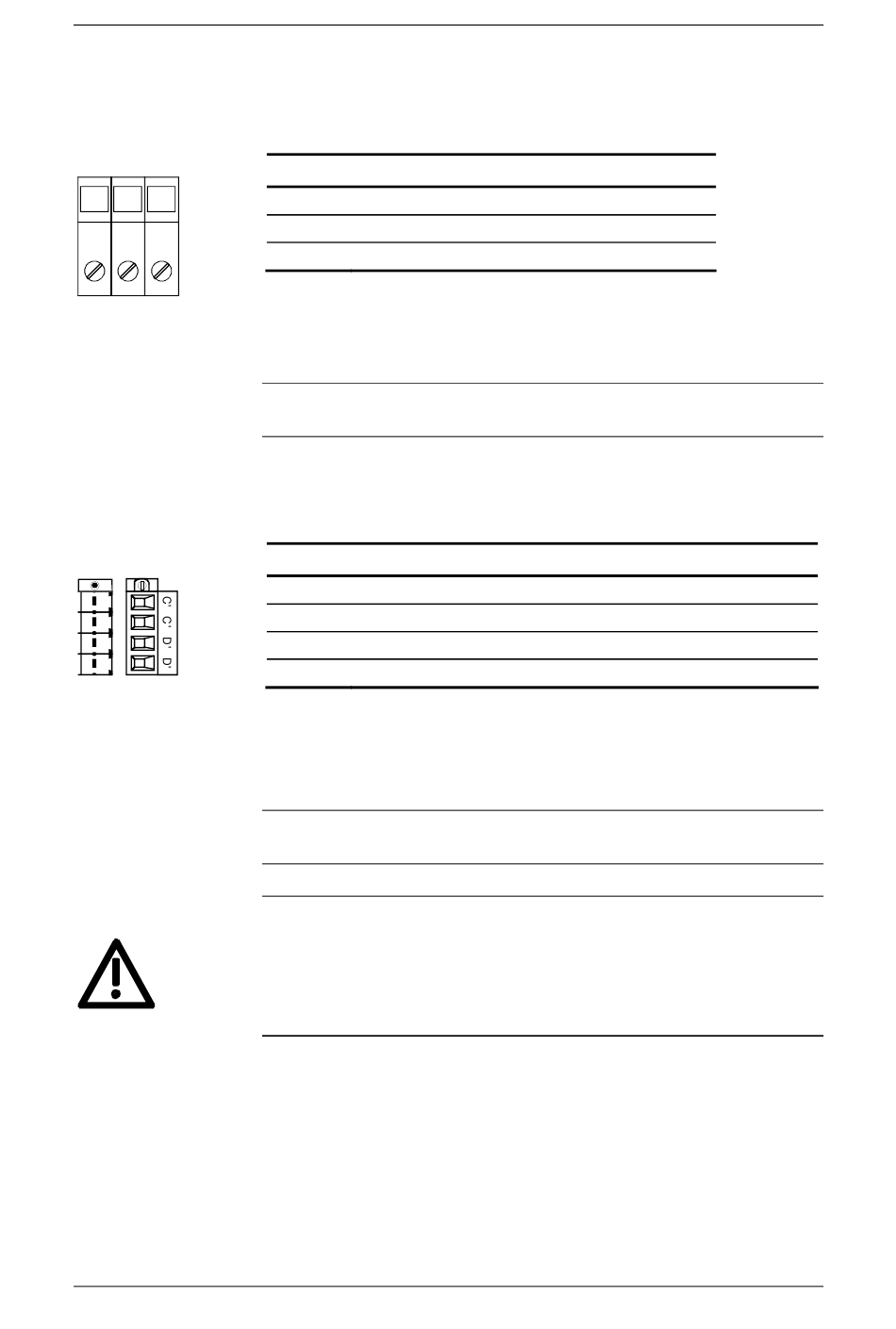

Der Anschluss für den externen Bremswiderstand befindet sich an der
Oberseite des Gerätes links neben dem Netzanschluss auf einem
Klemmenblock.
Klemme
PE
H
G
anschließbarer Querschnitt: 10 mm
Klemme PE befindet sich von vorne betrachtet links.
Tabelle 7-12 Anschluss Bremswiderstand
Länge der Verbindungsleitung zwischen Umrichter und externen
Bremswiderstand < 15 m.
Der Anschluss für die Vorladung des Kondensatormoduls befindet sich
auf der Oberseite des Gerätes.
Klemme
C´
C´
D´
D´
anschließbarer Querschnitt: 4 mm
Klemme D' befindet sich im eingebauten Zustand vorne.
Tabelle 7-13 Anschluss Vorladung Kondensatormodul
Der Stecker ist am Gehäuse festzuschrauben (Rüttelfestigkeit und
Schutz gegen unbeabsichtigtes Abziehen).
♦ An den Klemmen für die Vorladung des Kondensatormoduls liegt im
Betrieb stets die volle Zwischenkreisspannung an.
♦ Während der Vorladung fließt der Ladestrom aller angeschlossenen
Kondensatormodule über die Klemmen.
♦ Aus Schutzgründen müssen an dem Anschluss X7 Leitungen mit
2
4 mm Cu verwendet werden!
Betriebsanleitung
Bedeutung
Schutzleiteranschluss
Anschluss Bremswiderstand
Anschluss Bremswiderstand
2
(AWG 4), mehrdrähtig
Bedeutung
Vorladung für Kondensatormodul
Vorladung für Kondensatormodul
Vorladung für Kondensatormodul
Vorladung für Kondensatormodul
2
(AWG 10)
