Montage
Slotabdeckung
entfernen
Optionsbaugruppe
entfernen
Optionskartenhalter
demontieren
Optionsbaugruppe
montieren
ACHTUNG
5-8
♦ Entfernen Sie aus der Frontblende die Abdeckung des
ausgewählten Slots.
♦ Dazu müssen Sie die vier Verbindungsstellen der Abdeckung zur
Frontblende vorsichtig mit einem dünnen Messer durchtrennen.
♦ Drehen Sie zunächst die beiden Schrauben der Optionsbaugruppe
um etwa eine Umdrehung heraus.
♦ Lockern Sie die Verbindung des Systemsteckers zur
Elektronikplatine, um beim weiteren Lösen der Schrauben keine
mechanischen Spannungen auf der Optionsbaugruppe entstehen zu
lassen.
♦ Drehen Sie die Schrauben der Optionsbaugruppe heraus und
entfernen Sie die Baugruppe.
Entfernen Sie die Befestigungsschrauben des Optionskartenhalters von
den Bolzen und nehmen Sie den Optionskartenhalter aus dem Gerät.
Optionsbaugruppen können nur im Slot A und Slot B eingebaut werden.
Slot C ist vom Gerät fest vorbelegt mit dem Klemmenmodul EBV.
♦ Schieben Sie die Optionsbaugruppe von hinten in die Öffnung der
Frontblende ( ), bis die Lage des 64-poligen Systemsteckers auf
der Elektronikplatine mit der Lage der Buchse übereinstimmt.
♦ Stecken Sie die Optionsbaugruppe auf den 64-poligen
Systemstecker auf der Elektronikplatine (
♦ Schrauben Sie die Optionsbaugruppe mit den beiden Schrauben an
den Befestigungspunkten im vorderen Bereich der
Optionsbaugruppe fest (
Slot A
Slot B
Slot C

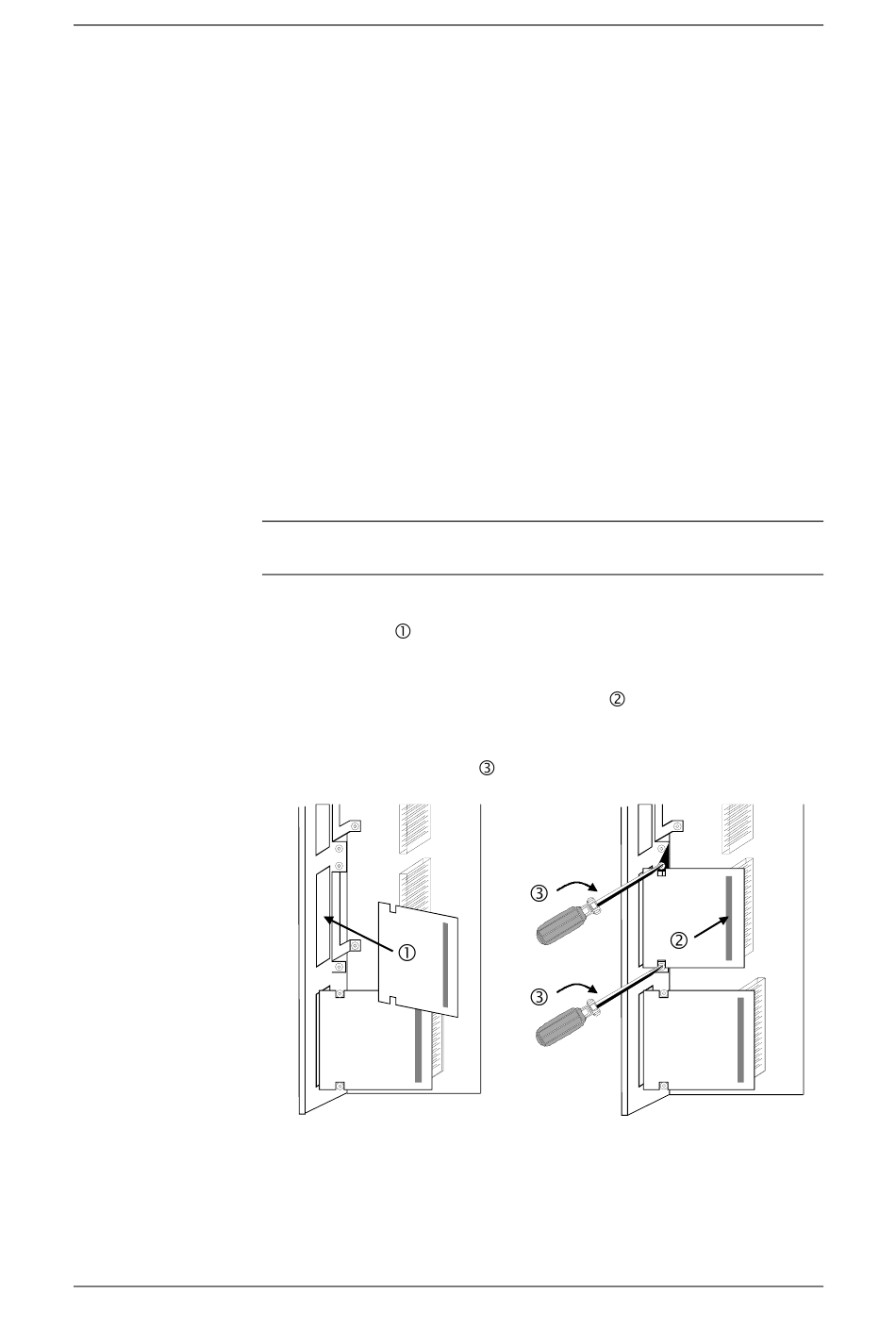

Bild 5-7 Montage der Optionsbaugruppe
).
).
