Netzanschluss X1
Zwischenkreis-
verschienung X3
PMU
DC24 V Ausgang,
RS485 (USS) X100
Busabschluss-
widerstand (USS) S1
Klemmenleiste X101
RS232/RS485 (USS) X103
Motoranschluss X2
Siemens AG 6SE7087-6JP60
SIMOVERT MASTERDRIVES
PE
SIEMENS
P
A
S1
X101 B
X103 C

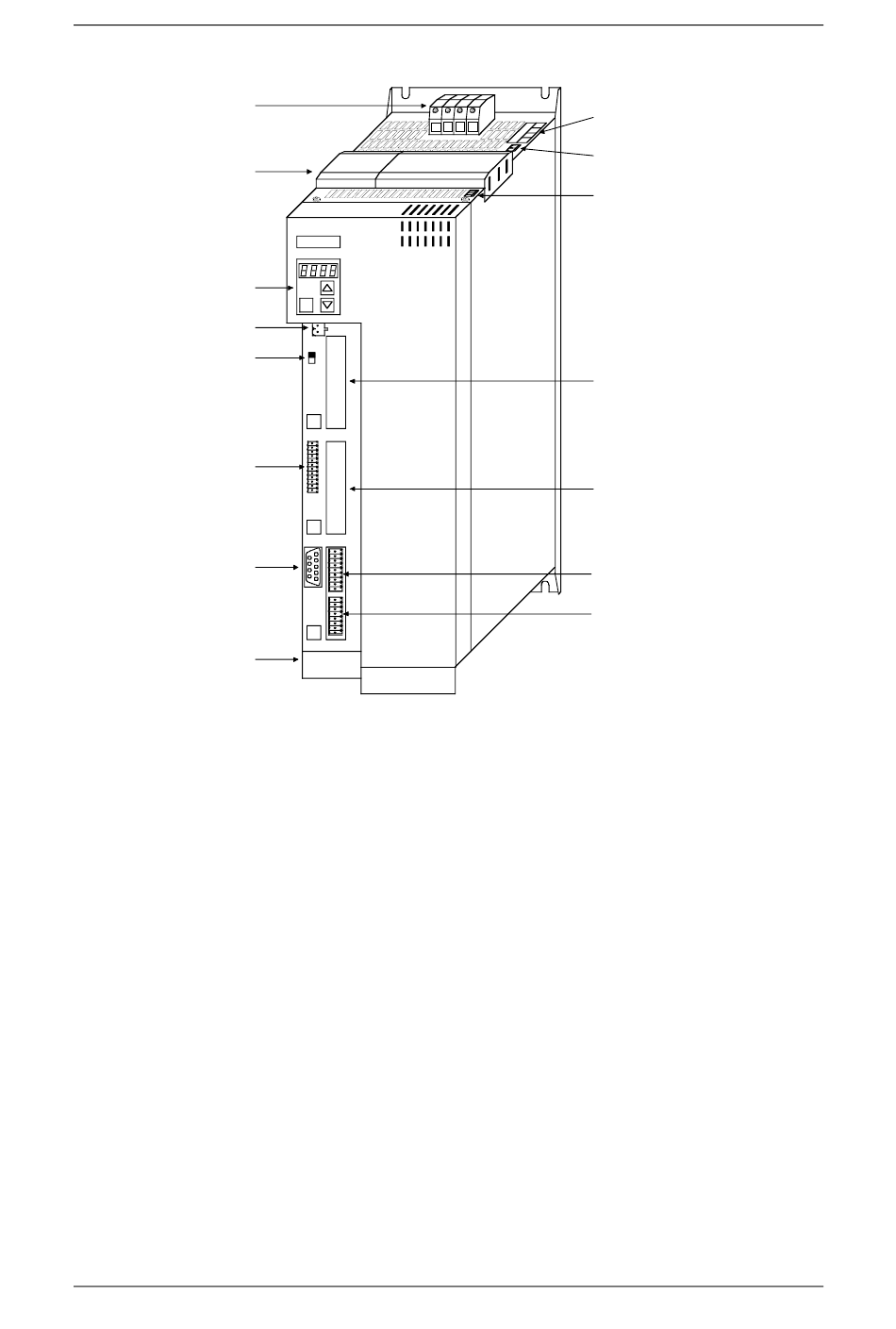

Bild 7-2 Anschlussübersicht Gehäusebreite 135 mm
Betriebsanleitung
X6 Bremswiderstand,
U1 V1 W1
X9 externe DC24 V
PE3
−
+ X533 Sicherer Halt (Option)
Slot A
Slot B
Klemmenleiste
X102
Geberanschluss
X104
Anschließen
Kondensatormodul
Einspeisung
