02.2008
7.1
Leistungsanschlüsse
WARNUNG
HINWEIS
7.1.1
Leistungsanschlüsse bis Gerätebreite 90 mm
Schutzleiter

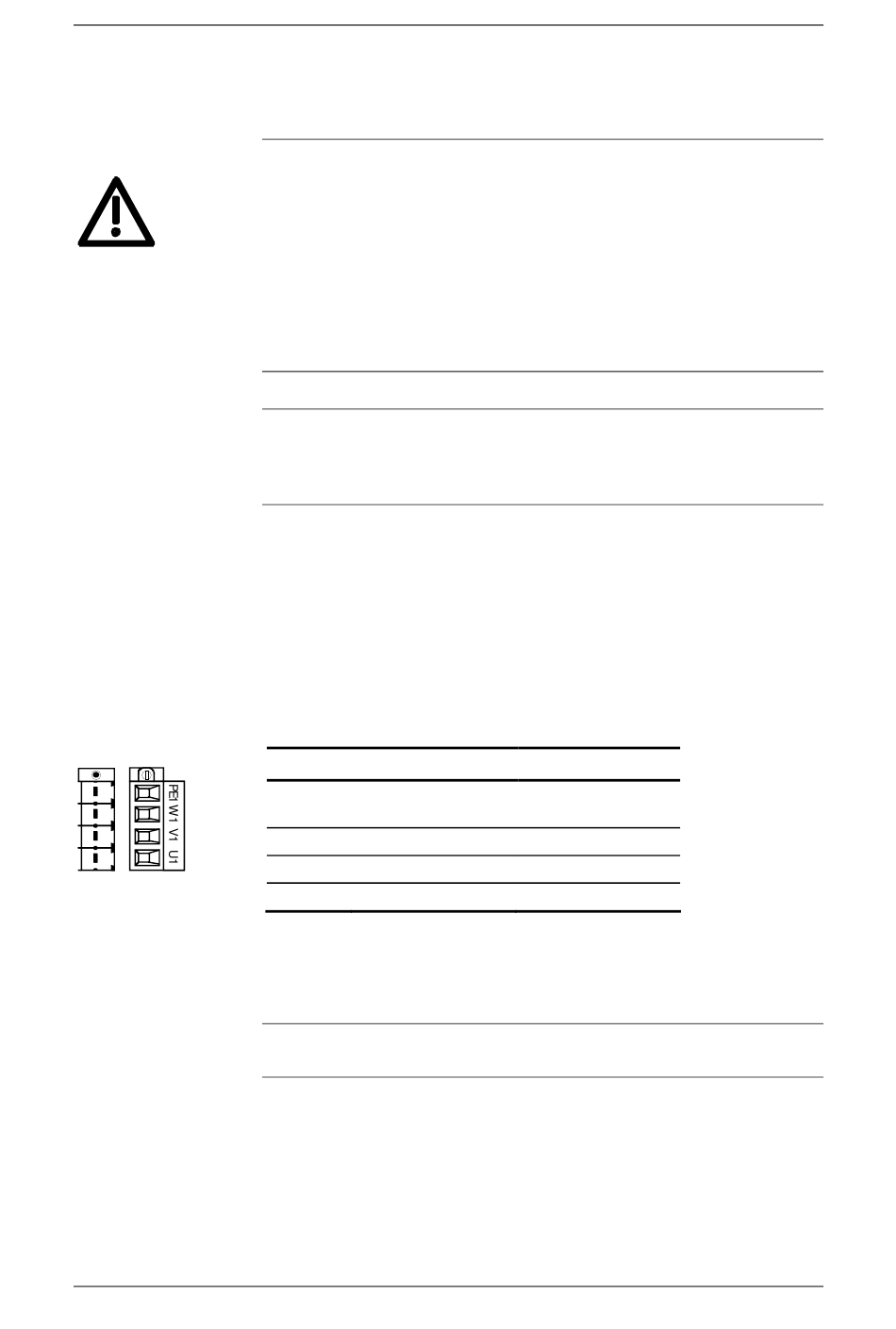

X1 - Netzanschluss
VORSICHT
Siemens AG
6SE7087-6JP60
SIMOVERT MASTERDRIVES
Schutzleiter
Der Schutzleiter muss sowohl netz- als auch motorseitig
angeschlossen werden.
Aufgrund von Ableitströmen durch die Entstörkondensatoren ist gemäß
EN 50178
• ein Mindestquerschnitt von 10 mm
• bei Verwendung von Netzanschlüssen mit Querschnitten kleiner
2
10 mm
sind zwei Schutzleiter anzuschließen. Querschnitt jedes der
Schutzleiter entspricht Querschnitt eines Außenleiters.
Ist das Gerät über eine gut leitende Verbindung auf einer geerdeten
Montagefläche befestigt, kann der Querschnitt des Schutzleiters gleich
dem der Außenleiter sein. Die Funktion des zweiten Schutzleiters
übernimmt die geerdete Montagefläche.
Auf der Oberseite des Gerätes neben dem Netzanschluss X1 befindet
sich ein zusätzlicher Schutzleiteranschluss in Form eines
Gewindebolzens M4.
Er dient zum Anschluss des zweiten Schutzleiters nach EN 50178.
Der Netzanschluss befindet sich auf der Oberseite des Gerätes.
Klemme
Bedeutung
PE1
Schutzleiteranschlus
s
W1
Phase W1 / L3
V1
Phase V1 / L2
U1
Phase U1 / L1
anschließbarer Querschnitt: 4 mm² (AWG 10)
Klemme U1 befindet sich im eingebauten Zustand vorne.
Tabelle 7-1
Netzanschluss
Der Stecker ist am Gehäuse festzuschrauben (Rüttelfestigkeit und
Schutz gegen unbeabsichtigtes Abziehen).
Betriebsanleitung
2
Cu zu verwenden oder
Bereich
3 AC 380 V - 480 V
3 AC 380 V - 480 V
3 AC 380 V - 480 V
Anschließen
7-5
