WARTUNG

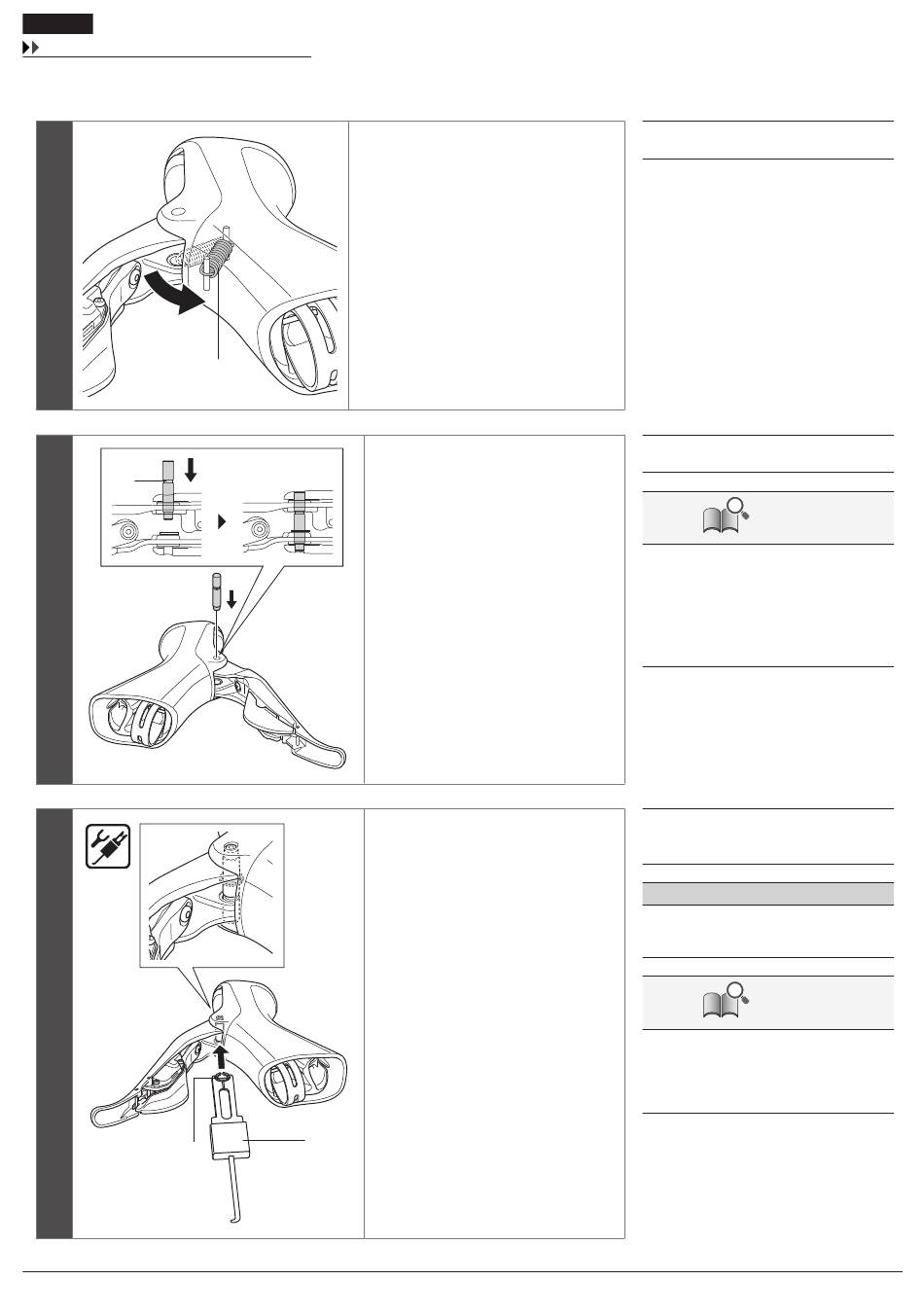

Montage der Halterungseinheit und der Hebeleinheit
„ Montage der Halterungseinheit und der Hebeleinheit
1
(A)
2
3
[1]
Bauen Sie die Halterung und den Hebel
zusammen und bringen Sie die
Rückholfeder an.
(A)
Platzieren Sie den Hebel wie in der
Abbildung gezeigt mit der rechten Seite
des Schalthebels nach oben.
Richten Sie den Hebel am Achsloch aus
und drücken Sie die Hebelachse hinein.
Montieren Sie den E-Ring mit dem Teil [1]
des Shimano-Originalwerkzeugs.
(A)
89
(A)
Rückholfeder
(A)
Rille E-Ring
TECHNIK-TIPPS
•
Die Ausrichtung der Hebelachse ist korrekt,
wenn die Rille E-Ring nach oben zeigt.
•
Kontrollieren Sie, ob die Halterung mit
dem Hebelstift bündig ist, um sicher zu
stellen, dass der E-Ring richtig in der Nut
sitzt.
(A)
Spezialwerkzeug zur Entfernung
des E-Rings
ANMERKUNG
Verwenden Sie den entnommenen E-Ring
nicht nochmals.
TECHNIK-TIPPS
Betätigen Sie die Schalttasten [X][Y] und
kontrollieren Sie, ob die Schalter eingeschaltet
werden und ob sich der Hebel leichtgängig
bedienen lässt.
