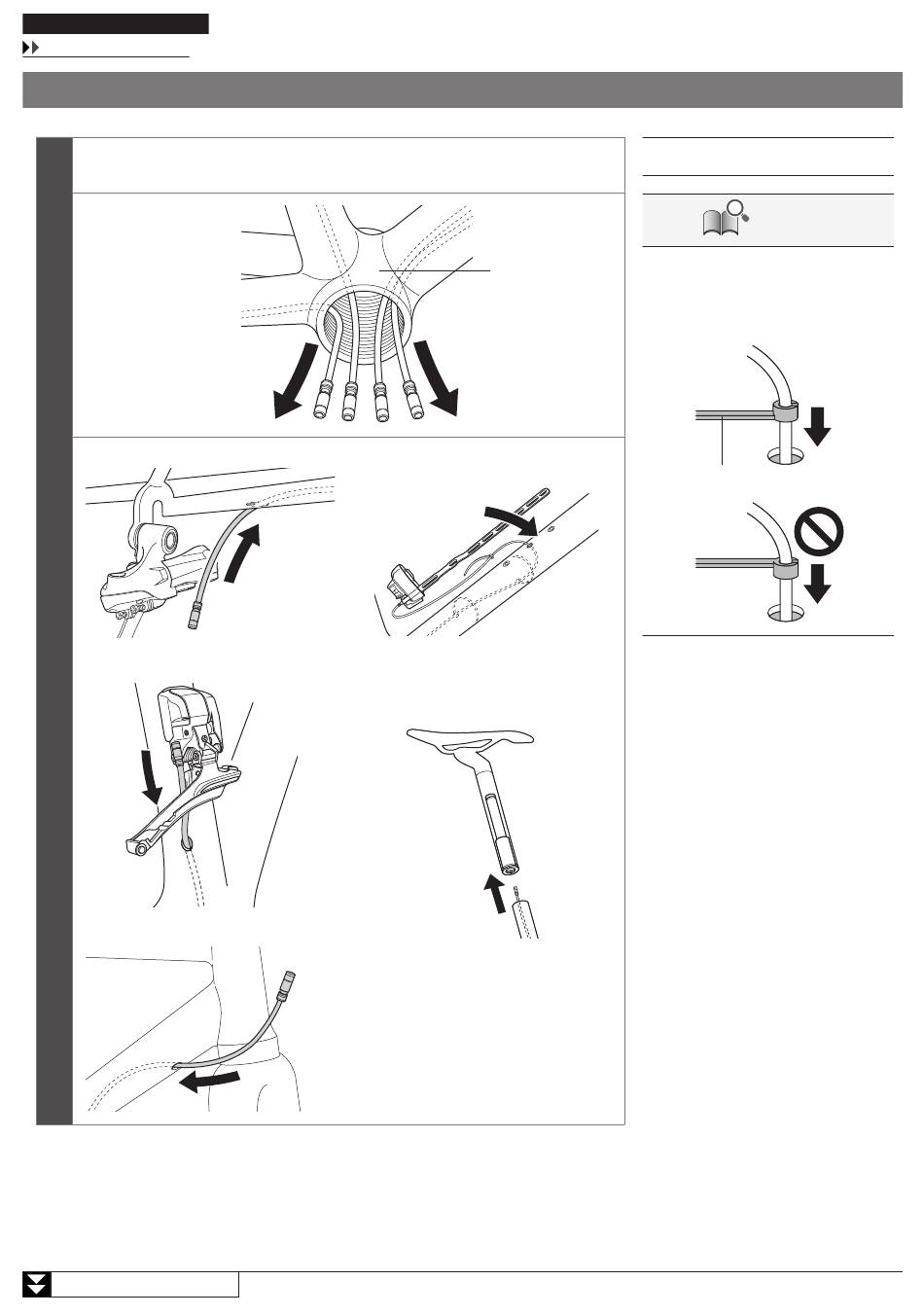

ANSCHLUSS DER STROMKABEL
Anschluss der Kontaktstelle B
Verlegung im Rahmeninnern (SM-JC41)
Ziehen Sie zuerst die Stromkabel für die Kontaktstelle A für die Akkubefestigung, für den
Umwerfer und das Schaltwerk durch die Rahmenlöcher bis zur Tretlagerschale.
Stromkabel für Schaltwerk
1
Stromkabel für Umwerfer
Stromkabel für Kontaktstelle A
Fortsetzung auf der nächsten Seite
(A)
Stromkabel für Akkumontage
[Bei einem externen Akku (SM-BTR1)]
Stromkabel für Akkumontage
[Bei einem eingebauten Akku (SM-BTR2/
BT-DN110/BT-DN110-A)]
52
(A)
Tretlagerschale
TECHNIK-TIPPS
Die Stromkabel für die eingebaute Bauart
können nur in eine Richtung eingeführt
werden.
Achten Sie dabei auf die in der Abbildung
gezeigte Richtung.
Zughalter
