MONTAGE

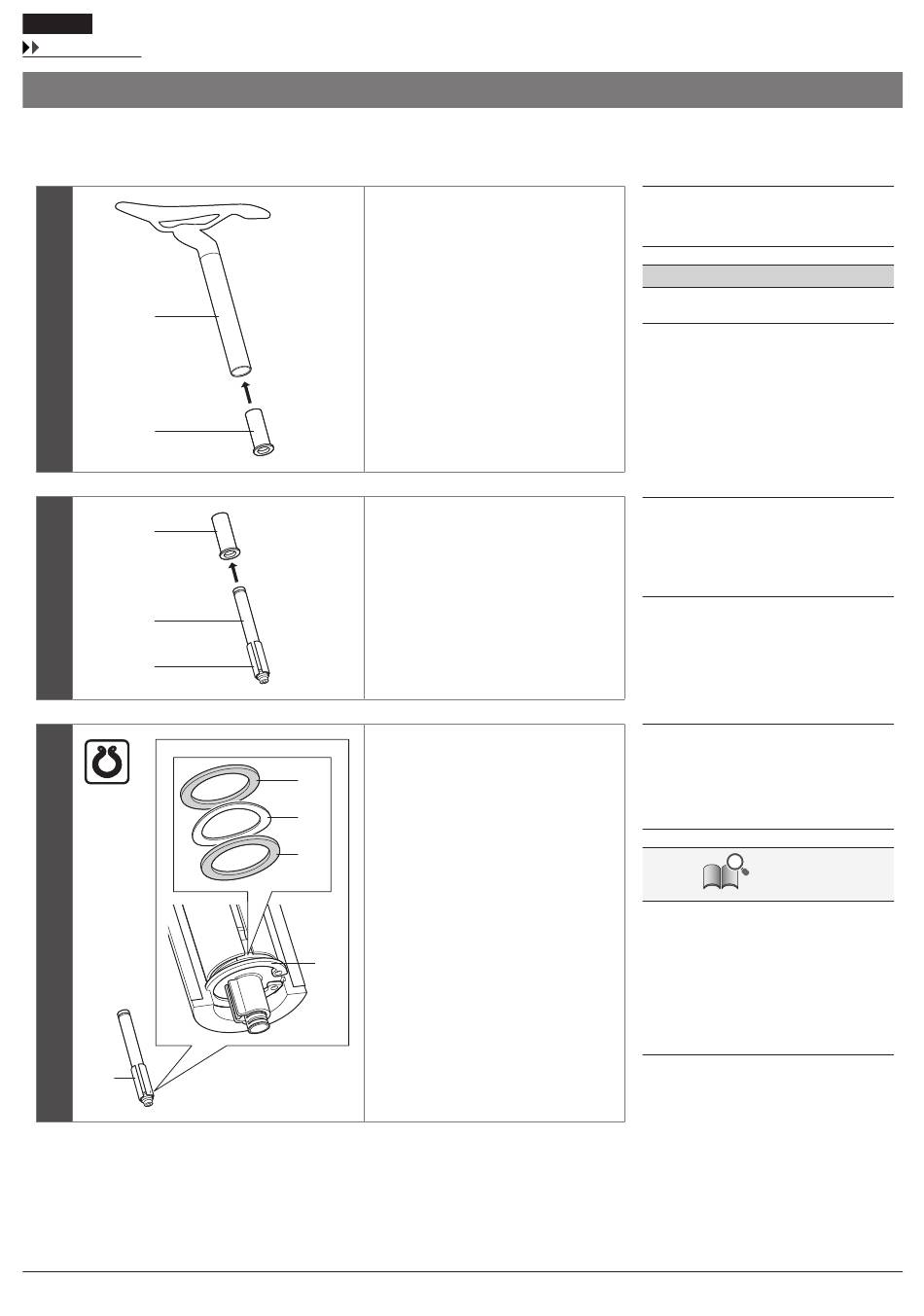

Montage des Akkus
Eingebauter Akku (SM-BTR2/BT-DN110/BT-DN110-A)
Montage des Akkus
1
(A)
(B)
(A)
2
(B)
(C)
3
(D)
Führen Sie die Sattelklemme in die
Sattelstütze ein.
Internen Akku vom unteren Ende der
Sattelstütze in die Klemme einführen.
Legen Sie zwei Unterlegscheiben und
dazwischen eine Wellfederscheibe in die
(A)
Nut des Akkuadapters ein und
befestigen Sie sie mit einem Sprengring.
(B)
(A)
(C)
45
(A)
Sattelstütze
(B)
Sattelklemme
ANMERKUNG
Die Sattelklemme ist nicht enthalten.
(A)
Sattelklemme
(B)
Eingebauter Akku (SM-BTR2/
BT-DN110/BT-DN110-A)
(C)
Akkuadapter
(A)
Unterlegscheibe
(B)
Wellfederscheibe
(C)
Sprengring
(D)
Akkuadapter
TECHNIK-TIPPS
•
Befestigen Sie den eingebauten Akku in
der Sattelstütze. Abhängig vom Rahmen,
kann die Vorgehensweise zur Montage des
Akkus variieren. Für Einzelheiten fragen Sie
den Hersteller des Fahrrads.
•
Verwenden Sie eine Sprengringzange (mit
einem Klauendurchmesser von 2,0 mm oder
weniger) für die Montage des Sprengrings.
