MONTAGE

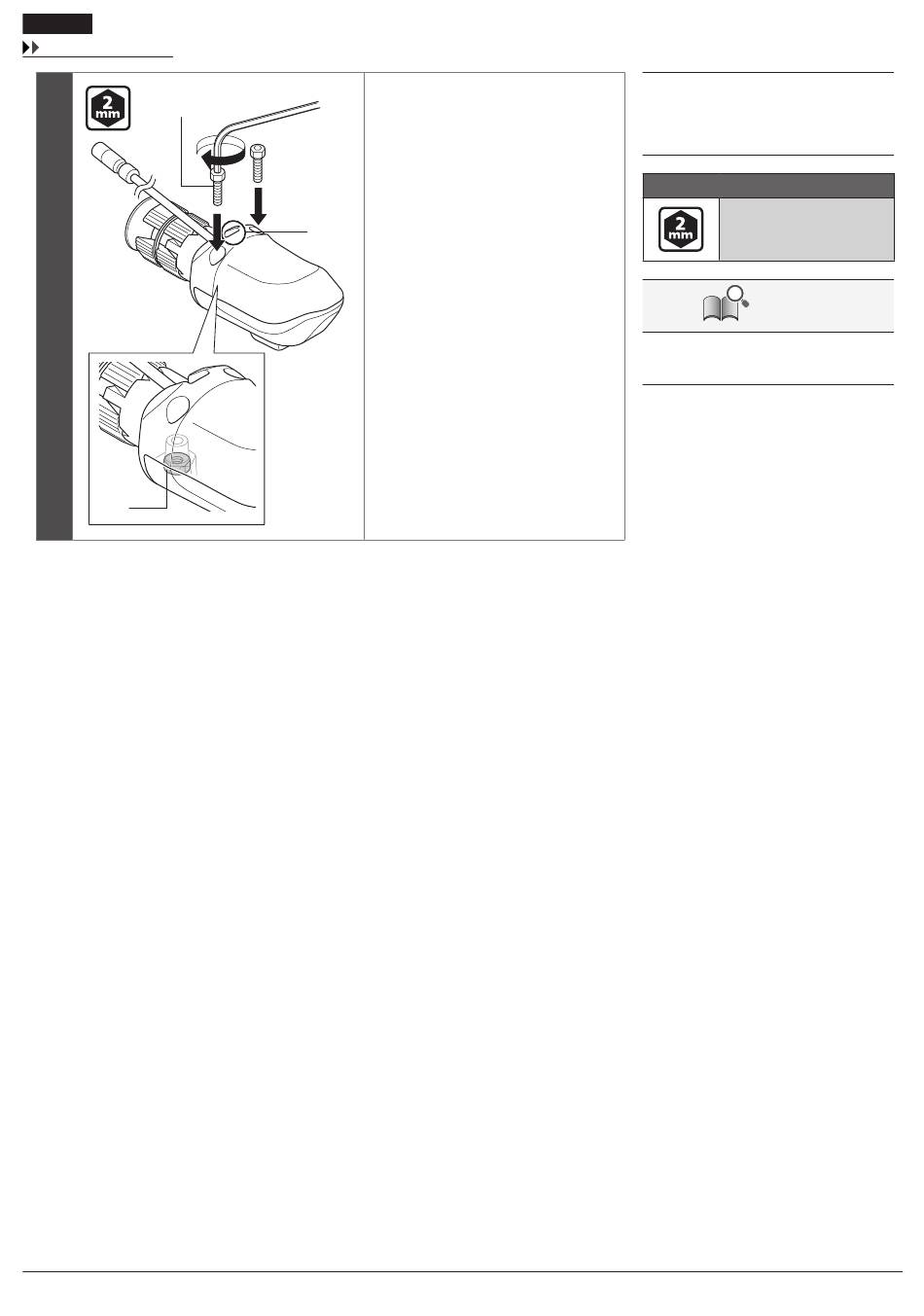

Montage des Schalthebels
(A)
6
(C)
Kontrollieren Sie, ob das Schaltkabel an
der Halterungsnut vorsteht und ziehen
Sie die Befestigungsschraube des Deckels
fest.
(B)
38
(A)
Befestigungsschraube des Deckels
(B)
Halterungsnut
(C)
Abdeckungsmutter
Anzugsdrehmoment
1,2 - 1,6 Nm
TECHNIK-TIPPS
Kontrollieren Sie, ob das Gewinde der
Abdeckungsmutter (M2.6) sichtbar ist.
