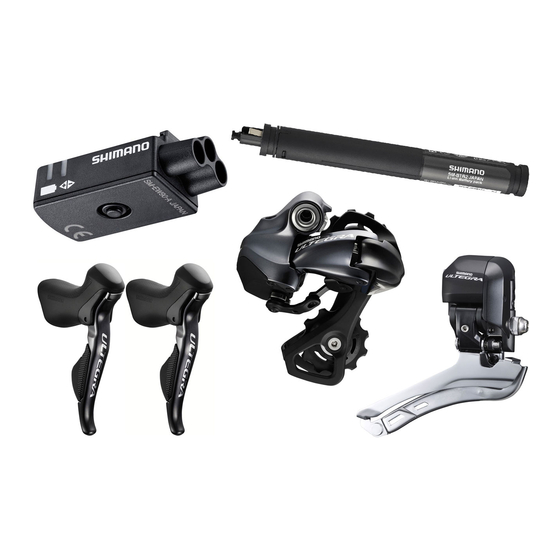

Shimano ULTEGRA 6870 Series Händlerhandbuch
  1. Anleitungen
  2. Marken
  3. Shimano Anleitungen
  4. Fahrradzubehör
  5. ULTEGRA 6870 Series
  6. Händlerhandbuch

Shimano ULTEGRA 6870 Series Händlerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

(German)
RENNRAD
City-Touring-Bike/
Comfort-Bike
ULTEGRA
SW-R610
SW-9071
SW-R671
ST-6870
ST-6871
FD-6870
RD-6870
SM-EW90-A
SM-EW90-B
EW-SD50
EW-SD50-I
SM-EWC2
SM-JC40
SM-JC41
CITY SPORT
Serie 6870
SM-BTR1
SM-BTR2
BT-DN110
BT-DN110-A
SM-BMR1
SM-BMR2
BM-DN100
SM-BA01
SM-BCR1
SM-BCR2
SM-BCC1
Händlerhandbuch
MTB
DM-UL0001-04
Trekking
E-BIKE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shimano ULTEGRA 6870 Series

Inhaltszusammenfassung für Shimano ULTEGRA 6870 Series

  • Seite 1 (German) DM-UL0001-04 Händlerhandbuch RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike Serie 6870 ULTEGRA SW-R610 SM-BTR1 SW-9071 SM-BTR2 SW-R671 BT-DN110 BT-DN110-A ST-6870 SM-BMR1 ST-6871 SM-BMR2 BM-DN100 FD-6870 SM-BA01 RD-6870 SM-BCR1 SM-BCR2 SM-EW90-A SM-BCC1 SM-EW90-B EW-SD50 EW-SD50-I SM-EWC2 SM-JC40 SM-JC41...
