Shimano ULTEGRA 6870 Series Händlerhandbuch Seite 33

MONTAGE

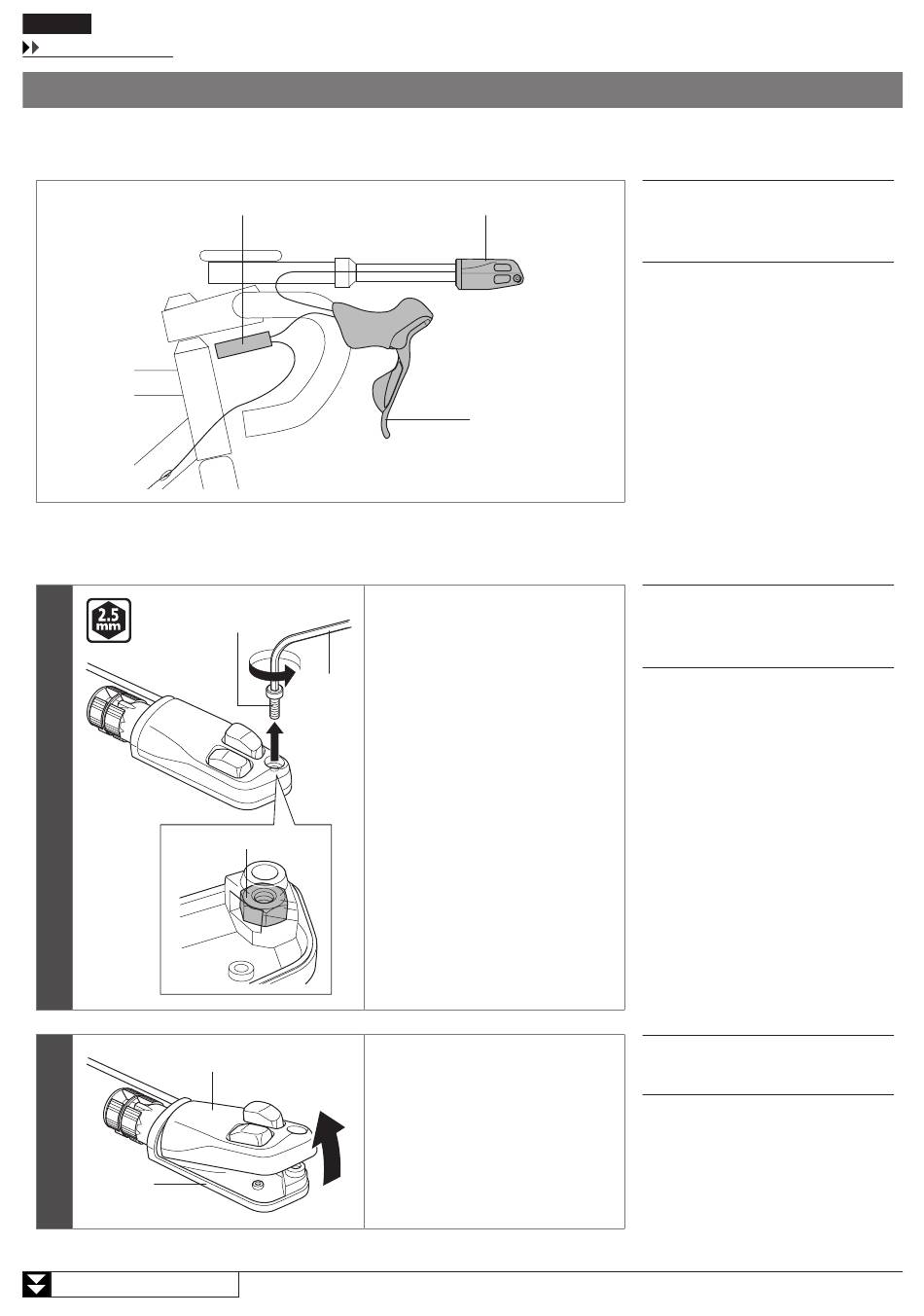

Montage des Schalthebels
SW-R671 (Schalthebel für Aero-Lenker)
Kabelverlegungsplan
Montage
1
2
(B)
Fortsetzung auf der nächsten Seite
(A)
(A)
(B)
(C)
(A)
(B)
(C)
Verwenden Sie einen 2,5 mm-
Innensechskantschlüssel zum Entfernen
der Abdeckungsschraube (M4).
Entfernen Sie die Halterungsabdeckung
von der Halterung.
33
(A)
Kontaktstelle A
(B)
SW-R671
(C)
ST-6870
(A)
Befestigungsschraube des Deckels
(B)
2,5-mm-Innensechskantschlüssel
(C)
Abdeckungsmutter
(A)
Halterungsabdeckung
(B)
Halterung
