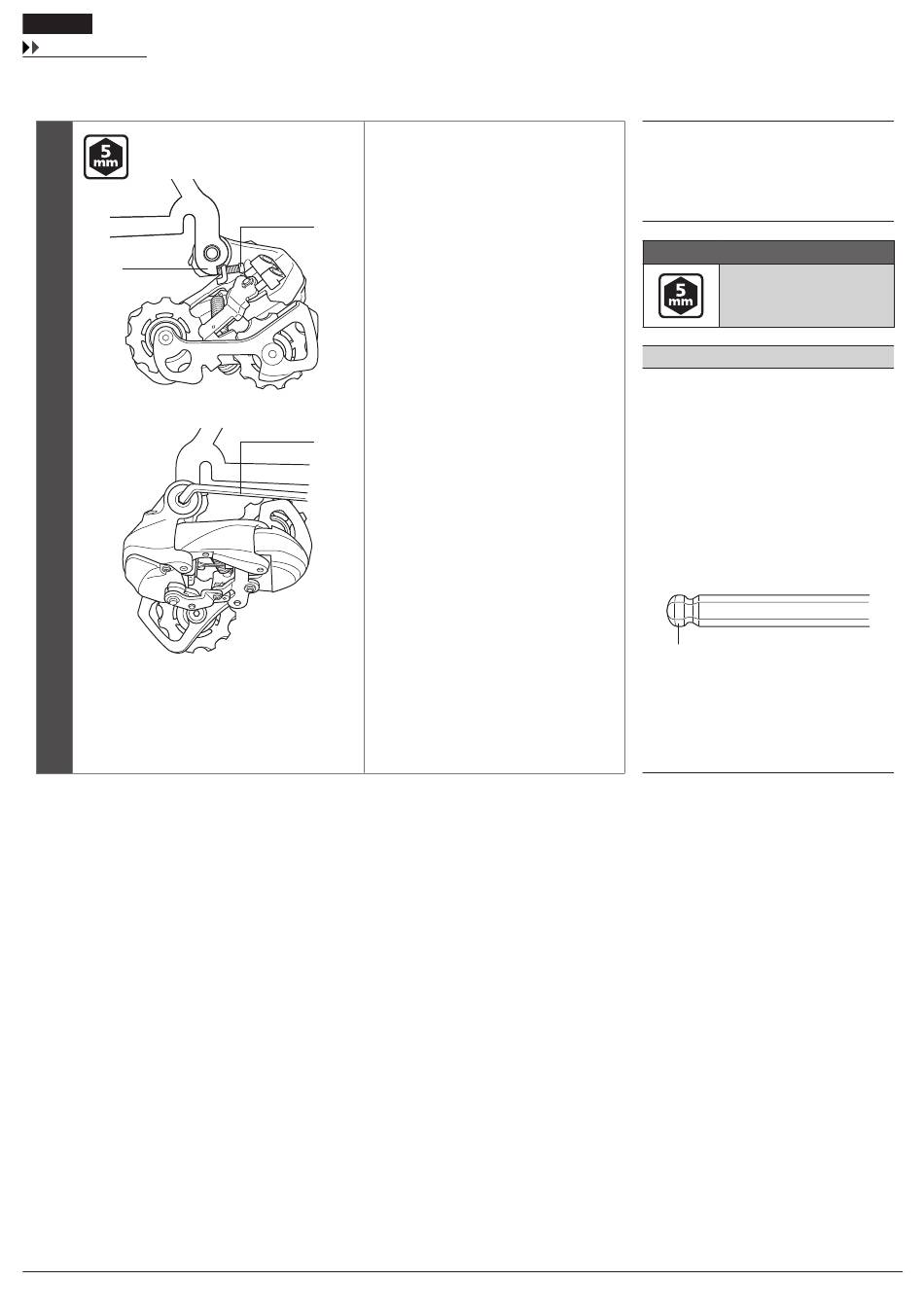

MONTAGE
Schaltwerk-Montage
„ Schaltwerk-Montage
(B)
Montieren Sie das Schaltwerk am
Rahmen.
(A)
(C)
30
(A)
Schraube zum Einstellen der
B-Zugfeder
(B)
Anschlag
(C)
5-mm-Innensechskantschlüssel
Anzugsdrehmoment
8 - 10 Nm
ANMERKUNG
•
Achten Sie bei der Montage darauf, dass
keine Deformation auftritt, weil die
Schraube zum Einstellen der Spannung der
B-Feder mit dem Anschlag in Kontakt
gerät.
•
Achten Sie darauf, den
Innensechskantschlüssel beim
Festziehen vollständig in das die
Werkzeugaufnahme der Tretlagerachse
einzuführen.
•
Verwenden Sie keinen
Innensechskantschlüssel mit Kugelkopf.
Innensechskantschlüssel mit Kugelkopf
Falls das Festziehen nicht korrekt ausgeführt
wird, könnten folgende Probleme auftreten:
•
Verformung der Werkzeugaufnahme, die
eine Montage oder Entfernung verhindert.
•
Beeinträchtigung der Schaltperformance.
