EINSTELLUNG

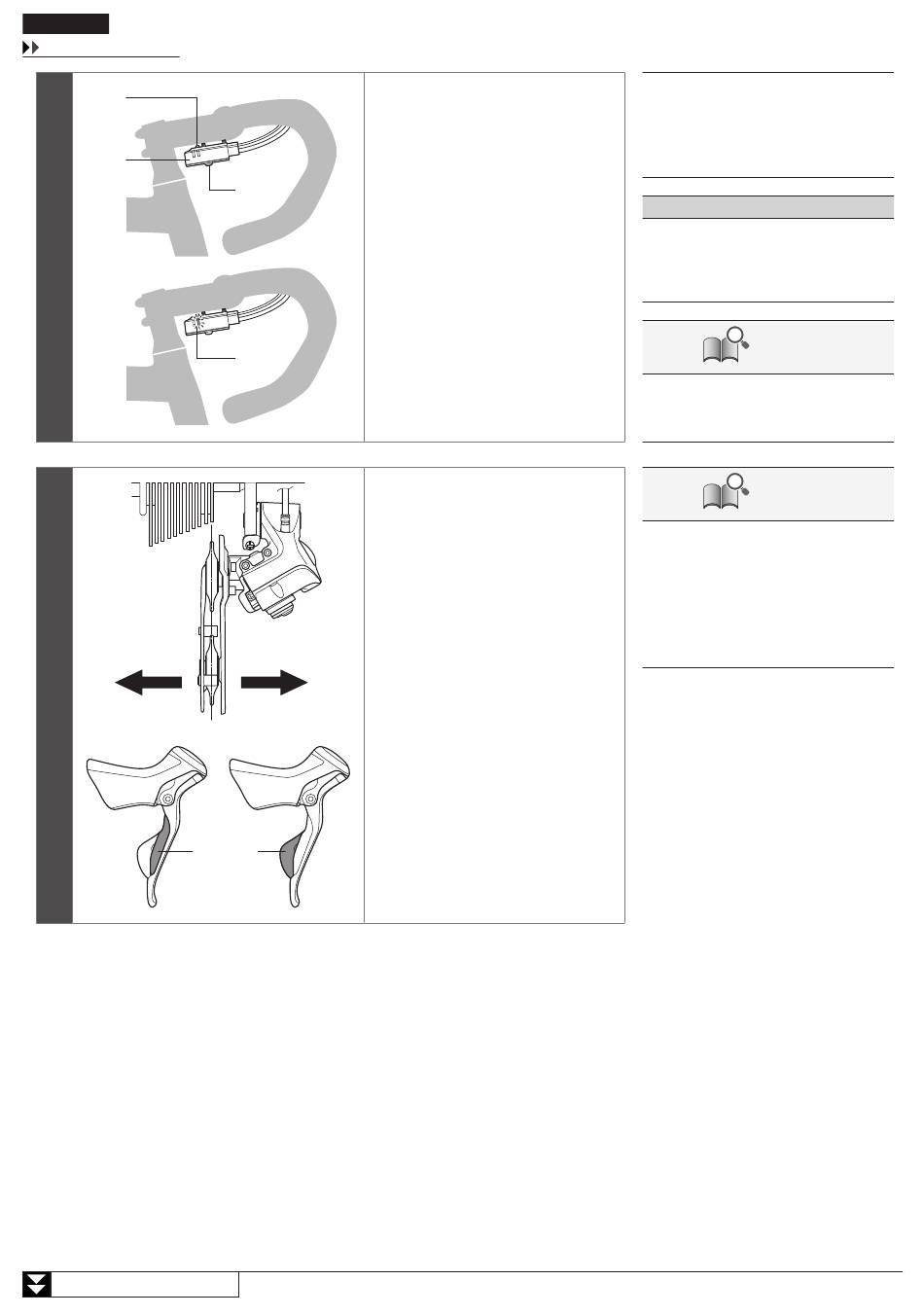

Einstellung des Schaltwerks
(B)
(A)
4
5
[X]
[X]
Fortsetzung auf der nächsten Seite
Drücken Sie den Knopf an der
Kontaktstelle A bis die rote LED leuchtet,
um in den Einstellungsmodus des
Schaltwerks umzuschalten.
(C)
(D)
Falls die Schalttaste [X] in der
ursprünglichen Einstellung einmal
gedrückt wird, bewegt sich die Leitrolle
um eine Stufe nach innen.
Beim einmaligen Drücken der Schalttaste
[Y] bewegt sich die Leitrolle um eine
Stufe nach außen.
Von der ursprünglichen Position kann
die Leitrolle um 16 Stufen nach innen
und um 16 Stufen nach außen, insgesamt
in 33 Stufen gestellt werden.
[Y]
[Y]
65
(A)
Kontaktstelle A
(B)
LED-Fenster für Taste
(C)
Taste
(D)
Rote LED
ANMERKUNG
Es ist zu beachten, dass das Rücksetzen des
RD-Schutzes beginnt, wenn die Taste nach
dem Aufleuchten der roten LED weiter
gedrückt gehalten wird.
TECHNIK-TIPPS
Einzelheiten zum RD-Schutz siehe
"Über die RD-Schutzfunktion" in der
Gebrauchsanweisung für das Schaltwerk (Di2).
TECHNIK-TIPPS
Beim Einstellen bewegt sich die Leitrolle
etwas zu weit und danach wieder zurück, so
dass die Einstellrichtung überprüft werden
kann.
Beim Kontrollieren der Positionen der
Leitrolle und der Ritzel müssen die Positionen
in der Endstellung, in der sich die Leitrolle
nicht mehr bewegt, geprüft werden.
