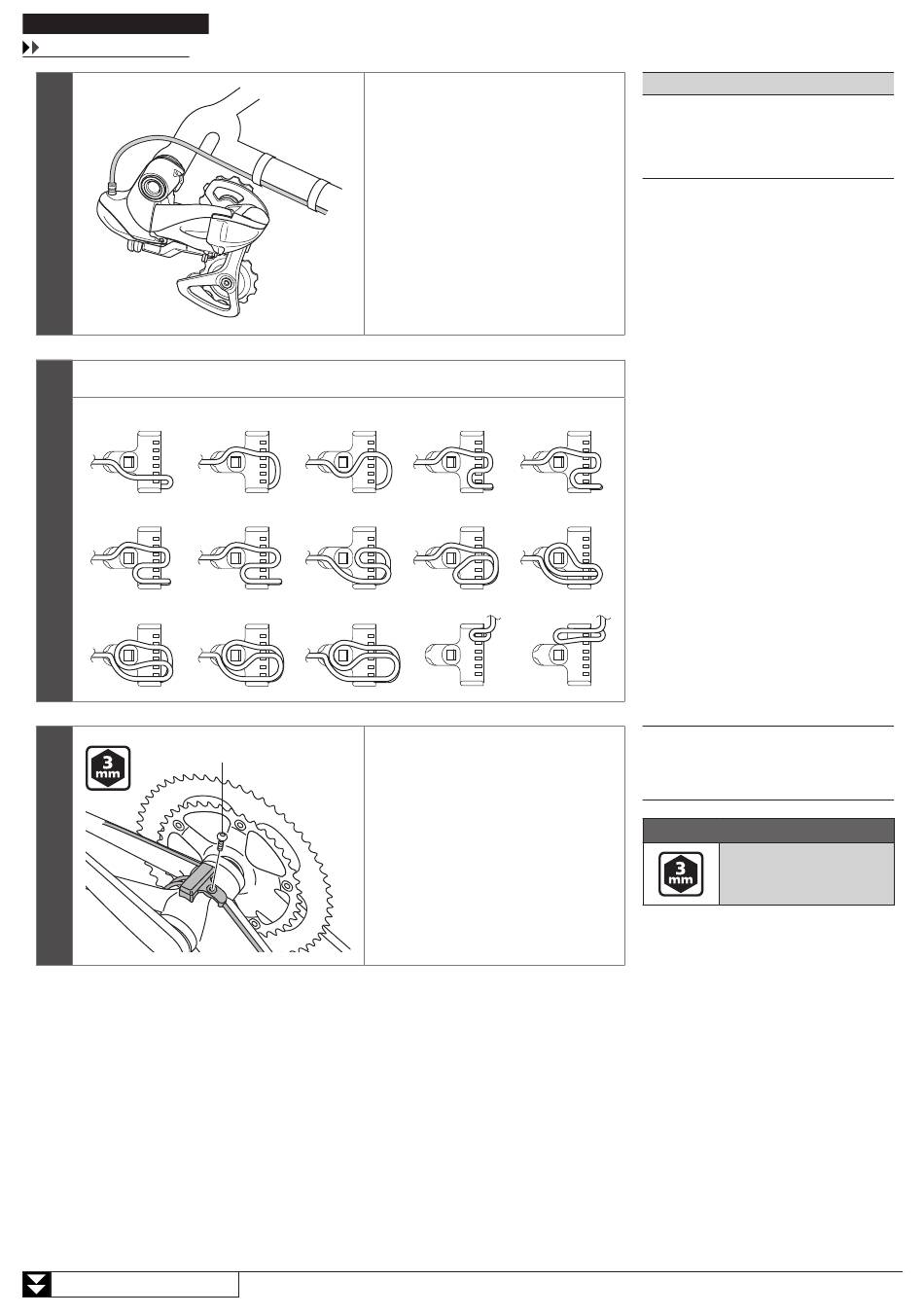

ANSCHLUSS DER STROMKABEL
Anschluss der Kontaktstelle B
3
Bilden Sie eine Kabelschlaufe in der Kontaktstelle B zum Einstellen der Kabellänge.
Beispiel für die Längeneinstellung an der Kontaktstelle B
4
5
Fortsetzung auf der nächsten Seite
Befestigen Sie das Stromkabel provisorisch
mit Klebeband am Rahmen und schließen
Sie es an der Kontaktstelle B an.
Nach dem Verlegen der Stromkabel muss
(A)
die Kontaktstelle B unten an der
Tretlagerschale gesichert werden.
50
ANMERKUNG
Beim Verlegen des Stromkabels am
Schaltwerk muss dieses unten an der
Kettenstrebe befestigt werden, damit das
Kabel die Kette nicht berühren kann.
(A)
Befestigungsschraube für
Kontaktstelle B
(10,5 mm oder 15 mm)
Anzugsdrehmoment
1,5 - 2 Nm
