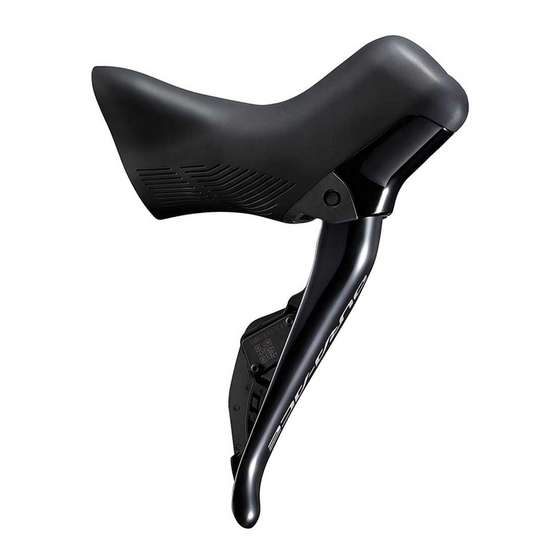

Shimano DURA-ACE Di2 ST-R9270 Händlerbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Shimano Anleitungen
  4. Fahrradzubehör
  5. DURA-ACE Di2 ST-R9270
  6. Händlerbetriebsanleitung

Shimano DURA-ACE Di2 ST-R9270 Händlerbetriebsanleitung

Hydraulische scheibenbremse/ dual-control-hebel (di2)
