MONTAGE

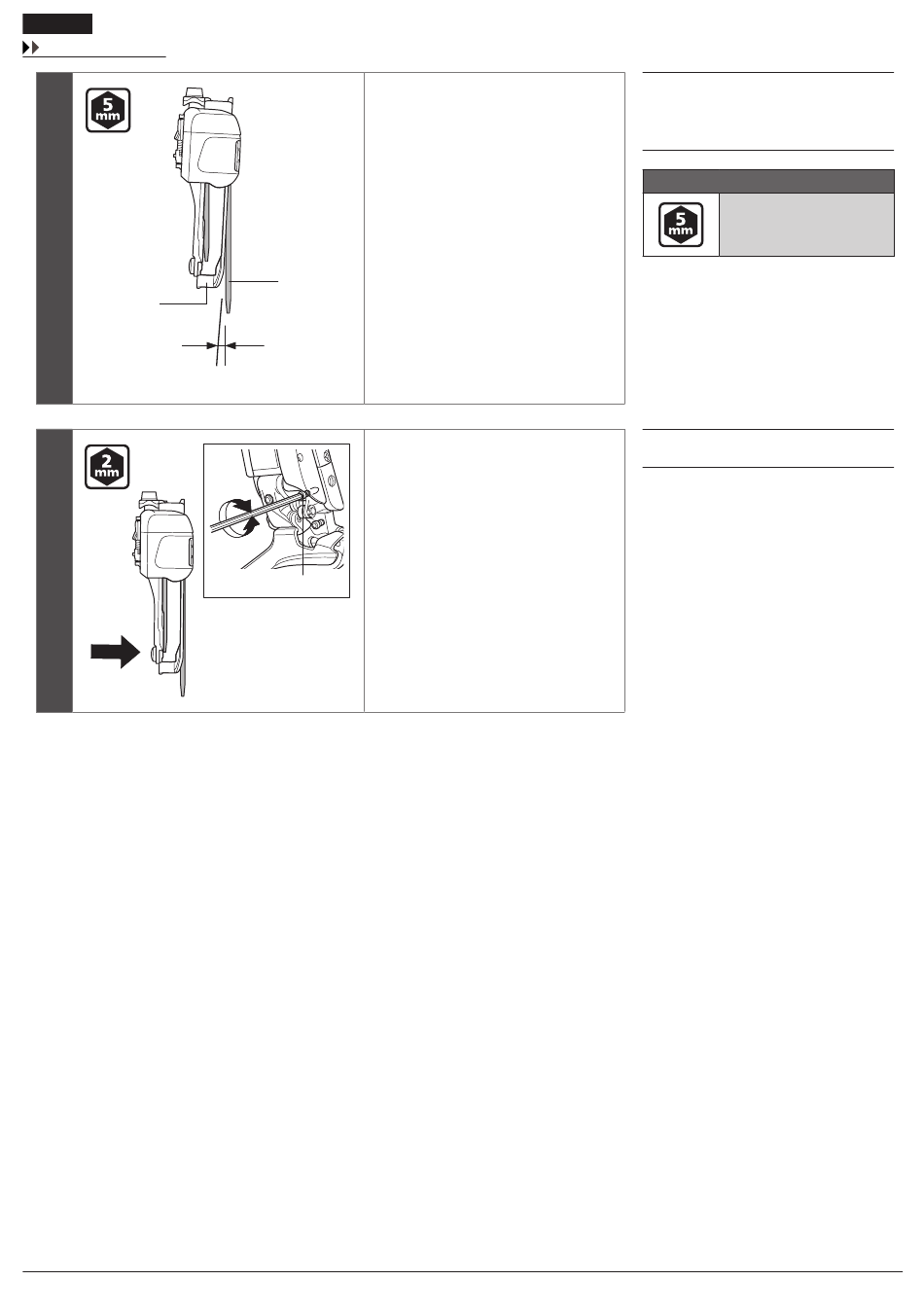

Montage des Umwerfers
3
(A)
[A-B]
4
Befestigen Sie die Kettenführung am
Außenblech mit einem 5-mm-
Innensechskantschlüssel, sodass der
flache Teil des Blechs direkt über dem
größten Kettenblatt liegt und der
Abstand vom hinteren zum vorderen
Ende der Kettenführung 0,5 - 1 mm
beträgt.
[A-B]
0,5 - 1 mm
(B)
Justieren Sie die Position des Umwerfers.
Positionieren Sie den Umwerfer so, dass
der flache Teil der Kettenführung am
Außenblech direkt über und parallel zum
größten Kettenblatt liegt.
Drehen Sie zum Einstellen die
(A)
Stützschraube mit einem 2-mm-
Innensechskantschlüssel.
29
(A)
Kettenführung
(B)
Kurbelgarnitur (größtes
Kettenblatt)
Anzugsdrehmoment
5 - 7 Nm
(A)
Stützschraube
