Shimano ULTEGRA 6870 Series Händlerhandbuch Seite 92

WARTUNG

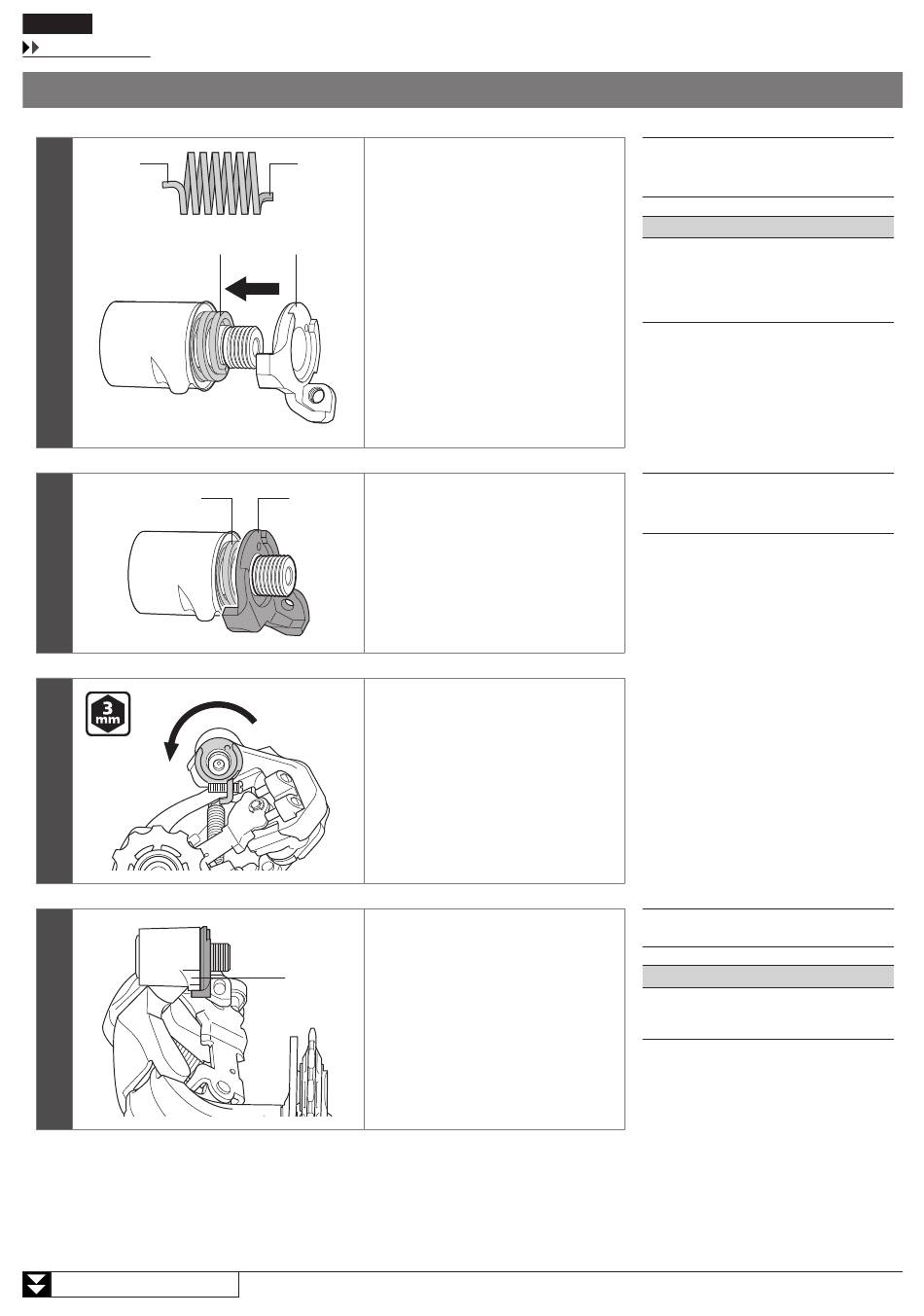

Montage der B-Achse
Montage der B-Achse
(y)
1
(A)
2
3
4
Fortsetzung auf der nächsten Seite
Bei der Montage der B-Zugfeder sollten
(z)
Sie das längere Ende der Feder in die
Halterungsseite und das kürzere Ende
der Feder in die Öffnung auf der Seite
der Sicherungsplatte einführen.
(A) (B)
Setzen Sie B-Zugfeder, Dichtring der
(B)
B-Halterung, Sicherungsplatte und
B-Achse provisorisch in die B-Halterung
ein.
Halten Sie die Sicherungsplatte mit der
Zange fest und drehen Sie sie gegen den
Uhrzeigersinn.
Drücken Sie die Sicherungsplatte hinein
und drehen Sie diese.
Haken Sie die Sicherungsplatte in der
Halterung an der Sicherungsklaue fest.
(A)
(y)
Halterungsseite
(z)
Seite der Sicherungsplatte
92
(A)
B-Zugfeder
(B)
Sicherungsplatte
ANMERKUNG
Tragen Sie ausreichend Fett auf die gleitenden
Teile auf (B-Achse, B-Achsenlager, B
Achsenzentrierscheibe, Sicherungsplatte) und
die B-Zugfeder auf.
(A)
B-Zugfeder
(B)
Sicherungsplatte
(A)
Sicherungsklaue
ANMERKUNG
Schmieren Sie die B-Achszentrierscheibe vor
der Montage mit ausreichend Fett.
