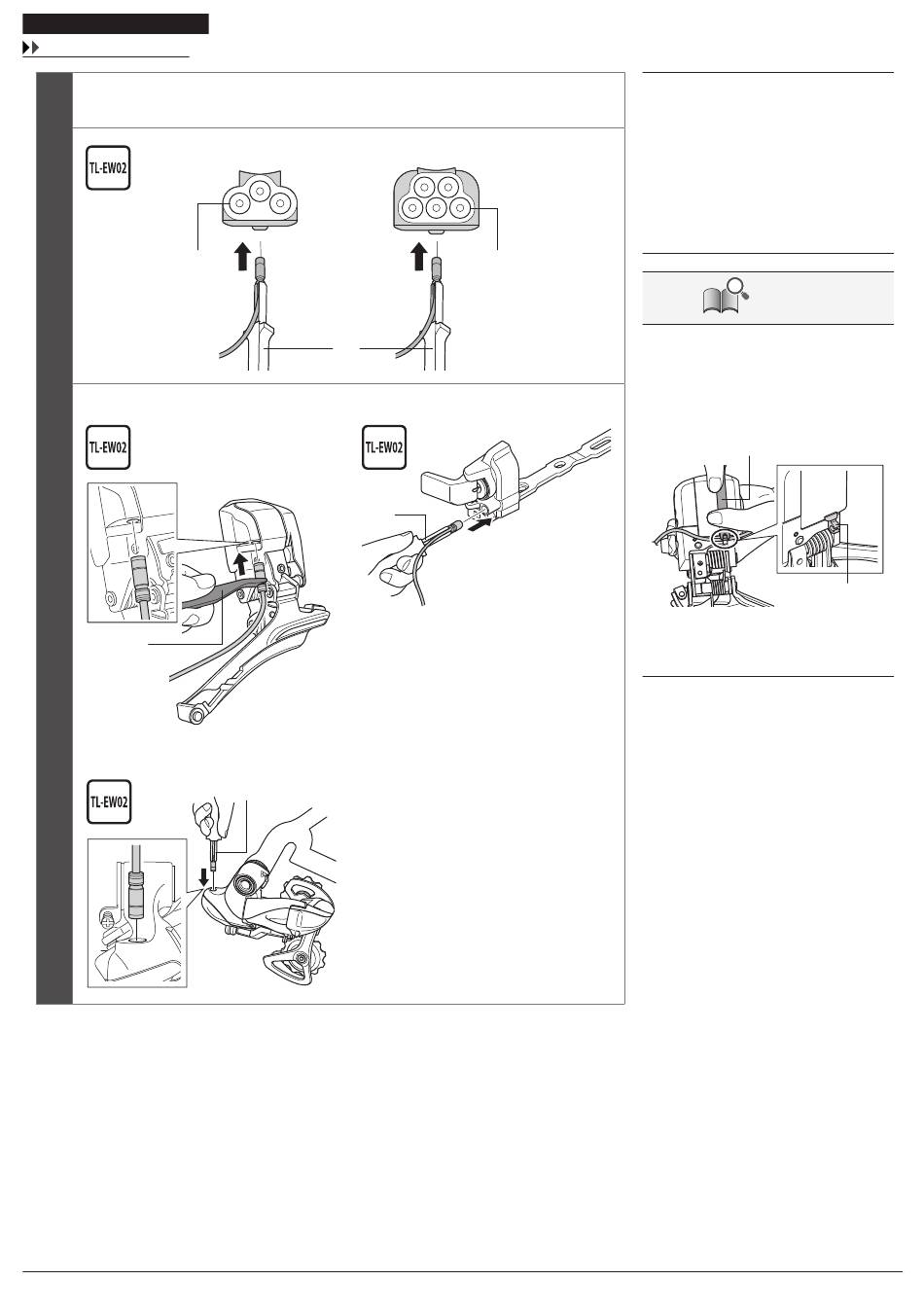

ANSCHLUSS DER STROMKABEL
Anschluss der Kontaktstelle B
Schließen Sie die Stromkabel an der Kontaktstelle A, am Umwerfer, dem Schaltwerk und der
Akkubefestigung an.
(C)
Umwerfer
3
(E)
Schaltwerk
(A)
(E)
Akkuhalterung
(E)
(E)
(B)
(D)
54
(A)
SM-EW90-A
Kontaktstelle A
(B)
SM-EW90-B
Kontaktstelle A
(C)
Anschluss für E-TUBE × 3
(D)
Anschluss für E-TUBE × 5
(E)
Shimano-Originalwerkzeug
TL-EW02
TECHNIK-TIPPS
FD-6870 verfügt über einen Kabelhalter an
der Rückseite. Befestigen Sie das Kabel wie
abgebildet, nachdem Sie es angeschlossen
haben.
Entfernen Sie das Hinterrad, wenn das
Stromkabel schwierig zu befestigen sein sollte.
Shimano-Originalwerkzeug TL-EW02
Kabelhalter
*
Verwenden Sie das breitere Ende des
Shimano-Originalwerkzeugs TL-EW02 zur
Montage des Stromkabels am Kabelhalter.
