MONTAGE
Montage des Akkus

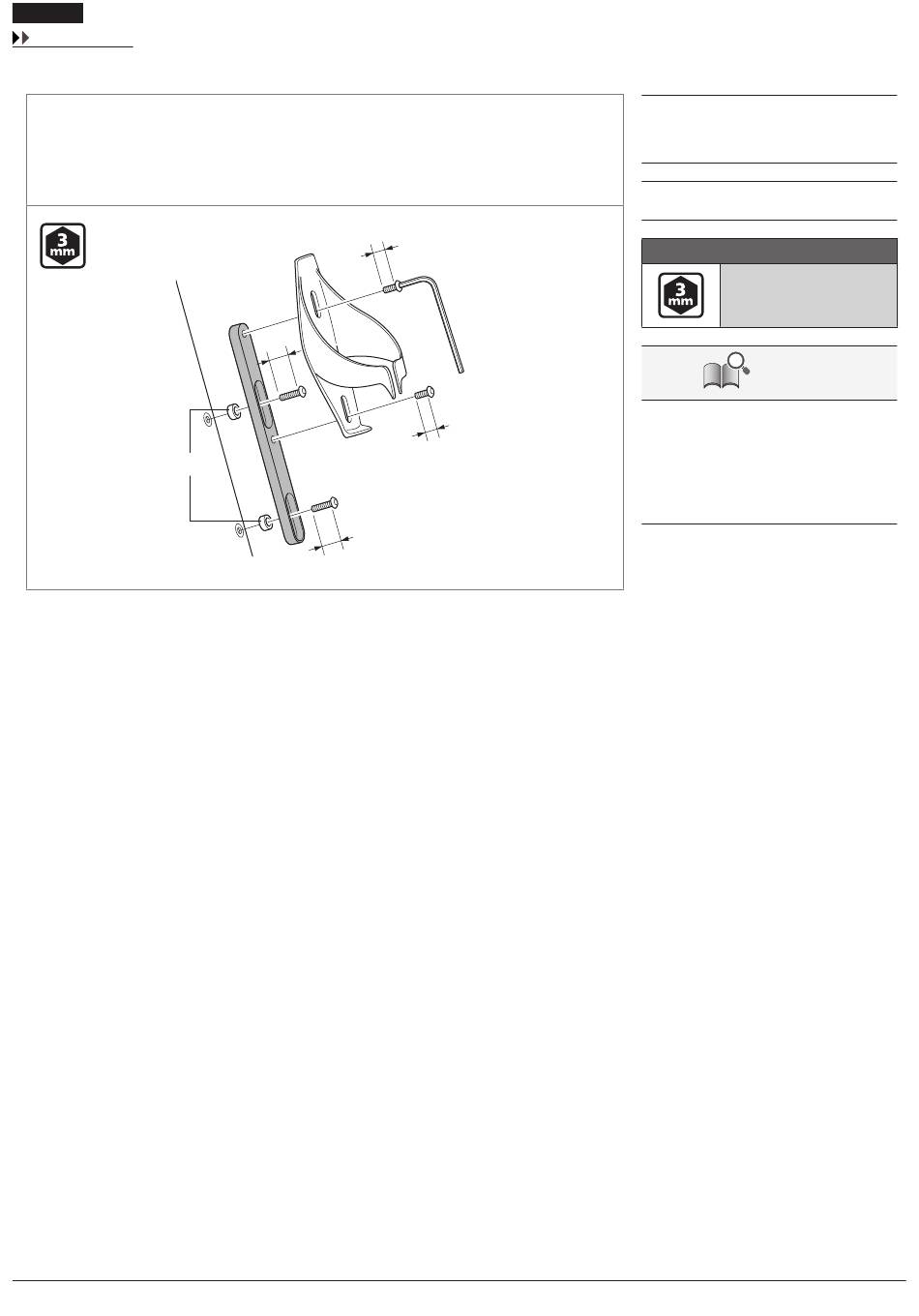

Montage des Adapters für Flaschenhalter
Falls der Akku durch den Flaschenhalter am Sitzrohr behindert wird, muss die Position des
Flaschenhalters weiter nach oben geändert werden.
Die Montageposition des Flaschenhalters lässt sich von der originalen Position um 32 mm bis maximal
50 mm nach oben verschieben.
(A)
(z)
(y)
(z)
(y)
44
(y)
15 mm
(z)
10 mm
(A)
Abstandshalter
Anzugsdrehmoment
3 Nm
TECHNIK-TIPPS
•
Bei Kontakt mit dem Umwerfersockel muss
der Distanzring aus dem Zubehör
verwendet werden.
•
Für das Anzugsdrehmoment wird auf die
Wartungsanleitung des Flaschenhalters
verwiesen.
