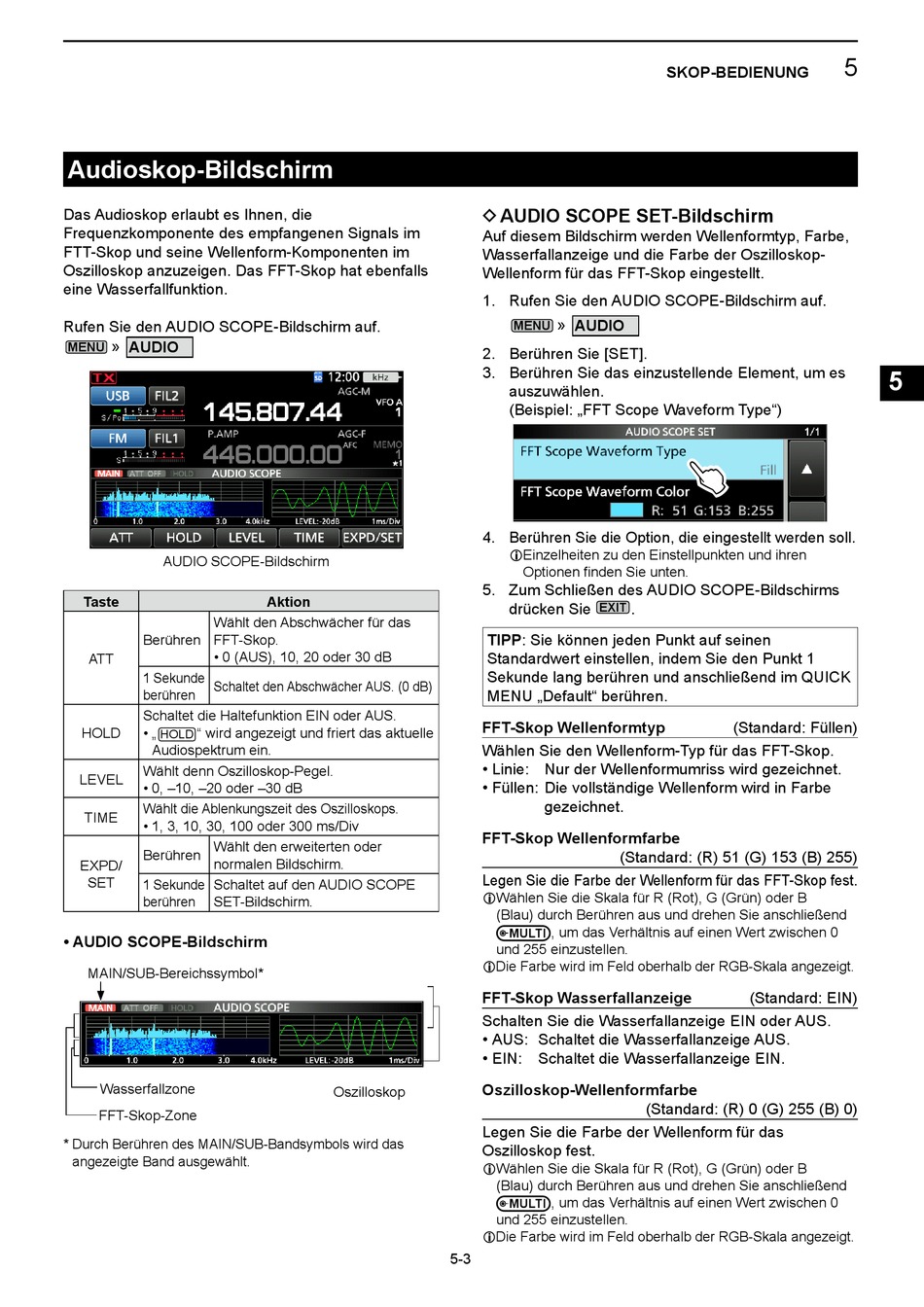

Audioskop-Bildschirm

Das Audioskop erlaubt es Ihnen, die
Frequenzkomponente des empfangenen Signals im
FTT-Skop und seine Wellenform-Komponenten im
Oszilloskop anzuzeigen. Das FFT-Skop hat ebenfalls
eine Wasserfallfunktion.
Rufen Sie den AUDIO SCOPE-Bildschirm auf.
» AUDIO
MENU
AUDIO SCOPE-Bildschirm
Taste
Wählt den Abschwächer für das
Berühren FFT-Skop.
• 0 (AUS), 10, 20 oder 30 dB
ATT
1 Sekunde
Schaltet den Abschwächer AUS. (0 dB)
berühren
Schaltet die Haltefunktion EIN oder AUS.
HOLD • „ " wird angezeigt und friert das aktuelle
HOLD
Audiospektrum ein.
Wählt denn Oszilloskop-Pegel.
LEVEL
• 0, –10, –20 oder –30 dB
Wählt die Ablenkungszeit des Oszilloskops.
TIME
• 1, 3, 10, 30, 100 oder 300 ms/Div
Wählt den erweiterten oder
Berühren
normalen Bildschirm.
EXPD/
SET
1 Sekunde Schaltet auf den AUDIO SCOPE
berühren SET-Bildschirm.
• AUDIO SCOPE-Bildschirm
MAIN/SUB-Bereichssymbol*
Wasserfallzone
FFT-Skop-Zone
* Durch Berühren des MAIN/SUB-Bandsymbols wird das
angezeigte Band ausgewählt.
Aktion
Oszilloskop

D AUDIO SCOPE SET-Bildschirm

Auf diesem Bildschirm werden Wellenformtyp, Farbe,
Wasserfallanzeige und die Farbe der Oszilloskop-
Wellenform für das FFT-Skop eingestellt.
1. Rufen Sie den AUDIO SCOPE-Bildschirm auf.
» AUDIO
MENU
2. Berühren Sie [SET].
3. Berühren Sie das einzustellende Element, um es
auszuwählen.
(Beispiel: „FFT Scope Waveform Type")
4. Berühren Sie die Option, die eingestellt werden soll.
L Einzelheiten zu den Einstellpunkten und ihren
Optionen finden Sie unten.
5. Zum Schließen des AUDIO SCOPE-Bildschirms
drücken Sie
EXIT
TIPP: Sie können jeden Punkt auf seinen
Standardwert einstellen, indem Sie den Punkt 1
Sekunde lang berühren und anschließend im QUICK
MENU „Default" berühren.
FFT-Skop Wellenformtyp
Wählen Sie den Wellenform-Typ für das FFT-Skop.
• Linie: Nur der Wellenformumriss wird gezeichnet.
• Füllen: Die vollständige Wellenform wird in Farbe
gezeichnet.
FFT-Skop Wellenformfarbe
(Standard: (R) 51 (G) 153 (B) 255)
Legen Sie die Farbe der Wellenform für das FFT-Skop fest.
L Wählen Sie die Skala für R (Rot), G (Grün) oder B
(Blau) durch Berühren aus und drehen Sie anschließend
, um das Verhältnis auf einen Wert zwischen 0
MULTI
und 255 einzustellen.
L Die Farbe wird im Feld oberhalb der RGB-Skala angezeigt.
FFT-Skop Wasserfallanzeige
Schalten Sie die Wasserfallanzeige EIN oder AUS.
• AUS: Schaltet die Wasserfallanzeige AUS.
• EIN: Schaltet die Wasserfallanzeige EIN.
Oszilloskop-Wellenformfarbe
Legen Sie die Farbe der Wellenform für das
Oszilloskop fest.
L Wählen Sie die Skala für R (Rot), G (Grün) oder B
(Blau) durch Berühren aus und drehen Sie anschließend
, um das Verhältnis auf einen Wert zwischen 0
MULTI
und 255 einzustellen.
L Die Farbe wird im Feld oberhalb der RGB-Skala angezeigt.
5-3
SKOP-BEDIENUNG
.
(Standard: Füllen)
(Standard: EIN)
(Standard: (R) 0 (G) 255 (B) 0)
