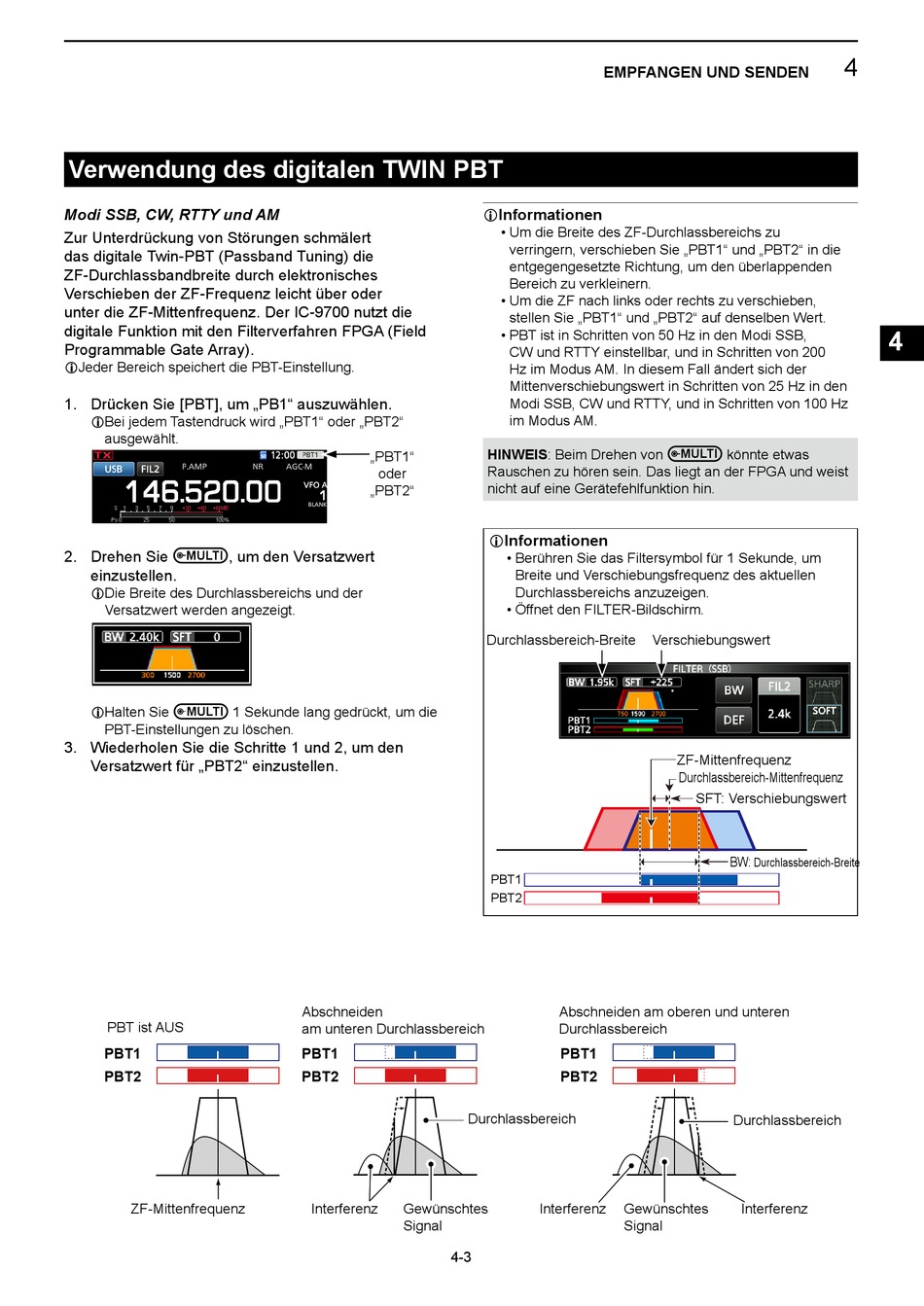

Verwendung des digitalen TWIN PBT

Modi SSB, CW, RTTY und AM
Zur Unterdrückung von Störungen schmälert
das digitale Twin-PBT (Passband Tuning) die
ZF-Durchlassbandbreite durch elektronisches
Verschieben der ZF-Frequenz leicht über oder
unter die ZF-Mittenfrequenz. Der IC-9700 nutzt die
digitale Funktion mit den Filterverfahren FPGA (Field
Programmable Gate Array).
L Jeder Bereich speichert die PBT-Einstellung.
1. Drücken Sie [PBT], um „PB1" auszuwählen.
L Bei jedem Tastendruck wird „PBT1" oder „PBT2"
ausgewählt.
2. Drehen Sie
MULTI
, um den Versatzwert
einzustellen.
L Die Breite des Durchlassbereichs und der
Versatzwert werden angezeigt.
L Halten Sie
MULTI
1 Sekunde lang gedrückt, um die
PBT-Einstellungen zu löschen.
3. Wiederholen Sie die Schritte 1 und 2, um den
Versatzwert für „PBT2" einzustellen.
PBT ist AUS
PBT1
PBT2
ZF-Mittenfrequenz
„PBT1"
oder
„PBT2"
Abschneiden
am unteren Durchlassbereich
PBT1
PBT2
Durchlassbereich
Interferenz
Gewünschtes
Signal
4-3
EMPFANGEN UND SENDEN
Informationen
L
• Um die Breite des ZF-Durchlassbereichs zu
verringern, verschieben Sie „PBT1" und „PBT2" in die
entgegengesetzte Richtung, um den überlappenden
Bereich zu verkleinern.
• Um die ZF nach links oder rechts zu verschieben,
stellen Sie „PBT1" und „PBT2" auf denselben Wert.
• PBT ist in Schritten von 50 Hz in den Modi SSB,
CW und RTTY einstellbar, und in Schritten von 200
Hz im Modus AM. In diesem Fall ändert sich der
Mittenverschiebungswert in Schritten von 25 Hz in den
Modi SSB, CW und RTTY, und in Schritten von 100 Hz
im Modus AM.
HINWEIS: Beim Drehen von
Rauschen zu hören sein. Das liegt an der FPGA und weist
nicht auf eine Gerätefehlfunktion hin.
Informationen
L
• Berühren Sie das Filtersymbol für 1 Sekunde, um
Breite und Verschiebungsfrequenz des aktuellen
Durchlassbereichs anzuzeigen.
• Öffnet den FILTER-Bildschirm.
Durchlassbereich-Breite
Verschiebungswert
PBT1
PBT2
Abschneiden am oberen und unteren
Durchlassbereich
PBT1
PBT2
Interferenz
Gewünschtes
Signal
4
MULTI
könnte etwas
ZF-Mittenfrequenz
Durchlassbereich-Mittenfrequenz
SFT: Verschiebungswert
BW:
Durchlassbereich-Breite
Durchlassbereich
Interferenz
