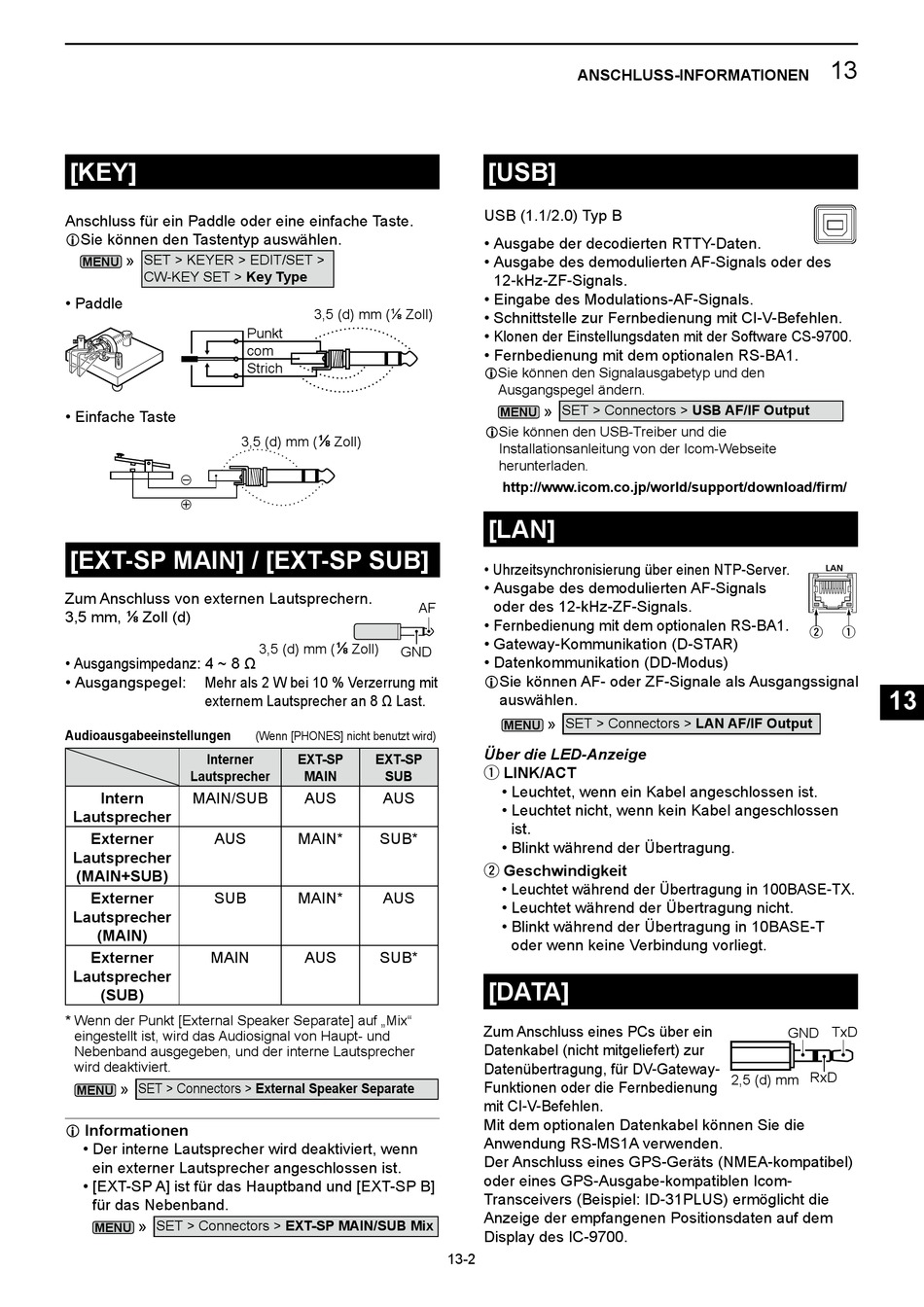

[KEY]
Anschluss für ein Paddle oder eine einfache Taste.
LSie können den Tastentyp auswählen.
»
SET > KEYER > EDIT/SET >
MENU
CW-KEY SET > Key Type
• Paddle
• Einfache Taste
_
+
[EXT-SP MAIN] / [EXT-SP SUB]
Zum Anschluss von externen Lautsprechern.
3,5 mm, ⅛ Zoll (d)
• Ausgangsimpedanz: 4 ~ 8 Ω
• Ausgangspegel:
Mehr als 2 W bei 10 % Verzerrung mit
externem Lautsprecher an 8 Ω Last.
Audioausgabeeinstellungen
Interner
Lautsprecher
Intern
MAIN/SUB
Lautsprecher
Externer
AUS
Lautsprecher
(MAIN+SUB)
Externer
SUB
Lautsprecher
(MAIN)
Externer
MAIN
Lautsprecher
(SUB)
* Wenn der Punkt [External Speaker Separate] auf „Mix"
eingestellt ist, wird das Audiosignal von Haupt- und
Nebenband ausgegeben, und der interne Lautsprecher
wird deaktiviert.
»
SET > Connectors > External Speaker Separate
MENU
Informationen
L
• Der interne Lautsprecher wird deaktiviert, wenn
ein externer Lautsprecher angeschlossen ist.
• [EXT-SP A] ist für das Hauptband und [EXT-SP B]
für das Nebenband.
»
SET > Connectors > EXT-SP MAIN/SUB Mix
MENU
3,5 (d) mm (⅛ Zoll)
Punkt
com
Strich
⅛
3,5 (d) mm (
Zoll)
⅛
3,5 (d) mm (
Zoll)
GND
(Wenn [PHONES] nicht benutzt wird)
EXT-SP
EXT-SP
MAIN
SUB
AUS
AUS
MAIN*
SUB*
MAIN*
AUS
AUS
SUB*
ANSCHLUSS-INFORMATIONEN
[USB]
USB (1.1/2.0) Typ B
• Ausgabe der decodierten RTTY-Daten.
• Ausgabe des demodulierten AF-Signals oder des
12-kHz-ZF-Signals.
• Eingabe des Modulations-AF-Signals.
• Schnittstelle zur Fernbedienung mit CI-V-Befehlen.
• Klonen der Einstellungsdaten mit der Software CS-9700.
• Fernbedienung mit dem optionalen RS-BA1.
L Sie können den Signalausgabetyp und den
Ausgangspegel ändern.
»
SET > Connectors > USB AF/IF Output
MENU
L Sie können den USB-Treiber und die
Installationsanleitung von der Icom-Webseite
herunterladen.
http://www.icom.co.jp/world/support/download/firm/
[LAN]
• Uhrzeitsynchronisierung über einen NTP-Server.
• Ausgabe des demodulierten AF-Signals
oder des 12-kHz-ZF-Signals.
AF
• Fernbedienung mit dem optionalen RS-BA1.
• Gateway-Kommunikation (D-STAR)
• Datenkommunikation (DD-Modus)
L Sie können AF- oder ZF-Signale als Ausgangssignal
auswählen.
»
SET > Connectors > LAN AF/IF Output
MENU
Über die LED-Anzeige
q LINK/ACT
• Leuchtet, wenn ein Kabel angeschlossen ist.
• Leuchtet nicht, wenn kein Kabel angeschlossen
ist.
• Blinkt während der Übertragung.
w Geschwindigkeit
• Leuchtet während der Übertragung in 100BASE-TX.
• Leuchtet während der Übertragung nicht.
• Blinkt während der Übertragung in 10BASE-T
oder wenn keine Verbindung vorliegt.
[DATA]
Zum Anschluss eines PCs über ein
Datenkabel (nicht mitgeliefert) zur
Datenübertragung, für DV-Gateway-
Funktionen oder die Fernbedienung
mit CI-V-Befehlen.
Mit dem optionalen Datenkabel können Sie die
Anwendung RS-MS1A verwenden.
Der Anschluss eines GPS-Geräts (NMEA-kompatibel)
oder eines GPS-Ausgabe-kompatiblen Icom-
Transceivers (Beispiel: ID-31PLUS) ermöglicht die
Anzeige der empfangenen Positionsdaten auf dem
Display des IC-9700.
13-2
13
1
2
3
4
5
6
7
8
9
10
11
w
q
12
13
14
15
16
17
18
19
20
21
GND TxD
RxD
2,5 (d) mm
