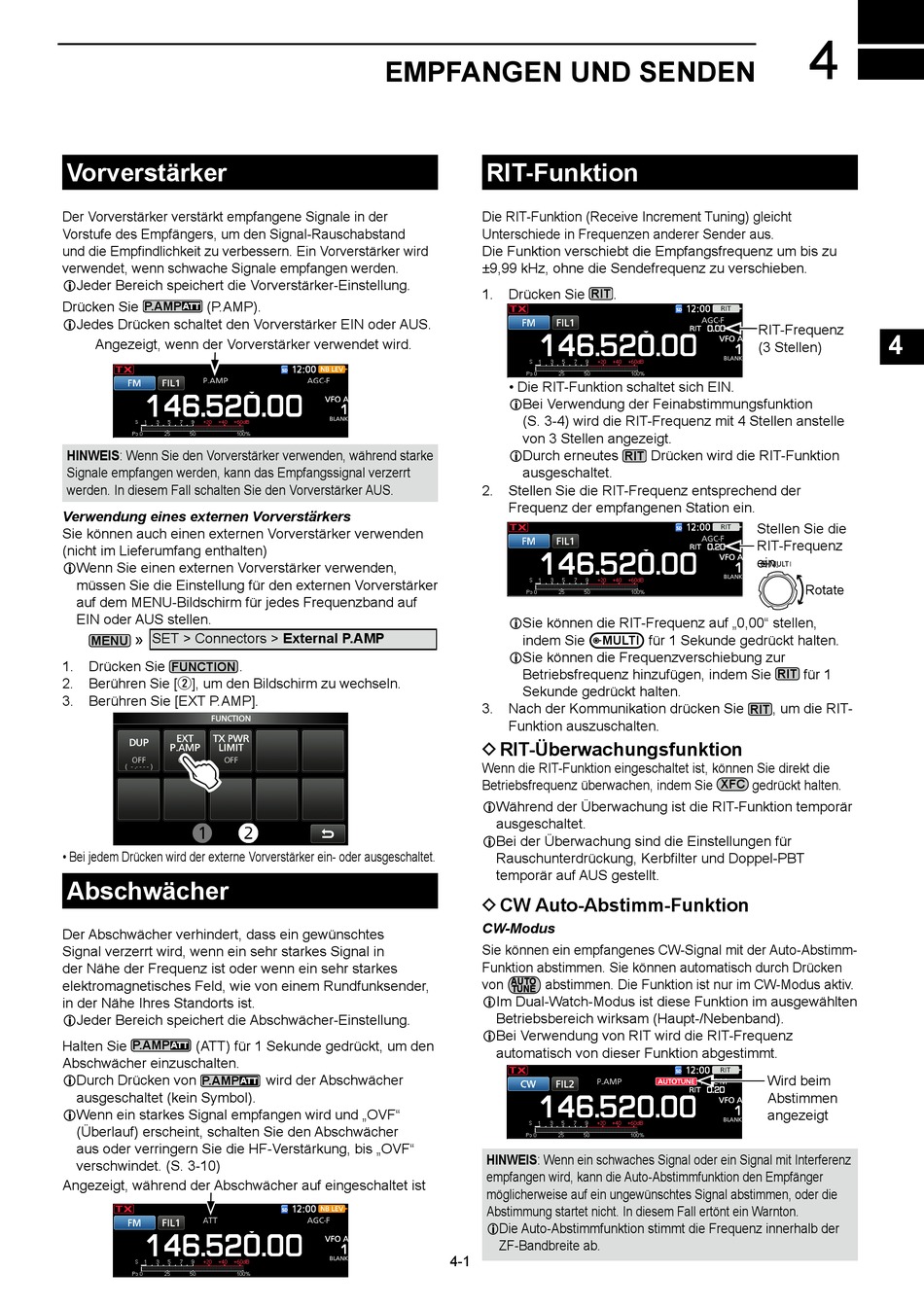

Empfangen Und Senden; Vorverstärker; Abschwächer; Rit-Funktion - Icom IC-9700 Grundhanbuch

Vorverstärker
Der Vorverstärker verstärkt empfangene Signale in der
Vorstufe des Empfängers, um den Signal-Rauschabstand
und die Empfindlichkeit zu verbessern. Ein Vorverstärker wird
verwendet, wenn schwache Signale empfangen werden.
L Jeder Bereich speichert die Vorverstärker-Einstellung.
Drücken Sie P.AMP (P.AMP).
ATT
L Jedes Drücken schaltet den Vorverstärker EIN oder AUS.
Angezeigt, wenn der Vorverstärker verwendet wird.
HINWEIS: Wenn Sie den Vorverstärker verwenden, während starke
Signale empfangen werden, kann das Empfangssignal verzerrt
werden. In diesem Fall schalten Sie den Vorverstärker AUS.
Verwendung eines externen Vorverstärkers
Sie können auch einen externen Vorverstärker verwenden
(nicht im Lieferumfang enthalten)
L Wenn Sie einen externen Vorverstärker verwenden,
müssen Sie die Einstellung für den externen Vorverstärker
auf dem MENU-Bildschirm für jedes Frequenzband auf
EIN oder AUS stellen.
» SET > Connectors > External P�AMP
MENU
1. Drücken Sie
FUNCTION
2. Berühren Sie [w], um den Bildschirm zu wechseln.
3. Berühren Sie [EXT P.AMP].
• Bei jedem Drücken wird der externe Vorverstärker ein- oder ausgeschaltet.
Abschwächer
Der Abschwächer verhindert, dass ein gewünschtes
Signal verzerrt wird, wenn ein sehr starkes Signal in
der Nähe der Frequenz ist oder wenn ein sehr starkes
elektromagnetisches Feld, wie von einem Rundfunksender,
in der Nähe Ihres Standorts ist.
LJeder Bereich speichert die Abschwächer-Einstellung.
Halten Sie (ATT) für 1 Sekunde gedrückt, um den
P.AMP
ATT
Abschwächer einzuschalten.
L Durch Drücken von
P.AMP
ausgeschaltet (kein Symbol).
L Wenn ein starkes Signal empfangen wird und „OVF"
(Überlauf) erscheint, schalten Sie den Abschwächer
aus oder verringern Sie die HF-Verstärkung, bis „OVF"
verschwindet. (S. 3-10)
Angezeigt, während der Abschwächer auf eingeschaltet ist

EMPFANGEN UND SENDEN

.
wird der Abschwächer
ATT

RIT-Funktion

Die RIT-Funktion (Receive Increment Tuning) gleicht
Unterschiede in Frequenzen anderer Sender aus.
Die Funktion verschiebt die Empfangsfrequenz um bis zu
±9,99 kHz, ohne die Sendefrequenz zu verschieben.
1. Drücken Sie RIT .
• Die RIT-Funktion schaltet sich EIN.
L Bei Verwendung der Feinabstimmungsfunktion
(S. 3-4) wird die RIT-Frequenz mit 4 Stellen anstelle
von 3 Stellen angezeigt.
L Durch erneutes
RIT
ausgeschaltet.
2. Stellen Sie die RIT-Frequenz entsprechend der
Frequenz der empfangenen Station ein.
L Sie können die RIT-Frequenz auf „0,00" stellen,
indem Sie
MULTI
L Sie können die Frequenzverschiebung zur
Betriebsfrequenz hinzufügen, indem Sie
Sekunde gedrückt halten.
3. Nach der Kommunikation drücken Sie
Funktion auszuschalten.
D RIT-Überwachungsfunktion
Wenn die RIT-Funktion eingeschaltet ist, können Sie direkt die
Betriebsfrequenz überwachen, indem Sie
L Während der Überwachung ist die RIT-Funktion temporär
ausgeschaltet.
L Bei der Überwachung sind die Einstellungen für
Rauschunterdrückung, Kerbfilter und Doppel-PBT
temporär auf AUS gestellt.

D CW Auto-Abstimm-Funktion

CW-Modus
Sie können ein empfangenes CW-Signal mit der Auto-Abstimm-
Funktion abstimmen. Sie können automatisch durch Drücken
von AUTO abstimmen. Die Funktion ist nur im CW-Modus aktiv.
TUNE
L Im Dual-Watch-Modus ist diese Funktion im ausgewählten
Betriebsbereich wirksam (Haupt-/Nebenband).
L Bei Verwendung von RIT wird die RIT-Frequenz
automatisch von dieser Funktion abgestimmt.
HINWEIS: Wenn ein schwaches Signal oder ein Signal mit Interferenz
empfangen wird, kann die Auto-Abstimmfunktion den Empfänger
möglicherweise auf ein ungewünschtes Signal abstimmen, oder die
Abstimmung startet nicht. In diesem Fall ertönt ein Warnton.
L Die Auto-Abstimmfunktion stimmt die Frequenz innerhalb der
ZF-Bandbreite ab.
4-1
4
RIT-Frequenz
(3 Stellen)
Drücken wird die RIT-Funktion
Stellen Sie die
RIT-Frequenz
ein.
Rotate
für 1 Sekunde gedrückt halten.
RIT für 1
, um die RIT-
RIT
XFC gedrückt halten.
Wird beim
Abstimmen
angezeigt
